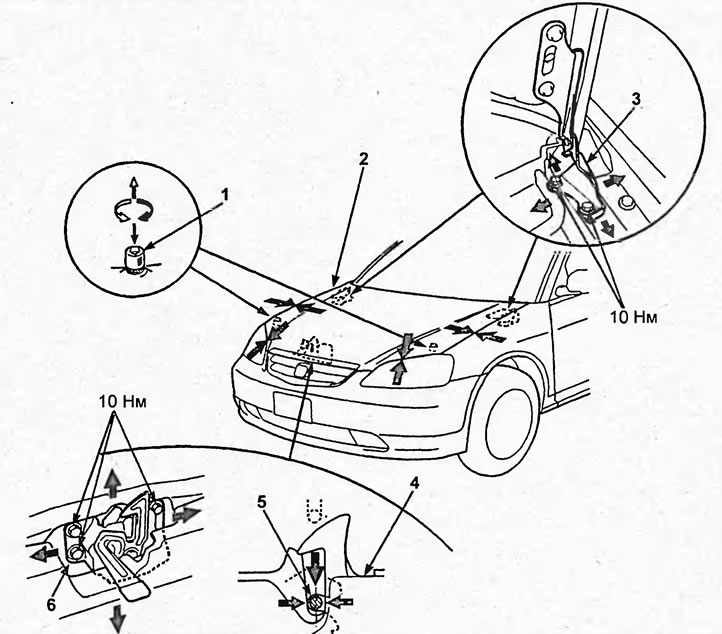

Регулировка капота. 1 - подушка, 2 - капот, 3 - петля капота, 4 - замок капота, 5 - скоба замка, 6 - замок капота.
Регулировка горизонтального зазора
Ослабьте болты крепления петель к кузову и отрегулируйте зазор. После регулировки затяните болты крепления.
Момент затяжки — 10 Н·м
Регулировка вертикальных зазоров
Отрегулируйте высоту переднего края капота, поворачивая подушки, как показано на рисунке "Регулировка капота".
Регулировка положения замка капота
Ослабьте болты крепления замка капота и отрегулируйте положение замка по вертикали и горизонтали, как показано на рисунке "Регулировка капота". После регулировки затяните болты крепления.
Момент затяжки — 10 Н·м

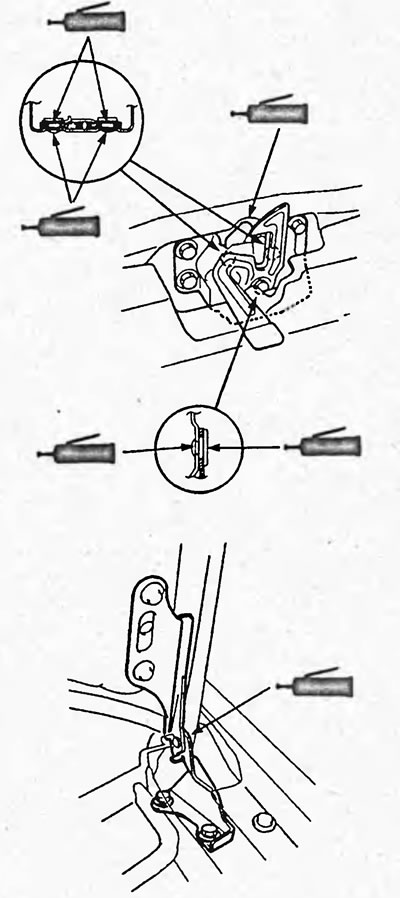

После регулировки нанесите смазку, как показано на рисунке.
Снятие и установка защитного экрана
1. Снимите защитный экран.
а) Отсоедините шланг омывателя лобового стекла.
б) При помощи съёмника отсоедините фиксаторы и зажимы, затем снимите защитный экран.
2. Установка производится в порядке, обратном снятию.

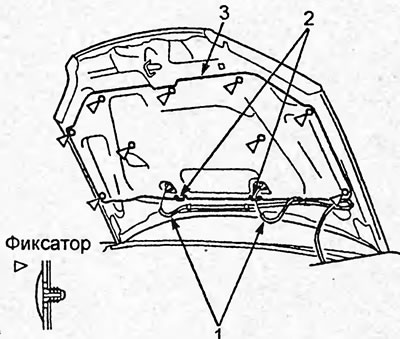

1 - шланг омывателя лобового стекла, 2 - зажим, 3 - защитный экран.
Снятие и установка уплотнителя капота
1. При помощи съёмника отсоедините фиксаторы, затем снимите уплотнитель капота, как показано на рисунке.

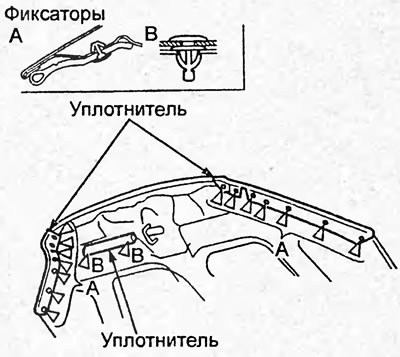

Седан.

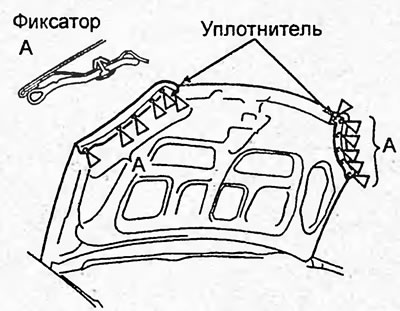

Хэтчбек.
2. Установка производится в порядке, обратном снятию.
Снятие и установка троса привода замка капота
1. Снимите передний бампер (см. раздел "Передний бампер").
2. Снимите подкрылок (см. раздел "Переднее крыло").
3. Снимите переднюю боковую отделку салона (см. раздел "Внутренняя отделка салона").
4. Отсоедините трос от замка капота, отверните болты "А" и снимите рычаг привода замка капота.
Момент затяжки — 10 Н·м

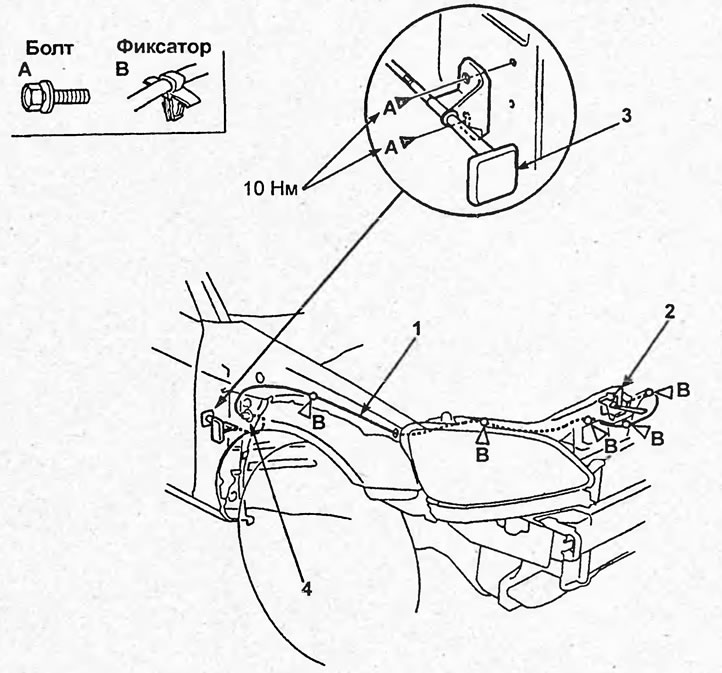

Трос привода замка капота. 1 - трос привода замка капота, 2 - замок капота, 3 - рычаг привода замка капота, 4 - втулка.
5. При помощи съёмника отсоедините фиксаторы "В", снимите втулку, затем снимите трос привода замка капота.
6. При снятии троса привода замка капота руководствуйтесь сборочным рисунком "Трос привода замка капота". Моменты затяжки болтов крепления деталей указаны на сборочном рисунке.
7. Установка производится в порядке, обратном снятию.
Снятие и установка замка капота
1. Отверните болты, затем отсоедините замок капота от кузова.
Момент затяжки — 10 Н·м

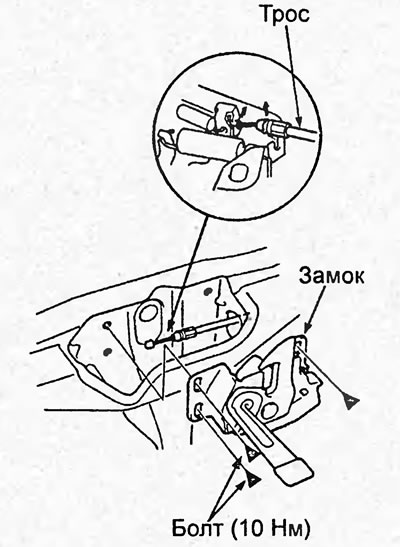

1 - трос, 2 - замок капота.
2. Отсоедините трос привода от замка капота.

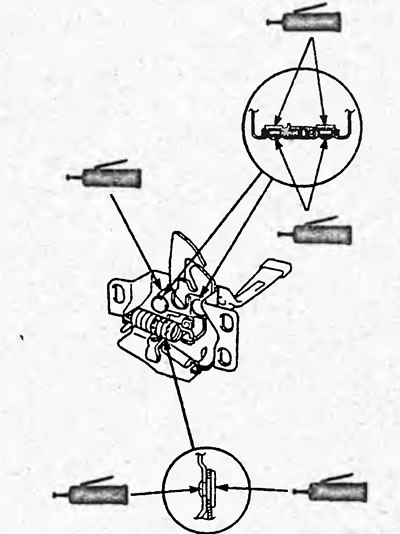

3. Установка производится в порядке, обратном снятию. Перед установкой замка капота нанеси смазку в места, указанные на рисунке.
