Электронная система управления (S4XA)

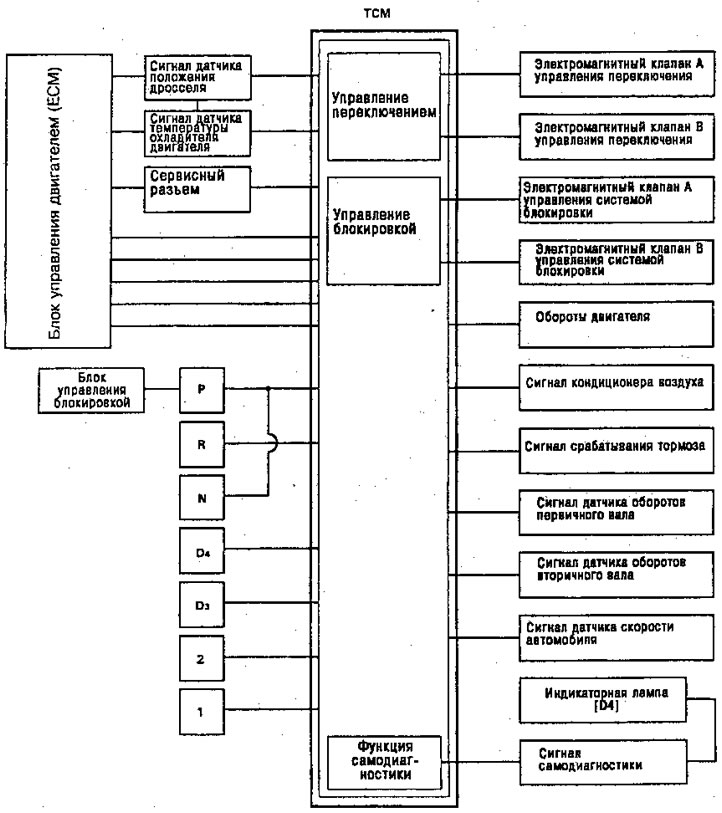

Электронная система управления состоит из блока управления трансмиссией (ТСМ) датчиков и четырех электромагнитных клапанов. Переключение передач и блокировка контролируются электронно, для удобства водителя при любых условиях движения. Блок ТСМ расположен ниже приборной доски, за откидной панелью со стороны водителя.

Управление переключением

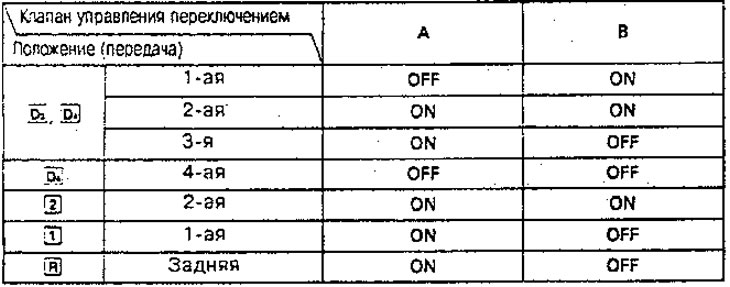

ТСМ мгновенно определяет какая передача должна быть выбрана по различным сигналам, посылаемым от датчиков и приводит в действие управление переключением электромагнитными клапанами А и В. Логическая система управления была выбрана для управления переключением положения ID4L во время подъема, спуска или снижения скорости.

Управление системой блокировки

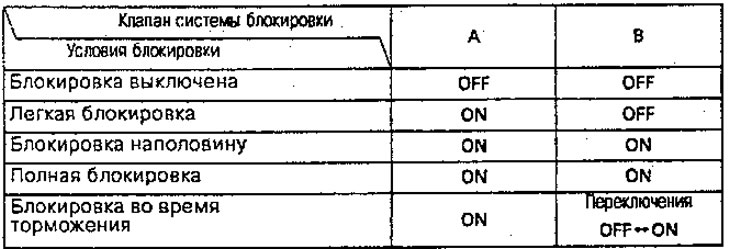

От входных сигналов датчиков. ТСМ определяет - включать блокировку на ON или OFF и приводит в действие электромагнитный клапан управления блокировкой А и/или В соответственно. Комбинация управляющих сигналов к электромагнитным клапанам А и В показана в таблице ниже.
