Функция самодиагностики
Блок управления микроклиматом имеет встроенную систему самодиагностики.
Работа функции самодиагностики

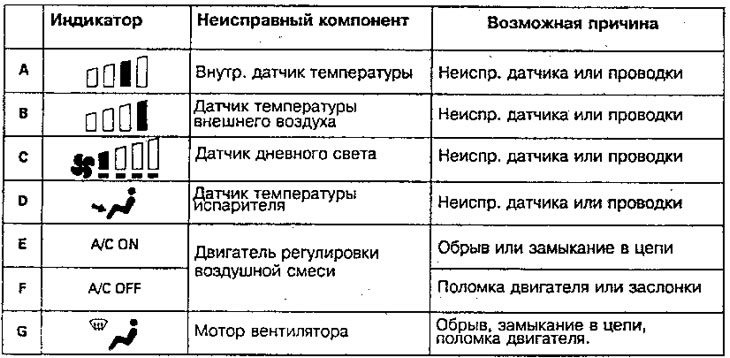

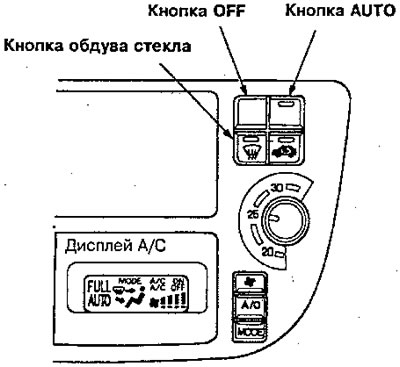

Поверните ключ зажигания в положение ON (II), нажмите одновременно кнопки AUTO и OFF. Пока кнопки нажаты, включатся индикаторы A,B,D,F и G. Они укажут на неисправные компоненты.


Примечание: в случае множественных неисправностей, зажгутся несколько индикаторов. Если одновременно зажглись А,В,С,D,Е возможен обрыв обoего заземляющего провода.
Сброс функции самодиагностики
Поворот ключа зажигания в положение OFF прекратит работу функции самодиагностики. После выполнения обслуживания запустите функцию самодиагностики снова и убедитесь в отсутствии каких-либо неисправностей.

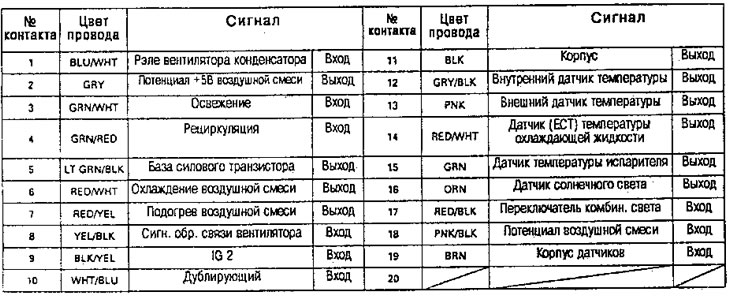

Блок управления микроклиматом. Входные/выходные сигналы
Разъемы блока управления микроклиматом

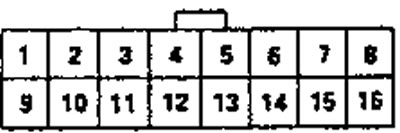

16К разъем

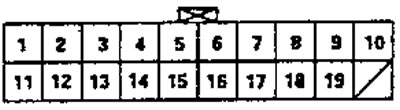

20К разъём
"Розетка" со стороны проводов
16K разъем

20К разъем
