Испаритель — замена, капитальный ремонт (Honda Civic 5)

Замена

Примечание: Показан тип LHD, тип RHD аналогичен.

1. Снимите аккумулятор.

2. Выпустите хладагент.

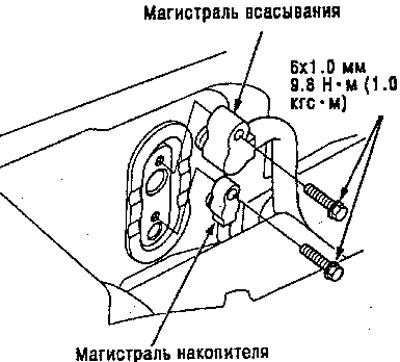

3. Снимите болты и отсоедините магистрали от испарителя.

Примечание: Закройте отверстия магистралей немедленно после отсоединения для предотвращения попадания грязи и влаги.

4. Снимите перчаточный ящик.

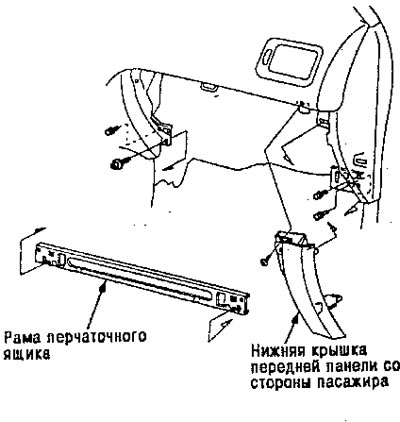

5. Снимите саморежущие болты и нижнюю крышку передней панели со стороны пассажира, затем снимите 4 болта и раму перчаточного ящика.

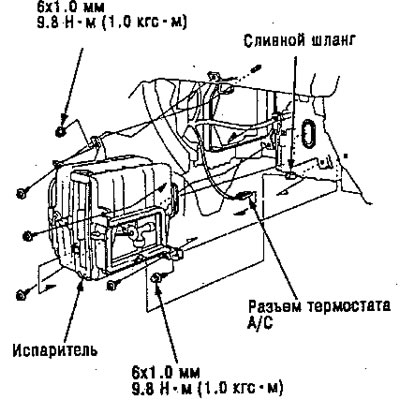

6. Отсоедините разъем от термостата A/C и уберите провода с испарителя. Снимите саморежущие винты, крепежные болты и гайки. Отсоедините шланг слива конденсата и снимите испаритель



7. Устанавливайте в порядке обратном снятию. Обратите внимание на следующие пункты.

• Если вы устанавливаете новый испаритель, добавьте в систему масла (Nippondenso: ND-OIL8, P/N 38899-PR-003 [или P/N-38899-PR7-A01], или Sanden &Hadsys: SP-10, P/N 38899-P13-003 [или P/N 38899-Р13-А01].
• Замените уплотнительные кольца на всех соединениях, и смажьте их рефрижераторным маслом перед соединением.

Примечание: убедитесь, что используете кольца для хладагента HFC 134a (R-134a), для предотвращения утечек.

• Нанесите герметик на прокладки.
• Убедитесь в отсутствии утечек. Зарядите систему, и проверьте ее производительность.

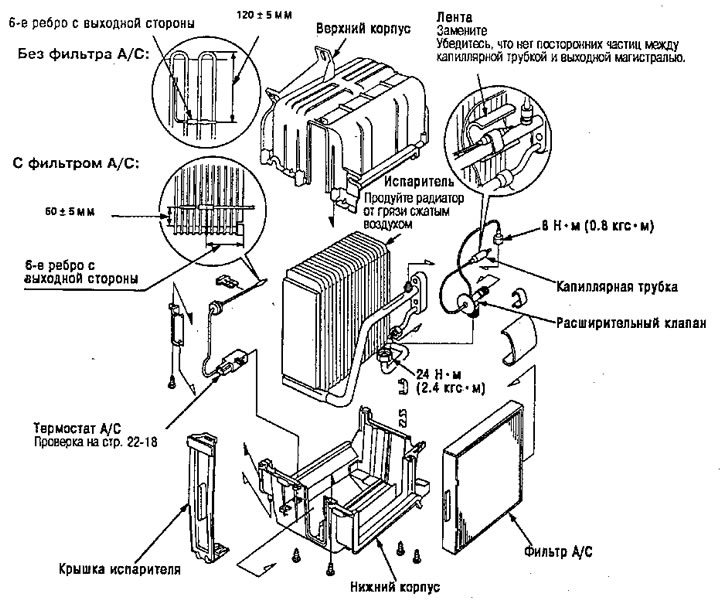

Капитальный ремонт

Примечание: LHD тип показан, RHD тип аналогичен.

1. Снимите крышку испарителя и выньте фильтр A/C.

2. Выньте датчик термостата из радиатора испарителя.

3. Снимите саморежущие винты и зажимы с корпуса испарителя.

4. Осторожно разделите корпус, затем снимите испаритель.

5. При необходимости снимите расширительный клапан.

Примечание: При отпускании гаек расширительного клапана, придерживайте клапан или трубку испарителя гаечным ключом, иначе они могут быть повреждены.

6. Собирайте в порядке обратном разборке. Обратите внимание на следующие пункты.

• Заменяйте уплотнительные кольца на каждом соединении. Смазывайте их рефрижераторным маслом (Nippondenso: ND-OIL8, P/N 38899-PR-003 [или P/N-38899-PR7-A01] или Sanden&Hadsys: SP-10, P/N 38899-Р13-003 [или P/N 38899-Р13-А01] перед соединением.

Примечание: убедитесь, что используете кольца для хладагента HFC-134a (R-134a), для предотвращения утечек.

• Установите капиллярную трубку расширительного клапана прямо на магистраль всасывания и обмотайте лентой.
• Установите датчик термостата на его первоначальное место.
