- Панель двери.
- Пластмассовую крышку.

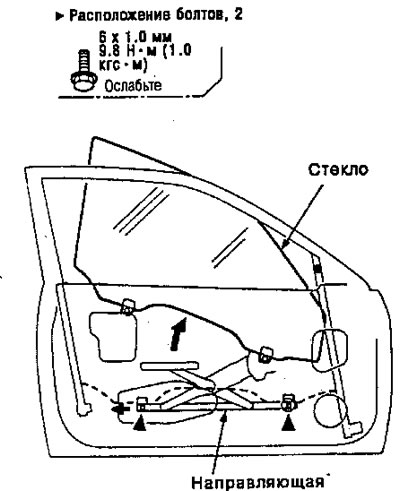

2. Осторожно подвиньте стекло до тех пор, пока не увидите болты, затем ослабьте их. Выдвиньте направляющую, снимите стекло из направляющей и осторожно вытащите стекло через щель окна.
Примечание: будьте осторожны, чтобы не уронить стекло во внутрь.
3. Отсоедините разъем, и отделите зажим кабеля, затем снимите стеклоподъемник через отверстие в двери.
Примечание: обведите линию вокруг болта направляющей заднего ролика, чтобы отметить первоначальную регулировку.

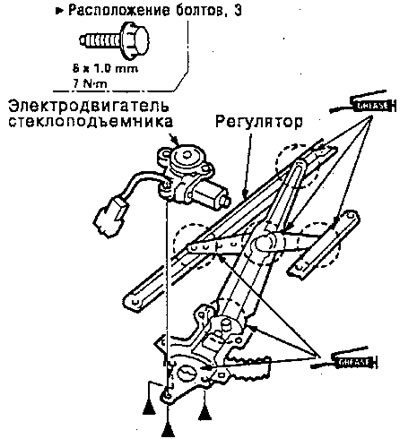

4. Нанесите смазку на все скользящие поверхности стеклоподъемника, в указанных местах.
Примечание:
- При необходимости, снимите электромотор стеклоподъемника из стеклоподъемника.

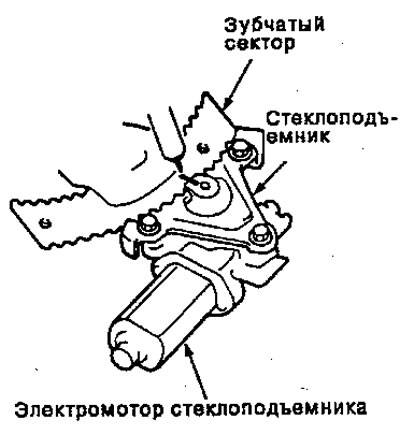

- Перед снятием электромотора стеклоподъемника, проведите линию через зубчатый сектор и стеклоподъемник.
5. Устанавливайте в порядке обратном снятию.
Примечание: поднимите и опустите стекло, чтобы убедится, что оно двигается свободно и не заклинивает. Также убедитесь, что нет зазора между стеклом и направляющей рамой стекла, когда окно закрыто. При необходимости, отрегулируйте положение стекла.
Регулировка стекла
Примечание:
- Когда выполняете регулировку стекла, поместите автомобиль на твердую, ровную поверхность.
- Проверьте уплотнение и направляющую рамы стекла на повреждение или разрушение и замените, при необходимости.
1. Снимите:
- Панель двери.
- Пластмассовую крышку.
2. Отрегулируйте стекло.
4D:
- 1. Полностью поднимите стекло.

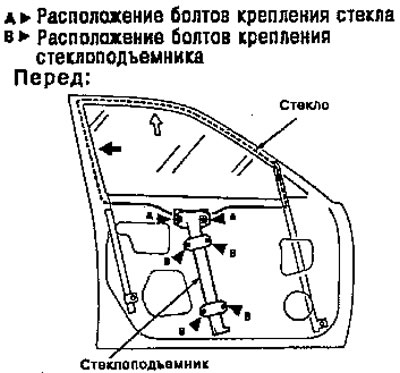

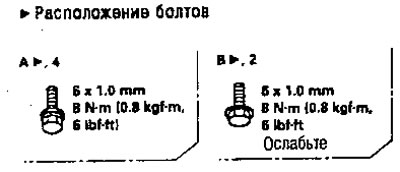

- 2. Ослабьте болты крепления стекла (передняя дверь) и болты.крепления стеклоподъемника.

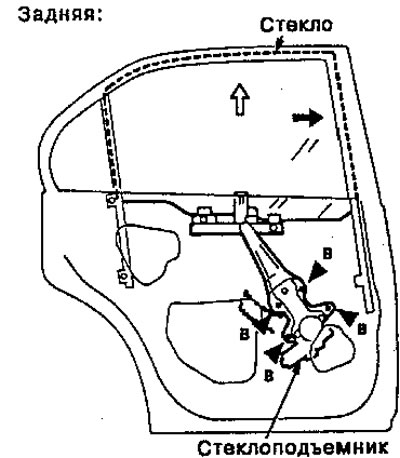

- 3. Вытолкните стекло назад (стекло передней двери) или вперед (стекло задней двери).
- 4. Затяните болты крепления стекла (передняя дверь) и болты крепления стеклоподъемника.

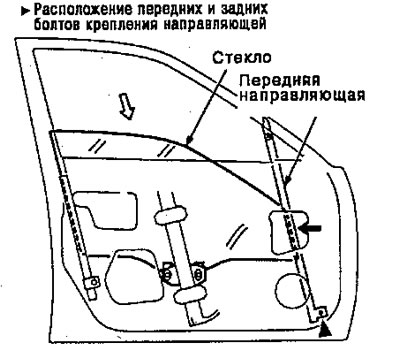

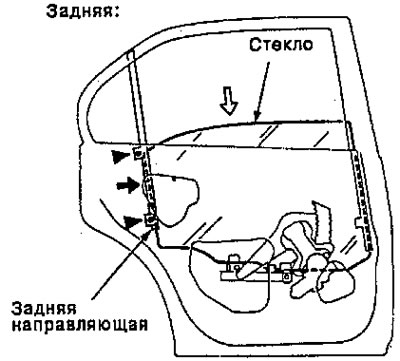

- 5. Ослабьте болты крепления передней направляющей (передняя дверь) или болты крепления задней направляющей (задняя дверь).
- 6. Опустите стекло.
- 7. Выдвиньте передние или задние направляющие к стеклу, затем затяните болты крепления.
3D:

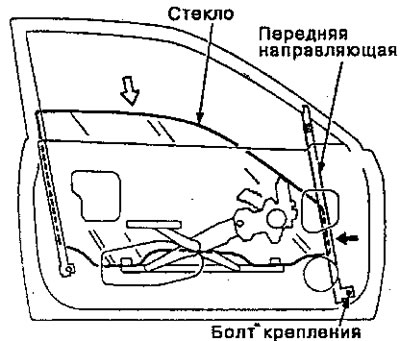

- 1. Поднимите стекло насколько это возможно и закрепите на направляющей рамы стекла.

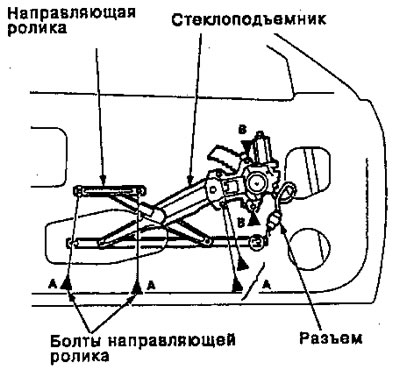

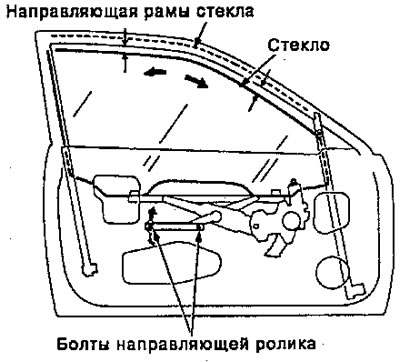

- 2. Ослабьте болты направляющей ролика и отрегулируйте направляющую движения стекла.
- 3. Затяните болты направляющей ролика.
- 4. Ослабьте болты передней направляющей.
- 5. Опустите стекло.
- 6. Выдвиньте переднюю направляющую на стекло, затем затяните болты крепления.
3. Проверьте гладко ли двигается стекло.
4. Поднимите стекло полностью и проверьте на зазор.
5. Проверьте работу стекла.

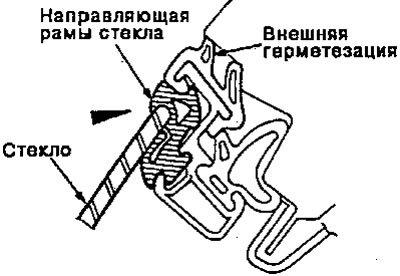

Примечание: проверьте, что стекло соприкасается с направляющей рамы стекла ровно.

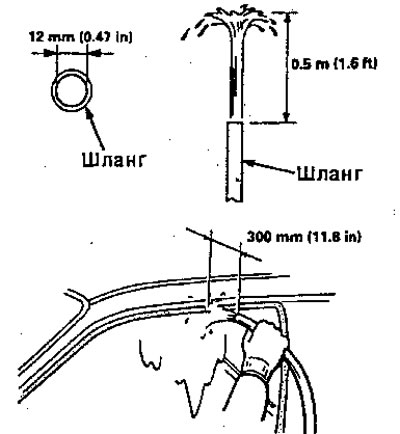

6. Проверьте на протекание воды. Разбрызгайте воду на крышу и на области уплотнения как показание.
Примечание:
- Отрегулируйте давление воды как показано.
- Не сжимайте кончик шланга.
7. Прикрепите пластмассовую крышку, затем установите панель двери.

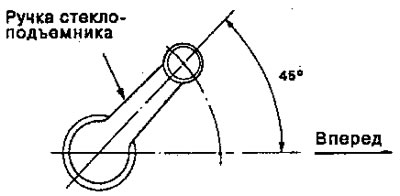

8. Установите ручку стеклоподемника так, чтобы она направлялась вперед и вверх под углом в 45° при закрытом стекле..
Регулировка положения
Примечание: для выполнения регулировки двери, поместите автомобиль на твердую, ровную поверхность.

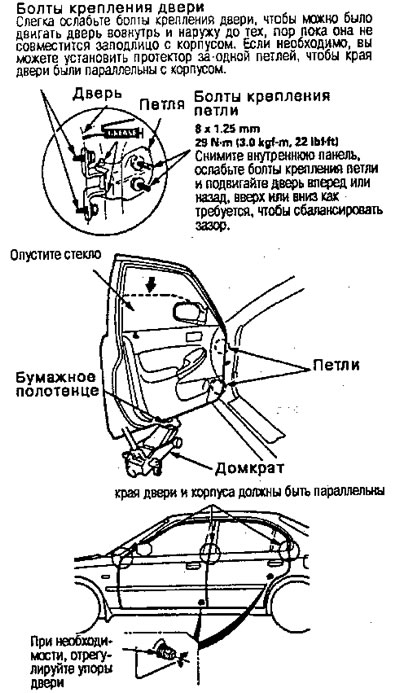

После установки двери, проверьте, что она села заподлицо с корпусом, затем проверьте одинаковы ли зазоры между передним, задним, и нижним краями двери и корпусом. Дверь и края корпуса также должны быть параллельны. Отрегулируйте петли, как показано.
Внимание. Положите бумажное полотенце на домкрат, чтобы предотвратить повреждение двери, когда ослабляете дверь и болты крепления петель для регулировки.
Примечание: проверьте на протекание воды.
Регулировка ударной пластины
Убедитесь, что двери надежно защелкиваются без необходимости хлопать.
Если требуется регулировка:

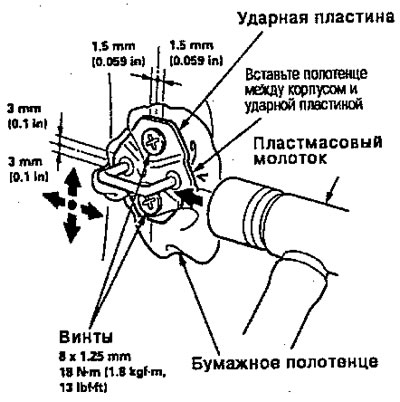

Примечание: винты ударной пластины закреплены. Ударная пластина может быть отрегулирована 1,5 мм вверх или вниз и 3 мм во внутрь или наружу.
1. Ослабляйте винты, затем вставьте бумажное полотенце между корпусом и ударной пластиной.
2. Легко затяните винты.
3. Оберните ударную пластину бумажным полотенцем, затем отрегулирует постукивая по нему пластмассовым молотком.
Внимание: Не ударяете по ударной пластине слишком сильно.
Примечание: удерживайте внешнюю ручку поднятой, и прижмите дверь к корпусу, чтобы убедится, что ударная пластина позволяет совмещение заподлицо.
4. Если дверь защелкивается правильно, ослабьте винты, затем снимите полотенце. Затяните винты и проверьте еще раз.
