Контроль
1. Отсоедините отрицательный кабель от аккумуляторной батареи.
2. Снимите крышку распределителя.
3. Отсоедините вакуумные шланги от диафрагмы вакуумного регулятора. Подсоедините вакуумный насос к патрубку диафрагмы (если шлангов два, то подсоединяйте к внешнему патрубку).
4. Поверните диск прерывателя вправо — влево и убедитесь в его свободном движении.
5. Постепенно подавайте вакуум на диафрагму. Убедитесь в плавности поворота диска прерывателя.
- а) при заедании диска посмотрите не погнут ли он?
- б) если манометр вакуумного насоса показывает уменьшение вакуума — дефектна диафрагма. Замените ее.
Замена
6. Снимите стопорное кольцо с диафрагмы вакуумного регулятора.
![](https://www.hondabook.ru/img/civic/0215.jpg)

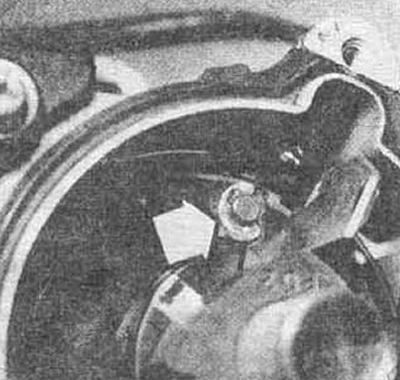

Рис. 13.6 Стопорное кольцо диафрагмы вакуумного регулятора опережения зажигания
7. Отверните винты крепления диафрагмы.
![](https://www.hondabook.ru/img/civic/0216.jpg)

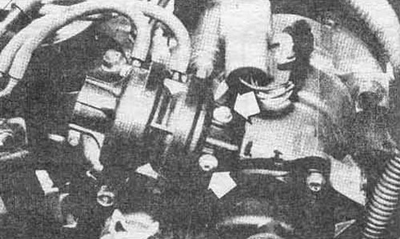

Рис. 13.7 Винты крепления вакуумного регулятора (показаны стрелками)
8. Отсоедините рычаг диафрагмы, вытяните диафрагму из распределителя.
9. Установка производится в обратном снятию порядке.
