Индикаторы положения селектора переключения диапазонов

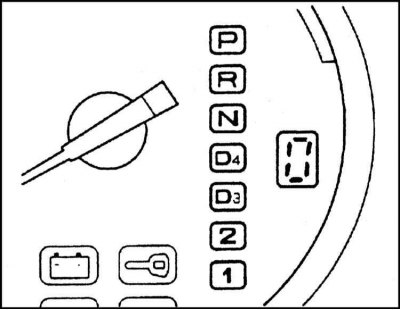

В сборку тахометра вмонтированы дополнительные контрольные лампы, позволяющие водителю легко контролировать положение селектора диапазонов AT. Справа от индикаторов включенного диапазона находится индикатор включенной передачи, который функционирует в ручном режиме управления коробкой передач. Индикатор "D4" автоматически загорается на несколько секунд при включении зажигания (ключ повернут в замке в положение "ON" [II]). Мигание индикатора "D4" во время движения автомобиля (независимо от положения селектора диапазонов) указывает на возможную неисправность AT. В этом случае следует избегать резких разгонов автомобиля. Срочно обратитесь на станцию техобслуживания компании Honda для проверки и ремонта автоматической трансмиссии.
Положения рычага селектора диапазонов
Рычаг селектора диапазонов трансмиссии может находиться в одном из восьми фиксируемых положений. При запуске двигателя рычаг должен находиться только в положении "Р" или "N". Если остановка автомобиля произведена, когда в автоматической коробке передач включен один из диапазонов движения "D4", "D3", "2", "1", "R", либо "N", то необходимо полностью отпустить педаль газ и выжать тормозную педаль для надежного торможения автомобиля. Для переключения в ручной режиму правления, сдвиньте рычаг селектора изположения "D4" по направлению к себе.В данном положении появляется возможность переключения вручную.
При переключении диапазонов автоматической коробки передач перемещайте рычаг вдоль направляющего паза. Рычаг переключения диапазонов блокируется в положении "Р", если ключ зажигания повернут в положение "LOCK" (0) или"АСС" (I). В этом случае вывод рычага из положения "Р" невозможен даже при выжимании тормозной педали.
Положение "Р". В этом положении рычага селектора диапазонов механически блокируется вторичный вал трансмиссии. Всегда переводите рычаг селектор радиапазонов в положение "Р" при выключении или запуске двигателя. Для того, чтобы вывести рычаг селектора диапазонов из положения "Р", необходимо выжать тормозную педаль, предварительно отпустив педаль газа. Отклоните рычаг селектора диапазонов вправо и выведите его из положения "Р".
Если после выполнения всех перечисленных выше действий по-прежнему не удается вывести рычаг из положения "Р", необходимо разблокировать его, следуя инструкциям, изложенным ниже.
Во избежание поломки AT переводите рычаг в положение "Р" только после полной остановки автомобиля. Замечание: Извлечение ключа из замка зажигания становится возможным только после перевода рычага селектора в положении "Р".
Положение "R". Приемы управления рычагом селектора диапазонов при переводе его в положение "R" (Задний ход) из положения "Р" описаны выше.Включение рычага в положение "R" из положения "N" (Нейтраль) производите только после полной остановки автомобиля.
Автоматическая трансмиссия оснащена специальным предохранительным устройством, которое не позволяет случайно переместить рычаг в положение"R", если скорость автомобиля превышает значение 10-12 км/ч.
Если задний ход не включается после полной остановки автомобиля, выжмите тормозную педаль и медленно переместите рычаг селектора диапазонов сначала в положение "N", затем в положение "R".
При неисправности предохранительного устройства, а также при отключенной от бортовой сети или разряженной аккумуляторной батарее включить диапазон заднего хода невозможно. В этом случае необходимо снять блокировку включения диапазона заднего хода.
Положение "N". Используйте положение "N" (Нейтраль) при запуске заглохшего двигателя на ходу автомобиля и при коротких остановках автомобиля с работающим двигателем. Если Вам по какой-либо причине необходимо отойти от автомобиля, предварительно переведите рычаг селектора диапазонов в положение "Р" (Стоянка). При выводе рычага из положения "N" выжимайте педаль ножного тормоза.
Положение "D4". В этом положении рычаг селектора диапазонов должен находиться постоянно при движении автомобиля в нормальных дорожных условиях. В диапазоне "D4" (Движение) обеспечивается автоматическое переключение передач переднего хода в зависимости от скорости автомобиля и степени нажатия на педаль акселератора. Во время движения автомобиля Вы можете заметить, что автоматические переключения на высшие передачи происходит позже, то есть при более высоких скоростях движения, если двигатель автомобиля еще не прогрет до нормальной рабочей температуры. Это обеспечивает более быстрый прогрев двигателя.

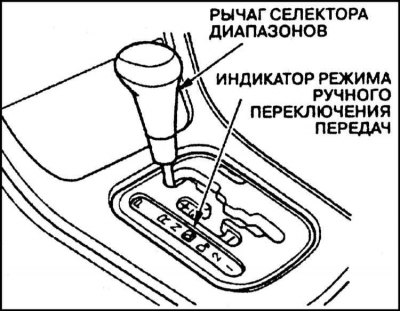

Режим ручного переключения передач. Если рычаг селектора диапазонов находится в положении "D4", существует возможность включения ручного режима переключения передач. В этом режиме передачи переключаются с помощью того же рычага, как это делается на моделях, оборудованных РКПП, но без использования педали управления сцеплением. Для того, чтобы включить ручной режим переключения передач, переместите рычаг из положения "D4" влево (в сторону водительского сиденья). Коробка передач возвращается в автоматический режим управления при обратном перемещении рычага вправо (в сторону пассажирского сиденья).

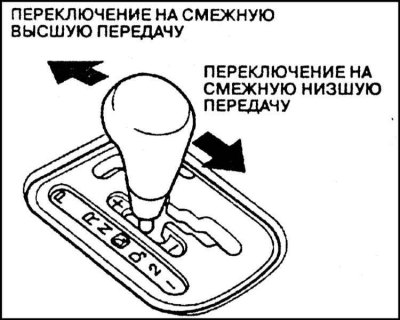

В режиме ручного переключения передач управление трансмиссией осуществляется последовательными нажатиями на рычаг вперед или назад.Если нажать на рычаг вперед, произойдет переключение коробки передач наследующую высшую ступень. И наоборот, нажатие на рычаг назад приводит к переключению коробки передач на смежную низшую ступень. Номер включенной передачи индицируется на приборной панели. Индикатор включенной передачи расположен на циферблате тахометра справа от индикатора "D4".
При перемещении рычага переключения диапазонов в положение, соответствующее ручному режиму управления коробкой передач, на приборной панели загорается индикатор включенной в данный момент передачи. Например, если включена четвертая передача, справа от индикатора "D4" высветится цифра "4".При последующих переключениях передач в ручном режиме показания индикатора будут соответствующим образом изменяться. Если включить ручной режим управления коробкой передач на стоящем автомобиле, то автоматически включится первая передача, и в индикаторном окне высветится цифра "1".
Начало движения и разгон автомобиля будут происходить на первой передаче, затем необходимо вручную включить вторую и последующие передачи. При ручном режиме управления коробкой передач необходимо следить по тахометру за тем, чтобы не превышались предельные допустимые обороты двигателя. В процессе разгона автомобиля своевременно включайте смежные высшие передачи, не допуская захода стрелки тахометра в красную зону шкалы.
Если водитель не нажимает на рычаг селектора диапазонов, коробка передач будет работать на одной и той же ступени (1, 2, 3-й или 4-й), без переключений.При полном выжимании педали газа переключения коробки передач также не происходят.
В ручном режиме управления коробкой передач предусмотрена возможность автоматического переключения трансмиссии с четвертой на третью передачу в следующих случаях:
- a) Скорость автомобиля упала ниже27 км/ч.
- b) Автомобиль движется в гору со скоростью от 27 до 60 км/ч.
- c) Выжата педаль ножного тормоза при движении автомобиля под уклон.
Автоматическое переключение коробки передач "вниз" на третью передачу обеспечивает повышение силы тяги при движении в гору, а также повышает эффективность торможения двигателем при движении автомобиля на крутом спуске.
Кроме того, в ручном режиме управления коробка передач автоматически переключается на первую ступень при замедлении и остановке автомобиля. Это переключение происходит при снижении скорости движения до 10 км/ч.
При попытке ручного включения на ходу одну из низших передач, на которой обороты двигателя будет превышатьпредельно допустимое значение, то это переключение автоматически блокируется.
Если автомобиль движется на четвертой передаче, и команда водителя на включение третьей передачи блокируется, то на приборном щитке несколько раз мигнет цифра "3", затем снова загорается индикатор "4". Аналогично, если автомобиль движется на третьей передаче, и команда водителя на включение второй передачи блокируется, то на приборной панели мигает несколько раз индикатор "2", и затем снова загорается индикатор "3".
Если в процессе мигания индикатора заблокированной передачи скорость автомобиля снижается настолько, что после переключения передачи частота вращения вала двигателя не сможет превысить предельно допустимого значения, то блокировка снимается и в трансмиссии происходит включение смежной низшей ступени.
При низкой температуре окружающего воздуха, когда температура трансмиссии не превышает -10°С, ручной режим переключений коробки передач может не работать.
В Спецификациях приведены рекомендуемые скорости переключения ступеней в коробке передач.
Положение "D3". Если рычаг селектора диапазонов включен в положение"D3", автоматическая коробка передач функционирует аналогично случаю включения диапазона "D4" (Движение). Отличие состоит в том, что исключается переход на четвертую передачу. Диапазон "D3"рекомендуется использовать при буксировке прицепа в холмистой местности или для осуществления торможения двигателем на спуске значительной крутизны.Включение диапазона "D3" полезно также для исключения лишних циклических переключений автоматической трансмиссии между третьей и четвертой передачами. Подобные циклические переключения коробки передач могут наблюдаться, например, при движении в плотном транспортном потоке с частыми замедлениями и остановками автомобиля.
Для резкого разгона автомобиля при работе коробки передач в диапазоне "D4"или "D3" выжмите педаль газа до упора.
При этом коробка передач автоматически перейдет на смежную низшую передачу. Если скорость автомобиля невелика, то коробка передач может сразу переключиться на две ступени вниз.
Положение "2". При включении диапазона "2" автоматическая трансмиссия будет постоянно работать на второй передаче. При остановке автомобиля коробка передач не переходит на первую передачу. Постоянное включение второй передачи обеспечивает хорошую тяговую динамику автомобиля на подъемах и возможность интенсивного торможения двигателем на крутых спусках. Диапазон "2" рекомендуется включать при начале движения на скользком дорожном покрытии, а также при движении по глубокому снегу. Это помогает предотвратить сильную пробуксовку ведущих колес автомобиля.
При включении диапазона "2" на ходу автомобиля включение второй передачи в трансмиссии автоматически задерживается и происходит только после того, как скорость автомобиля снизится до безопасного уровня, на котором частота вращения коленчатого вала двигателя не превысит максимально допустимого значения.
Положение "1". При включении диапазона "1" автоматическая трансмиссия будет постоянно работать на первой передаче. Если включение диапазона "1" произведено на скорости более 50 км/ч, то трансмиссия сначала переключится на вторую передачу. Включение промежуточной ступени позволяет исключить резкое и неожиданное торможение двигателем.
Максимальные допустимые скорости движения автомобиля
В Спецификациях приведены максимальные допустимые скорости движения автомобиля при включении различных диапазонов автоматической коробки передач. При превышении оговоренных в Спецификациях значений, стрелка тахометра заходит в красную зону шкалы, указывая на превышение допустимых оборотов двигателя. При этом электронный блок системы управления двигателем начинает ограничивать обороты коленчатого вала, уменьшая подачу топлива, что можно почувствовать по изменению режима работы двигателя. Работа двигателя приходит в норму, как только стрелка тахометра выйдет из красной зоны шкалы.
Во избежание поломки двигателя перед переключением передачи, убедитесь в том, что стрелка тахометра не заходит за значение максимально допустимой скорости движения на данной передаче и не находится в красной зоне шкалы.
Выключение блокировки рычага селектора диапазонов
Если не удается вывести рычаг селектора диапазонов из положения "Р" с помощью обычного приема (с одновременным выжиманием тормозной педали), выполните следующие операции (аналогичным образом следует поступать и для снятия блокировки включения диапазона заднего хода):
- a) Взведите стояночный тормоз;
- b) Проверьте, чтобы зажигание было выключено (ключ должен быть повернут в положение "OFF" [0]). Если требуется снять блокировку включения диапазона заднего хода, то ключ зажигания должен находиться в положении "АСС" (I);

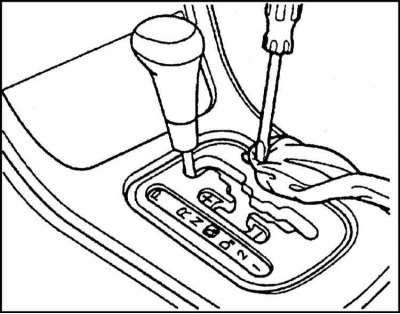

- c) Накройте кусочком ткани крышку, которая расположена справа от направляющей прорези рычага и закрывает доступ к устройству снятия блокировки, с помощью небольшой плоской отвертки (отсутствует в комплекте возимого инструмента) или другого подходящего инструмента осторожно нажмите на край и снимите крышку;

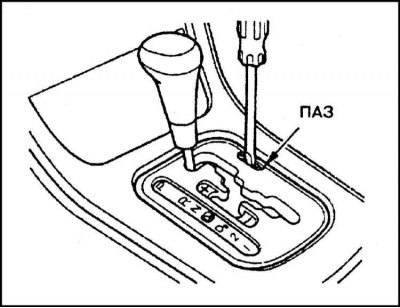

- d) Вставьте жало отвертки в паз
- e) Нажмите сверху на отвертку и одновременно переместите рычаг из положения "Р" в положение "N";.
- f) Для того чтобы снять блокировку включения диапазона заднего хода, переместите рычаг из положения "N" в положение "R", затем - в положение"Р";
- g) Выньте отвертку из паза и установите на место новую крышку. Нажмите на тормозную педаль и запустите двигатель.
 |  |
Если для снятия блокировки рычага селектора диапазонов пришлось воспользоваться описанным выше приемом,то возможной причиной нарушения является неисправность трансмиссии. Обратитесь на станцию техобслуживания компании Honda для проверки и ремонта автомобиля.
Стоянка автомобиля
Оставляя автомобиль на стоянке, всегда взводите стояночный тормоз. Помните, что вмонтированная в приборный щиток контрольная лампа включения стояночного тормоза, служит только для напоминания водителю о необходимости отпускания стояночного тормоза перед началом движения. Горение контрольной лампы не гарантирует полноту взведения стояночного тормоза. Во избежание самопроизвольного скатывания автомобиля на уклоне убедитесь в том, что стояночный тормоз взведен должным образом.
Сначала следует взвести стояночный тормоз, а затем перевести рычаг селектора диапазонов автоматической коробки передач в положение "Р". Такая последовательность действий предотвращает случайное трогание автомобиля и исключает передачу значительной нагрузки на механизм блокировки вторичного вала трансмиссии от скатывающей автомобиль силы. Разгрузка муфты блокировки вторичного вала трансмиссии от скатывающей автомобиль силы. Разгрузка муфты блокировки вторичного вала трансмиссии обеспечивает при последующем трогании автомобиля простоту вывода рычага из положения "Р".
При парковке автомобиля на подъеме, разверните передние колеса в сторону от бордюра, и наоборот.
Перед началом движения, убедитесь в том, что стояночный тормоз полностью отпущен. При движении с не полностью отпущенным стояночным тормозом возможен перегрев и выход из строя тормозных механизмов задних колес. Кроме того, это может привести к нарушению исправности функционирования ABS.
