a) Scoateți panoul central.
b) Deconectați conectorul "5P" (A) și scoateți comutatorul (B).

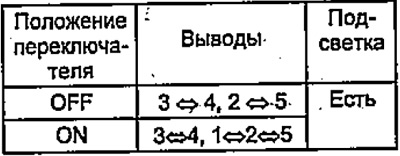

c) Verificați continuitatea între bornele din fiecare poziție a comutatorului, așa cum se arată în tabel.
2. Verificaţi firele de încălzire a lunetei.

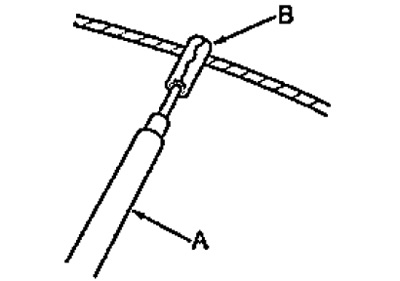

a) Înfășurați borna negativă a testerului cu folie, așa cum se arată în figură.
b) Porniți contactul și încălzitorul care este testat.

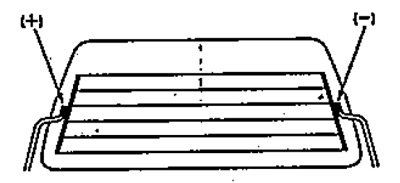

c) Verificați tensiunea pe magistrala laterală a termocuplului.
Dacă nu există tensiunea bateriei, atunci firele sunt deteriorate sau împământarea este defectă (G402, G602) sau comutatorul de încălzire este defect.
Dacă există tensiunea bateriei, efectuați următorul punct de verificare.
c) Măsurați tensiunea în centrul fiecărui fir de fuziune.
- Dacă tensiunea este în jur de 6V, dar firul este normal.
- Dacă tensiunea se abate de la valoarea specificată, efectuați reparații.
Dacă tensiunea măsurată este tensiunea bateriei, atunci există o întrerupere a firului dintre magistrala centrală și laterală (-) a termocuplului.
Dacă tensiunea măsurată diferă de tensiunea bateriei, există o întrerupere a firului dintre magistrala centrală și laterală (+) a termocuplului.
3. Repararea firelor.

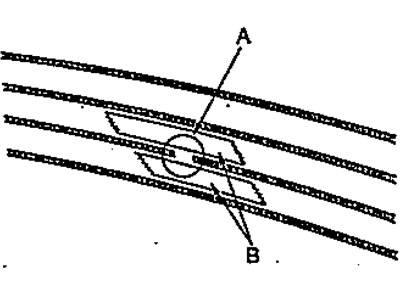

a) Curățați capetele firului la punctul de rupere cu solvent și aplicați bandă de protecție pe ambele părți ale firului.

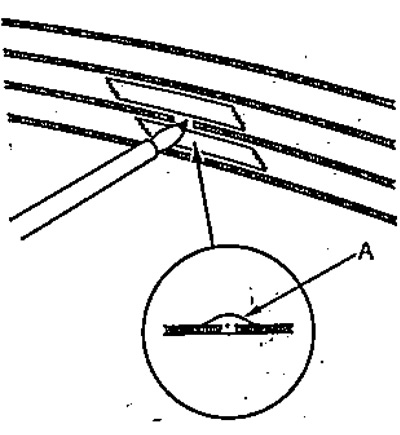

b) Amestecați bine compusul de reparare și folosiți o perie cu vârf subțire pentru a aplica o picătură de substanță pe sârmă.
c) După 2-3 minute, îndepărtați banda de protecție și lăsați să se întărească timp de 12 ore la 25°C.
Notă: Nu porniți încălzitorul până când compoziția de reparare nu s-a întărit complet.
d) Verificati conductivitatea in locul in care s-a facut reparatia.
