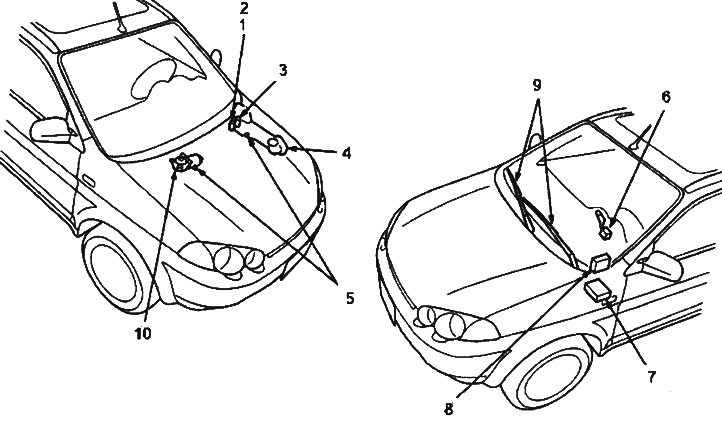

Megjegyzés: Az ábrán balkormányos modell látható; hasonló a helyzet a jobbkormányos modellen.
1. HÁTSÓ MOSÓMOTOR
2. SZÉLVÉDŐMOSÓ CSŐ HÁTSÓ MOSÓ CSŐ
3. SZÉLVÉDŐMOSÓ MOTOR
4. MOSÓTARTÁLY
5. SZÉLVÉDŐMOSÓ SPRAY
6. KAPCSOLÓ MOSÓ / SZÉLVÉDŐ / HÁTSÓ KÉPERNYŐ
7. TISZTÍTÓ SZAKASZOS RELÉ ÁRAMKÖR
8. HÁTSÓ ABLAKTÖRLŐ KÖZÉPSŐ VEZÉRLŐEGYSÉG (MODELLEK KG ÉS KE)
9. SZÉLVÉDŐTÖRLŐ KAR ÉS RÖGZÍTŐ
10. ABLAKTÖRLŐ MOTOR

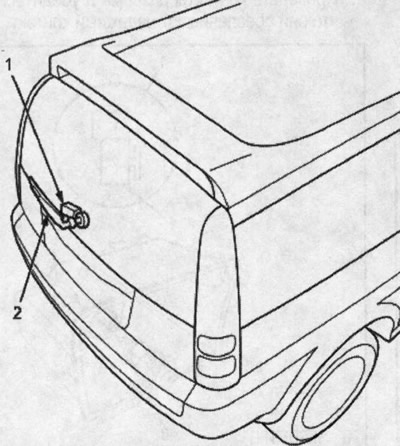

1. Hátsó ablaktörlő motor
2. Hátsó ablaktörlő karok és összeköttetés
A mosó/törlő kapcsoló tesztelése
1. Távolítsa el a burkolatokat a kormányoszlopról.
2. Húzza ki a 14 tűs csatlakozót az ablakmosó/törlő kapcsolóról, majd csavarja ki a két csavart, és távolítsa el a kapcsolót.
3. Ellenőrizze a folytonosságot az érintkezők között a kapcsoló minden állásában a táblázat szerint.
- Ha van folytonosság, a kapcsoló rendben van.
- Ha nincs folytonosság, ellenőrizze a folytonosságot a kapcsoló kábelkötegei között.
- Ha a kapcsoló kábelköteg rendben van, cserélje ki az mosó/törlő kapcsolót.

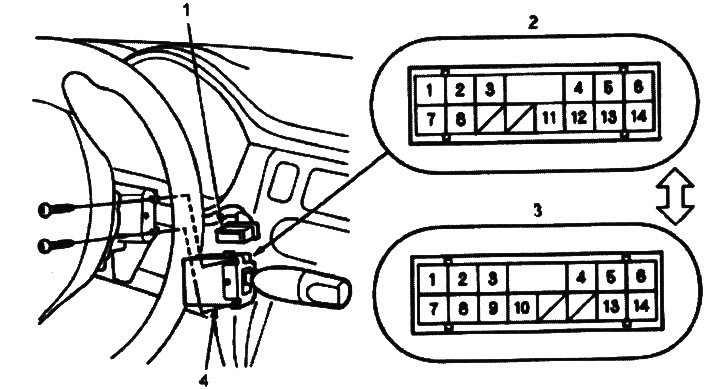

1. 14 TŰS CSATLAKOZÓ
2. KG, KY, KE modellek
3. KN, KG, KQ, KU modellek
4. MOSÓ/TÖRLŐKAPCSOLÓ

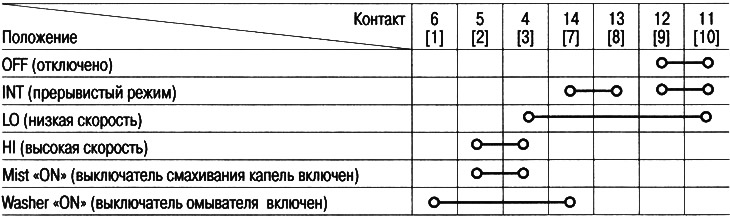

Mosó/törlő kapcsoló:
[]: KN, KT, KQ, KU modellek

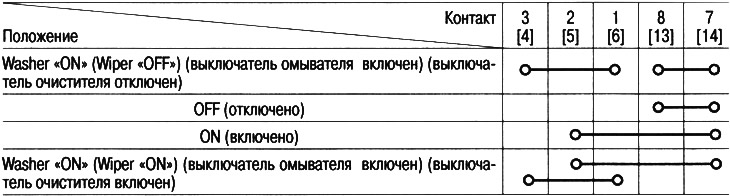

Mosó/törlő kapcsoló, hátsó ablak:
[]: KN, KT, KQ, KU modellek
Tesztelés a vezérlőegység bemenetén a hátsó ablaktörlő szakaszos működése (KG és KE modellek)
1. Távolítsa el a vezetőoldali alsó zsebet.

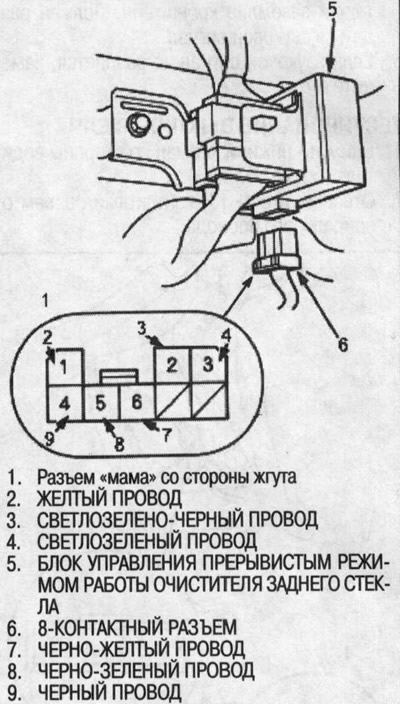

2. Válassza le a 8 tűs csatlakozót a vezérlődobozról.
3. Ellenőrizze a csatlakozó és az aljzat érintkezőit, hogy megbizonyosodjon arról, hogy jó érintkezésben vannak.
- Ha az érintkezők meghajlottak, meglazultak vagy rozsdásodtak, javítsa meg és ellenőrizze újra a rendszert.

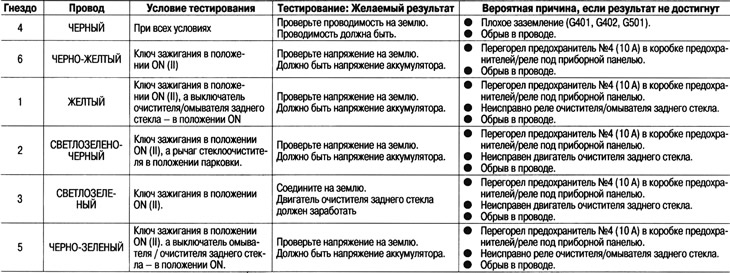

- Ha a tűk jól néznek ki, végezze el a következő ellenőrzéseket a csatlakozón (táblázat következő. oldal fent).
- Ha az ellenőrzések bármelyike hibát jelez, keresse meg és javítsa ki az okot, majd ellenőrizze újra a rendszert.
- Ha a blokk bemenetén végzett tesztelés a normát mutatja, akkor a vezérlőegységnek hibásnak kell lennie, cserélje ki.
Ablaktörlő motor tesztelése
1. Nyissa ki a motorháztetőt.

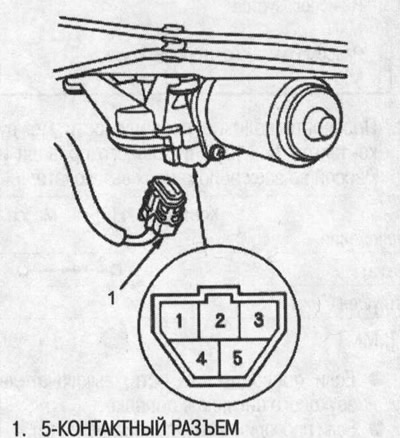

2. Válassza le az 5 tűs csatlakozót az ablaktörlő motorról.

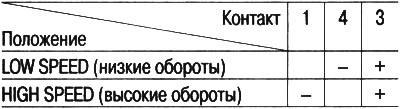

3. Ellenőrizze a motor működését az akkumulátor tápellátásával és a táblázat szerinti földeléssel.
Ha a motor nem jár, vagy durván jár, cserélje ki.
4. Csatlakoztasson egy analóg voltmérőt az 5-ös érintkezők közé (+) és #3 (-) és járassa a motort alacsony vagy magas fordulatszámon.
A voltmérőnek 0 V és 4 V között kell váltakoznia, vagy kevesebb.
Ablaktörlő motor csere

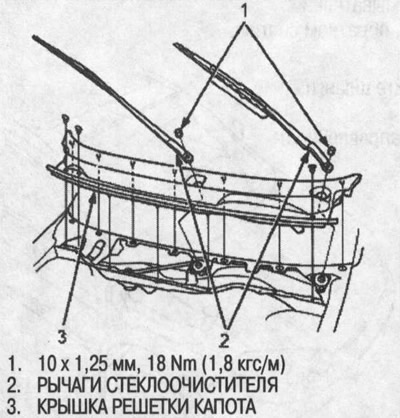

1. Nyissa ki a motorháztetőt, csavarja le a kupakanyákat és távolítsa el az ablaktörlő karokat.
Megjegyzés: Óvatosan távolítsa el az ablaktörlő karokat, nehogy megkarcolja a motorháztetőt.
2. Távolítsa el a motorháztető tömítését és a motorháztető rács fedelét.

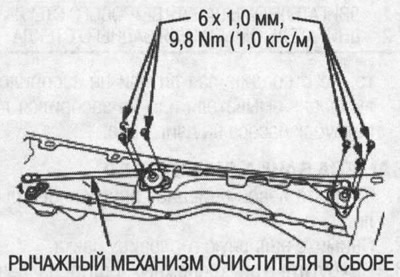

3. Csavarja ki a csavarokat, és távolítsa el a tisztító emelőkarját.

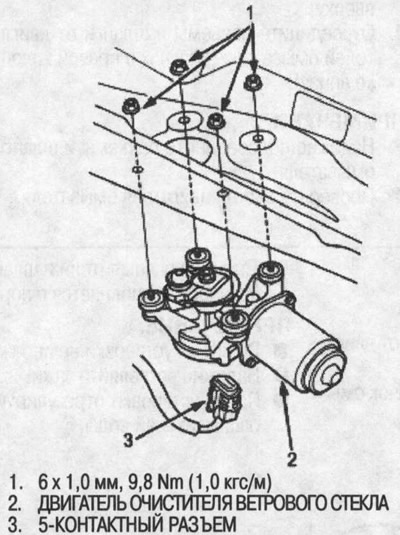

4. Távolítsa el a négy rögzítőanyát, majd válassza le az 5 tűs csatlakozót az ablaktörlő motorról.

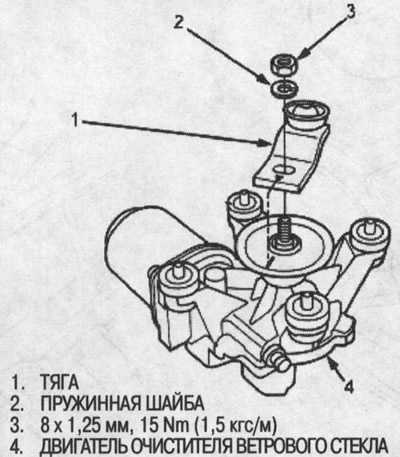

5. Távolítsa el a huzatot a szélvédőtisztító motorjából.
Megjegyzés: Jelölje meg az eredeti beállítást a rudazat és az ablaktörlő-rudazat megjelölésével.
6. A beszerelés az eltávolítással fordított sorrendben történik. Vigyen fel kenőanyagot a mozgó alkatrészekre. Ha szükséges, cserélje ki a sérült kapcsokat. Ellenőrizze a tisztító motor működését.
A hátsó ablaktörlő motor tesztelése
1. Távolítsa el a díszlapot a hátsó ajtóról.

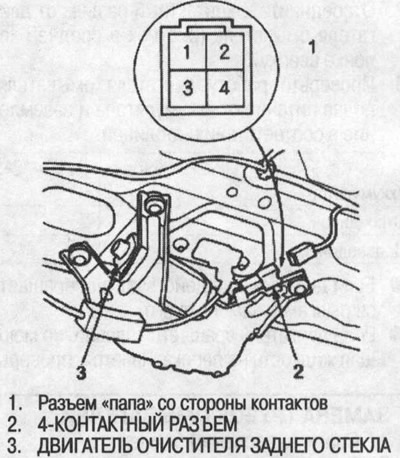

2. Válassza le a 4 tűs csatlakozót az ablaktörlő motor szerelvényéről.
3. Ellenőrizze a motor működését úgy, hogy az 1-es érintkezőhöz akkumulátortápfeszültséget kapcsol, a 3-as érintkezőt pedig földeli. Ha a motor nem jár, vagy durván jár, cserélje ki.
4. Csatlakoztassa a 4 tűs csatlakozót az ablaktörlő motorhoz.
5. Csatlakoztasson egy analóg voltmérőt a 4-es érintkezők közé (+) és #2 (-).
6. Indítsa be a motort az ablaktörlő kapcsoló ON állásba forgatásával. A voltmérőnek 0 V és 4 V között kell váltakoznia, vagy kevesebb.
A hátsó ablaktörlő motor cseréje
1. Távolítsa el a díszlapot a hátsó ajtóról.

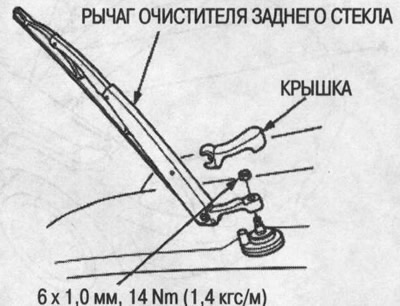

2. Távolítsa el a hátsó ablaktörlő kart.
3. Válassza le a 4 tűs csatlakozót a motorról.

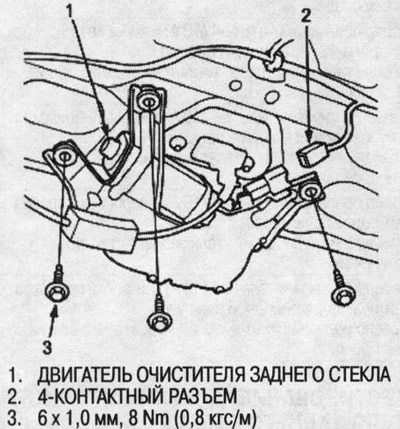

4. Csavarjon ki három rögzítőcsavart egy hátsó ajtóból.
Ablakmosó motor tesztelése
1. Távolítsa el a bal első belső sárvédőt.

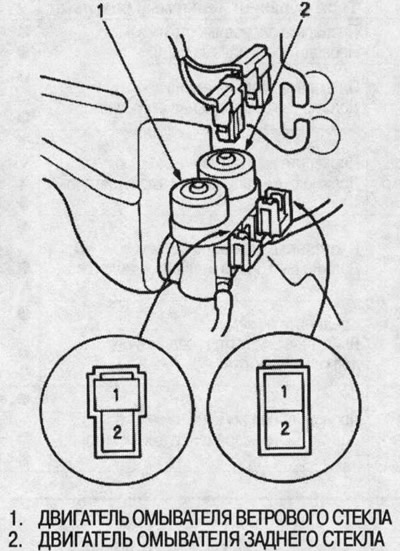

2. Válassza le a 2 tűs csatlakozót a mosómotorról.
3. Ellenőrizze a mosómotor működését akkumulátoros tápellátással és földeléssel a táblázat szerint.
- Ha a motor nem jár, vagy durván jár, cserélje ki.
- Ha a motor simán forog, de nem folyik mosófolyadék, ellenőrizze, hogy nincs-e lecsatlakozva vagy eltömődött a mosótömlő, vagy nincs-e eltömődött a szivattyú fúvókája a motoron.
