Jegyzet. A felfüggesztő rugó összenyomásakor használjon kereskedelmi forgalomban kapható rugókompresszort (Branick MST-580A vagy 7200-as modell, vagy azzal egyenértékű). Kövesse a gyártó ajánlásait.
Eltávolítás
1. Emelje fel a jármű elejét, és helyezze el a biztonsági támasztékokat a megfelelő helyekre.
2. Távolítsa el az első kerekeket.
3. Válasszuk le az A stabilizátor-linket a B lengéscsillapítóról.

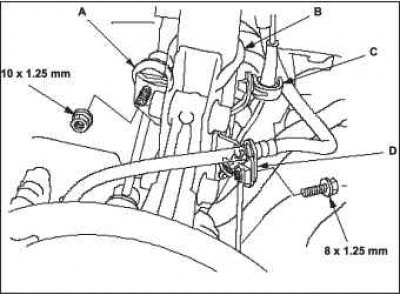

4. Távolítsa el a keréksebesség-érzékelő C konzolját és a D féktömlő rögzítőkeretét a lengéscsillapítóról. Ne válassza le a kerékfordulatszám-érzékelő csatlakozóját.

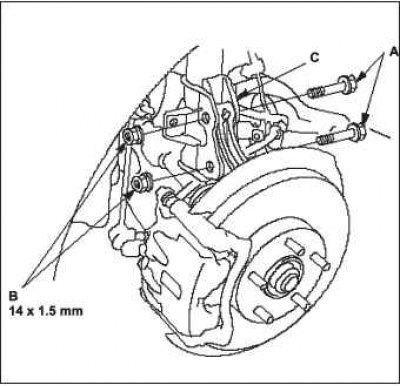

5. Távolítsa el a lengéscsillapító villacsavarjait A és a B karimás anyákat a C lengéscsillapítóról.
6. Távolítsa el az A és B kupakot.

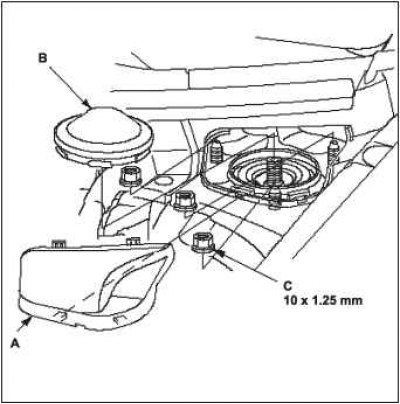

7. Távolítsa el a három C karimás anyát a lengéscsillapító tetejéről.
Jegyzet. A bal és a jobb oldali lengéscsillapító rugók különböznek egymástól. Mielőtt folytatná, jelölje meg az L és P rugókat.
Ügyeljen arra, hogy ne sértse meg a házat.

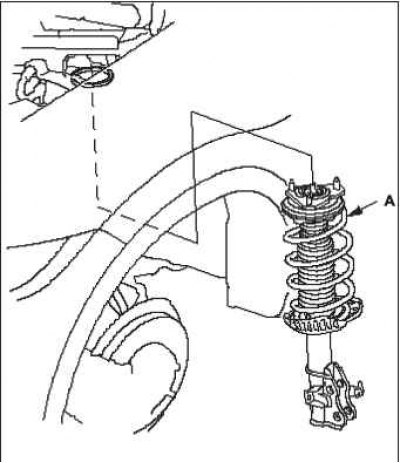

8. Távolítsa el az A lengéscsillapító egységet.
Szétszerelés és ellenőrzés

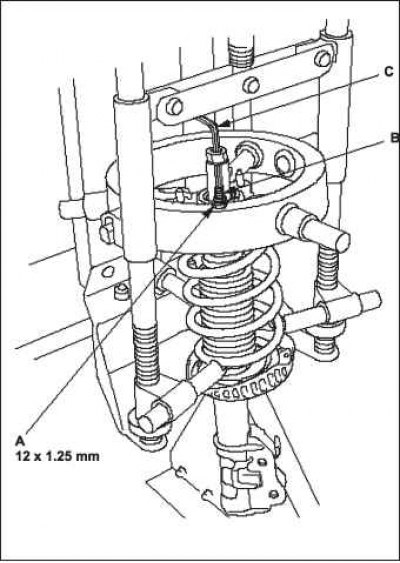

1. Nyomja össze a lengéscsillapító rugóját, majd távolítsa el az önzáró anyát A, miközben a lengéscsillapító rudat B a C imbuszkulccsal fogja. Ne nyomja össze jobban a rugót, mint az csavar eltávolításához szükséges.
2. Engedje el a rugókompresszor nyomását, majd szerelje szét a lengéscsillapítót az ábrán látható módon (Szétszedve).
3. Szerelje össze az összes alkatrészt, kivéve a felső rugótartó párnát, a kemény ütközőt és a lengéscsillapító rugót.
4. Nyomja össze a lengéscsillapító egységet a kezével, és ellenőrizze a működését teljes lökettel az összenyomás és a tágulás során. A kompresszió megszűnése után a lengéscsillapítónak egyenletesen és simán ki kell tágulnia. Ha ez nem történik meg, akkor gázszivárgás van a lengéscsillapítóban, és azt ki kell cserélni.

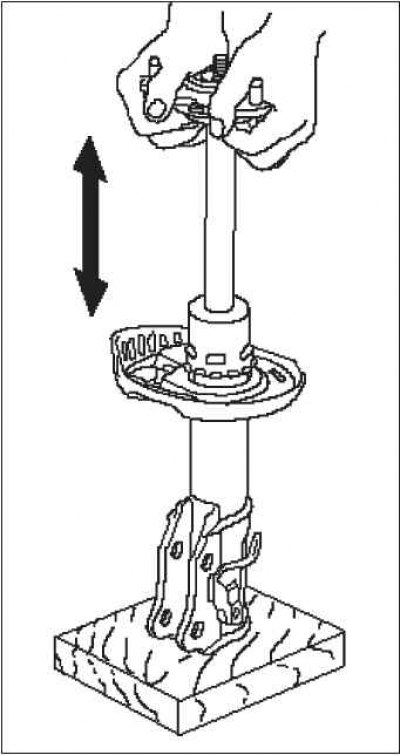

5. Az ellenőrzés során győződjön meg arról, hogy nincs-e szivárgás a munkafolyadékból, nincs-e idegen hang vagy elakadás.
Összeszerelés
1. Szerelje fel az A rugót a lengéscsillapító támasztó csapágyára B, igazítsa a kiálló C részt.
2. Nyomja össze a felfüggesztő rugót.
 |
 |

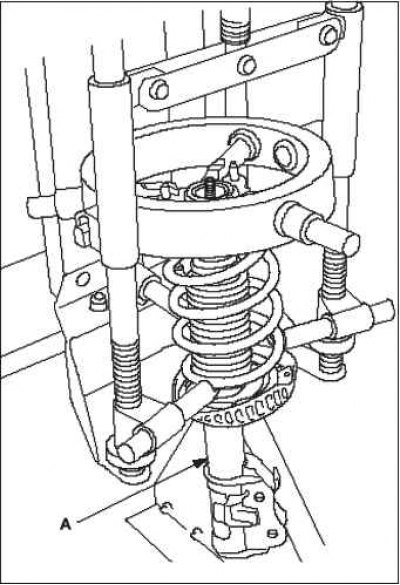

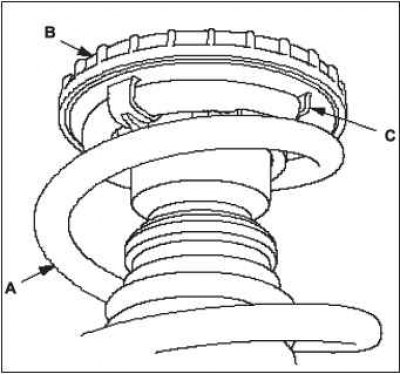

3. Szereljen fel minden alkatrészt az önzáró csavar kivételével az A lengéscsillapító blokkra, a szétszerelt rugóstag rajza alapján.
4. Igazítsa a rugó alsó végét az alsó rugótartó lépcsős részéhez.

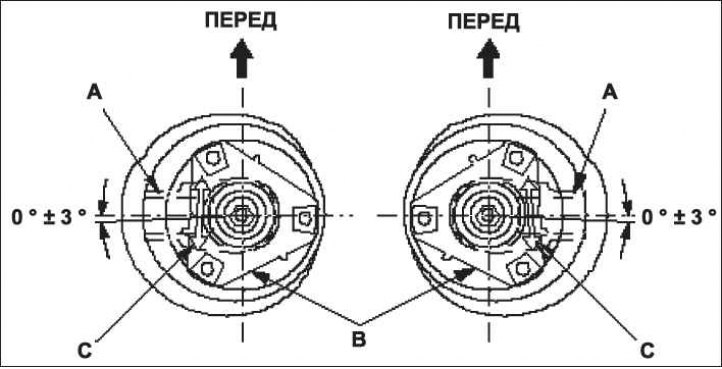

5. Igazítsa egy vonalba a lengéscsillapító konzol sarkát A és a lengéscsillapító rögzítő alját B úgy, hogy a C jel kifelé mutasson.
6. Szerelje be az új önzáró anyát A.

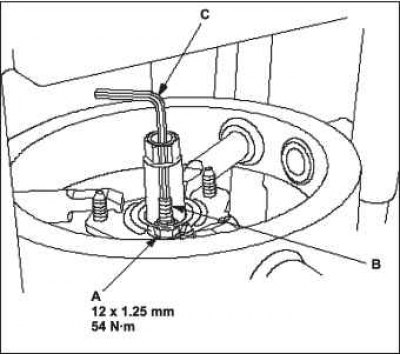

7. Húzza meg az önzáró anyát az ajánlott nyomatékkal, miközben a B lengéscsillapító rudat a C imbuszkulccsal tartja.
Telepítés
 |
 |

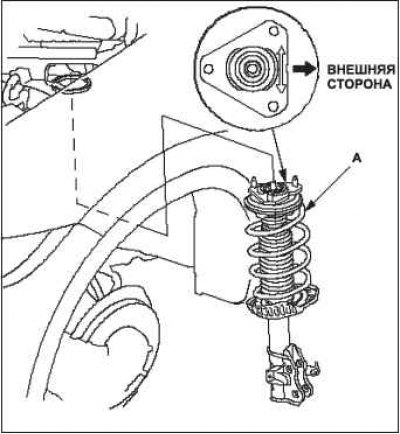

1. Szerelje be az A lengéscsillapító szerelvényt a házba.
2. Helyezze be az új A karimacsavarokat, enyhén húzza meg őket.
Jegyzet. Húzza meg a karimaanyákat az ajánlott nyomatékkal, majd szerelje fel a B és a C fedelet.
 |
 |

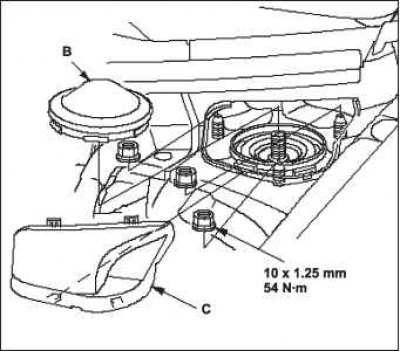

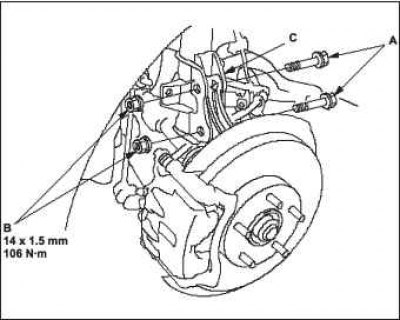

3. Szerelje be az új lengéscsillapító rögzítőcsavarokat A és az új B karimás anyákat a C lengéscsillapítóra.
4. Szerelje fel az A stabilizátor-linket a lengéscsillapítóra anélkül, hogy meghúzná.
Jegyzet. Használjon új karimás anyát.
5. Szerelje fel a keréksebesség-érzékelő kábelköteg-bilincsét B A és a féktömlő rögzítőkeretét C a D lengéscsillapítóra.
6. Emelje meg emelővel az első felfüggesztést úgy, hogy elbírja az autó súlyát.
7. Húzza meg a lengéscsillapító rögzítőcsavarjait az ajánlott nyomatékkal.

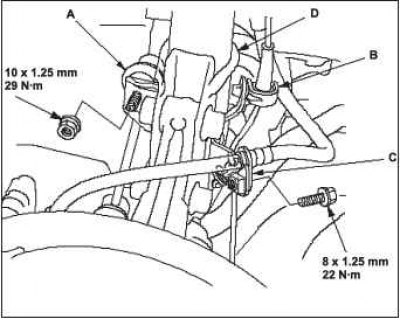

8. Húzza meg a felső lengéscsillapító karima anyáját és a stabilizátor lánc karima anyáját az ajánlott nyomatékkal.
9. Helyezze fel a kupakot és a fedelet.
10. Szerelje fel az első kerekeket.
11. Ellenőrizze a kerekek beállítási szögeit, és szükség esetén állítsa be azokat.
