2. Uklonite deflektor blata.
3. Skinite pogonski remen.
4. Skinite poklopac s glave cilindra.
5. Skinite remenicu s radilice.
6. Odspojite konektor od senzora položaja radilice (CKP) i konektor od senzora uljnog solenoida elektroničkog promjenjivog vremena ventila (VTC).
7. Uklonite solenoidni ventil ulja VTC-a.
8. Poduprite motor dizalicom, stavljajući drveni blok ispod korita za ulje.
9. Odspojite kabel za uzemljenje i uklonite gornji nosač.
10. Uklonite bočni nosač motora.
11. Skinite poklopac lanca.

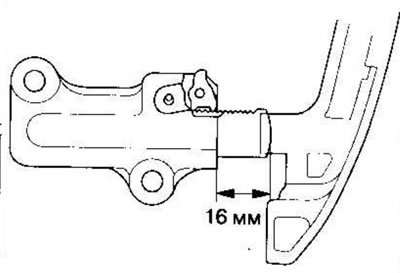

12. Izmjerite duljinu šipke zatezača.
Ako se duljina razlikuje od standardne, zamijenite lanac razvoda i pogonski lanac pumpe za ulje.
Duljina zatezne šipke: ograničenje - 16 mm
13. Provjerite je li brtva poklopca lanca oštećena. Ako je brtva oštećena, zamijenite je.
14. Uklonite staro brtvilo s dodirnih površina poklopca lanca, vijaka i rupa za vijke.
15. Očistite i osušite kontaktne površine poklopca lanca.
16. Nanesite brtvilo, P/N 08C70-K0234M, 08C70-K0334M ili 08C70-X0331S, ravnomjerno na kontaktnu površinu bloka cilindra ispod poklopca lanca i na unutarnje navoje rupa.
17. Nanesite brtvilo na kontaktna područja na vrhu bloka cilindra ispod poklopca lanca.
18. Nanesite brtvilo, P/N 08C70-K0234M ili 08C70-X0331S, ravnomjerno na kontaktnu površinu kartera ispod poklopca lanca i na unutarnje navoje rupa.
Napomena: Nemojte ugrađivati komponente ako je prošlo više od 5 minuta od nanošenja brtvila. Umjesto toga, ponovno nanesite brtvilo, uklanjajući sve tragove starog.
19. Umetnite novi O-prsten u poklopac lanca. Postavite rub poklopca lanca na rub korita za ulje, a zatim postavite poklopac lanca na blok cilindra.
Napomena: Prilikom postavljanja poklopca lanca, nemojte dopustiti da njegova donja površina klizi po kontaktnoj površini korita za ulje.
20. Ugradite bočni nosač motora.
21. Ugradite gornji nosač i spojite kabel za uzemljenje.
22. Ugradite solenoidni ventil ulja VTC-a.
23. Spojite konektor na senzor položaja radilice (CKP) i konektor na senzor solenoidnog ventila ulja VTC-a.
24. Postavite remenicu na radilicu.
25. Ugradite poklopac na glavu cilindra.
26. Stavite pogonski remen.
27. Ugradite blatobran.
28. Ugradite prednje kotače.
