Забележка: За да предотвратите повреда на трансферната кутия, винаги я закрепвайте в менгеме с меки челюсти или поставете дистанционен материал между менгемето и трансферната кутия.
Измерване на празнината в предавката на разпределителната кутия (хипоидна предавка)

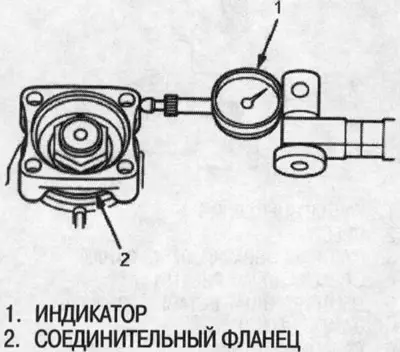

1. Монтирайте индикаторната глава върху свързващия фланец, както е показано на фигурата.
2. Измерете празнината в предавката на трансферната кутия.
- Стандартно: 0,06-0,16 мм
Измерване на общия начален въртящ момент
3. Завъртете свързващия фланец няколко пъти, за да монтирате конусния ролков лагер.

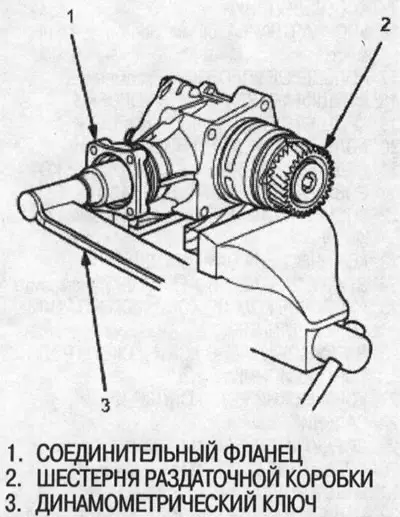

4. Измерете общия начален въртящ момент (от страната на свързващия фланец), като използвате динамометричен ключ, както е показано на фигурата.
- Стандартно: 2,68-3,47 Nm (27,3-35,4 kgf/cm)
Проверка на схемата на контакт в предавката на разпределителната кутия (хипоидна предавка)

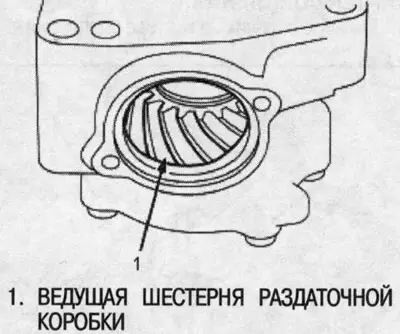

5. Свалете капака B на трансферната кутия, след което нанесете тънък слой червено олово равномерно от двете страни на зъбите на зъбното колело на трансферната кутия (горната снимка в централната колона).
6. Завъртете свързващия фланец в двете посоки, докато предавката на трансферната кутия се завърти с един пълен оборот в двете посоки.

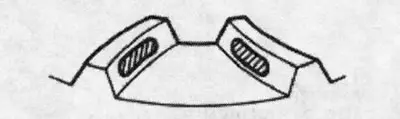

7. Проверете схемата на контакт върху зъбите на зъбното колело на трансферната кутия.
8. Ако измерванията на модела на контакта не са нормални, разглобете трансферната кутия, сменете износените или повредени части и я сглобете отново.
