Проверка силового реле

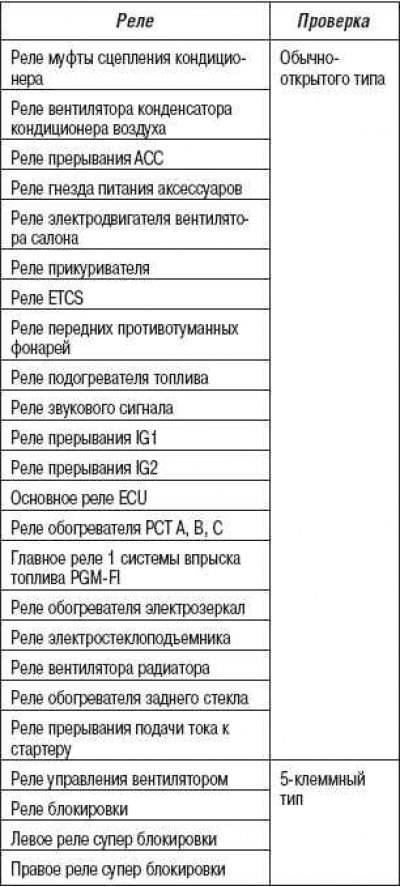

С помощью этой таблицы определите тип реле и проведите назначенную для него проверку.

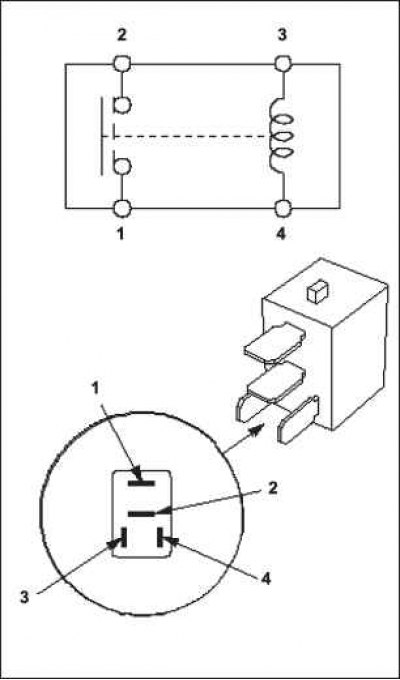

Обычно-открытого типа

Проверьте соединение между клеммами.

Должно быть соединение между клеммами №1 и №2, если питание и «масса» подведены к клеммам №3 и №4, соответственно.

Соединения между клеммами №1 и №2 не должно быть, если отсоединить питание.

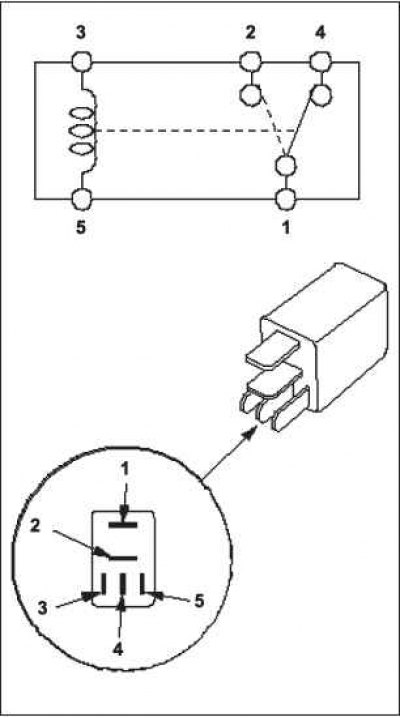

5-клеммный тип

Проверьте соединение между клеммами.


Должно быть соединение между клеммами №1 и №2, если питание и «масса» подведены к клеммам №3 и №5, соответственно.



Соединение должно быть между клеммами №1 и №4, если отсоединить питание.
