Примечание. На изображении показан тип автомобиля с левым расположением рулевой колонки (ЛРК), правое расположение рулевой колонки (ПРК) является симметричным.
При снятии компонентов используйте набор инструментов для обивки или похожие.
1. Полностью опустите дверное стекло.
2. Снимите кожух крепления зеркала.
3. Используя удобный инструмент, нажмите на задний крючок А и опустите колпак внутренней рукоятки В вниз на передний крючок С, затем снимите колпак и выкрутите винты, крепящие внутреннюю рукоятку D.

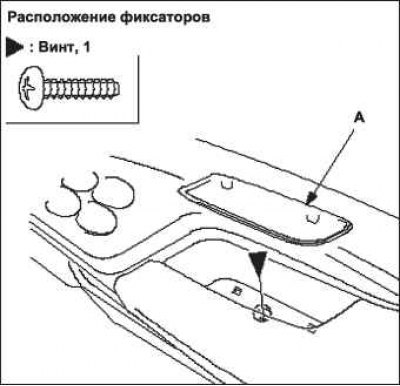

4. Снимите винт из-под крышки натяжного отсека А.

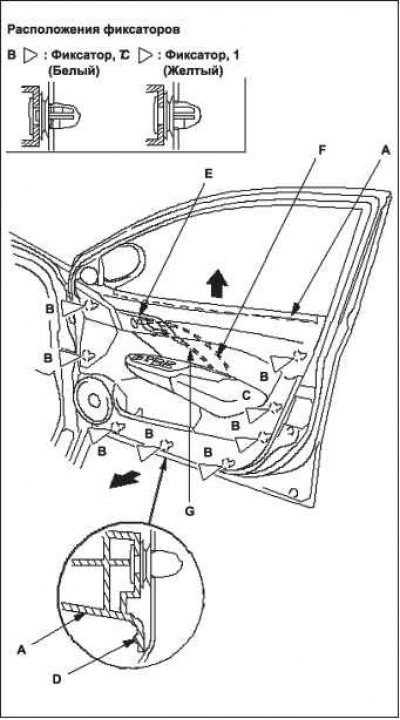

5. Снимите дверную панель А, как можно меньше сгибая ее, чтобы избежать образования вмятин и повреждений.
Начните с нижнего края дверной панели, отпустите фиксаторы (В, С), которые находятся чуть выше отметок D на краю панели, имеющимся в продаже инструментом для извлечения крепления обивки.
Отсоедините верхние зажимы.
Начиная сзади, тяните дверную панель вверх.
Примечание. Во избежание повреждения соединения внутренней рукоятки Е, кабеля замка F и кабеля внутренней рукоятки G), не тяните панель вверх с силой.

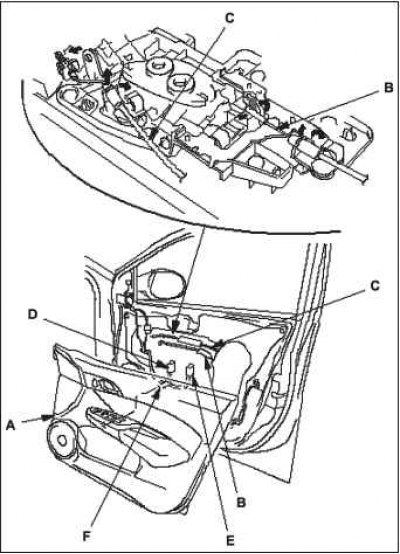

6. Удерживая дверную панель А, отсоедините кабель внутренней рукоятки В, кабель фиксации С и разъем выключателя электрозеркала D (со стороны водителя), разъем выключателя стеклоподъемника Е, затем отцепите зажим жгута проводов двери F и снимите дверную панель. Будьте осторожны, чтобы не погнуть тросы.

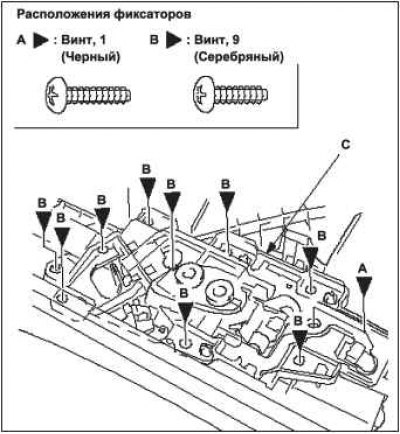

7. Выкрутите винты (А, В), крепящие внутреннюю рукоятку С.

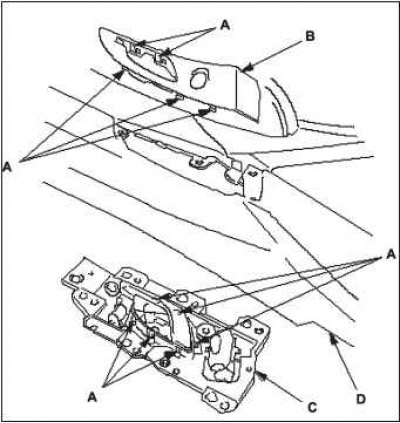

8. При необходимости расцепите крючки А, затем снимите отделочную панель внутренней рукоятки В и саму рукоятку С с дверной панели D.
9. Выполняйте операции по установке панели в порядке, обратном снятию соблюдая следующее:
Проверьте на предмет повреждений или побеления от нагрузки зажимы и фиксаторы кабеля и замените их на новые, если требуется.
Во время замены необходимо закрепить кабель замка А фиксатором В, установив замок в незаблокированное положение, как показано на рисунке.
Убедитесь, что колодка разъема правильно присоединена и кабели надежно прикреплены.
Убедитесь, что окно и электрический замок двери работают правильно.
