Снятие, установка и проверка переключателя стеклоочистителей и стеклоомывателей
1. Снимите нижнюю отделку-панели инструментов.
2. Снимите кожух рулевой колонки.

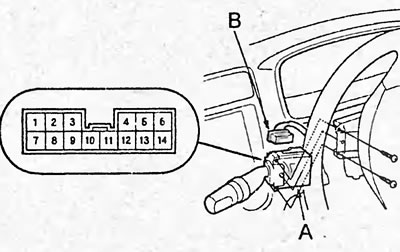

3. Отсоедините разъем (В) от переключателя (А).
4. Отверните два винта и снимите переключатель стеклоочистителей и стеклоомывателей.
5. Проверьте проводимость на выводах переключателя по таблицам.
Переключатель очистителей и омывателей лобового стекла.
| Положение переключателя | Выводы |
| OFF * | 9-10 |
| INT | 9-10, 7-8 |
| LO | 3-10 |
| HI | 2-3 |
| MIST | 2-3 |
| Омыватель включен | 1 -7 |
| Регулятор интервала работы | 11-12 [0←→36 кОм] |
Переключатель очистителя и омывателя заднего стекла.
| Положение переключателя | Выводы |
| Омыватель включен, очиститель выключен | 4-6, 13-14 |
| OFF | 13-14 |
| ON | 5-14 |
| Омыватель и очиститель включены | 5-14,4-6 |
Если проводимость не соответствует описанию, замените переключатель стеклоочистителей и стеклоомывателей.
6. Установку произведите в порядке, обратном снятию.

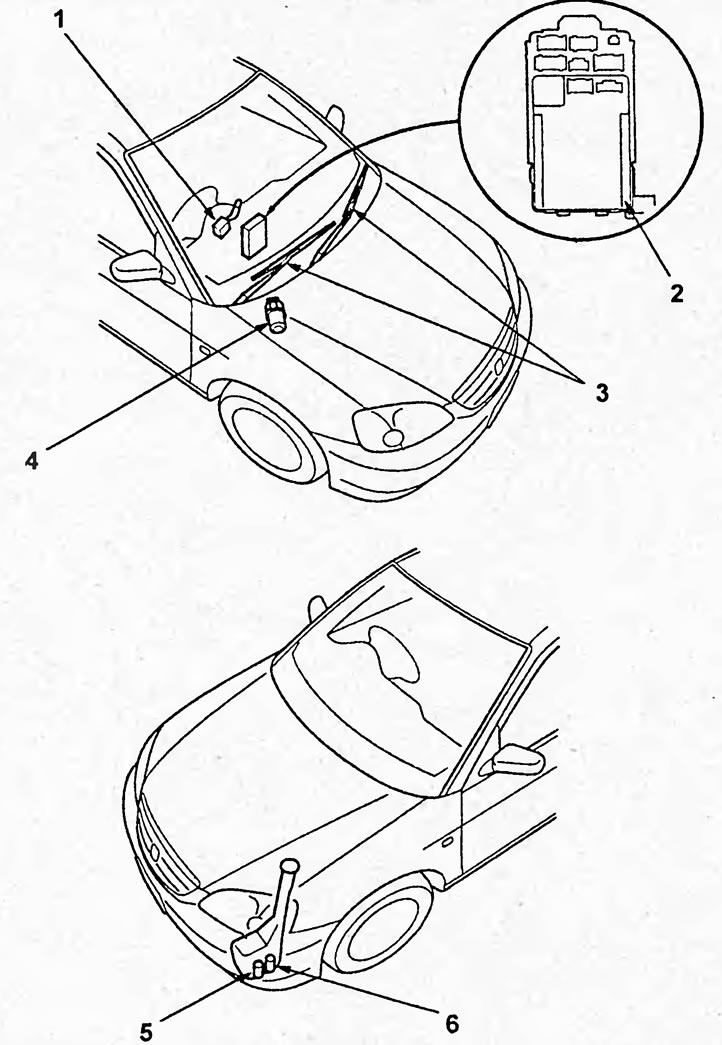

Расположение компонентов стеклоочистителей и стеклоомывателей. 1 - переключатель стеклоочистителей и стеклоомывателей, 2 - блок системы Multiplex, 3 - рычаги и щетки очистителя лобового стекла, 4 - электродвигатель привода очистителя лобового стекла, 5 - электронасос омывателя заднего стекла, 6 - электродвигатель очистителя лобового стекла.

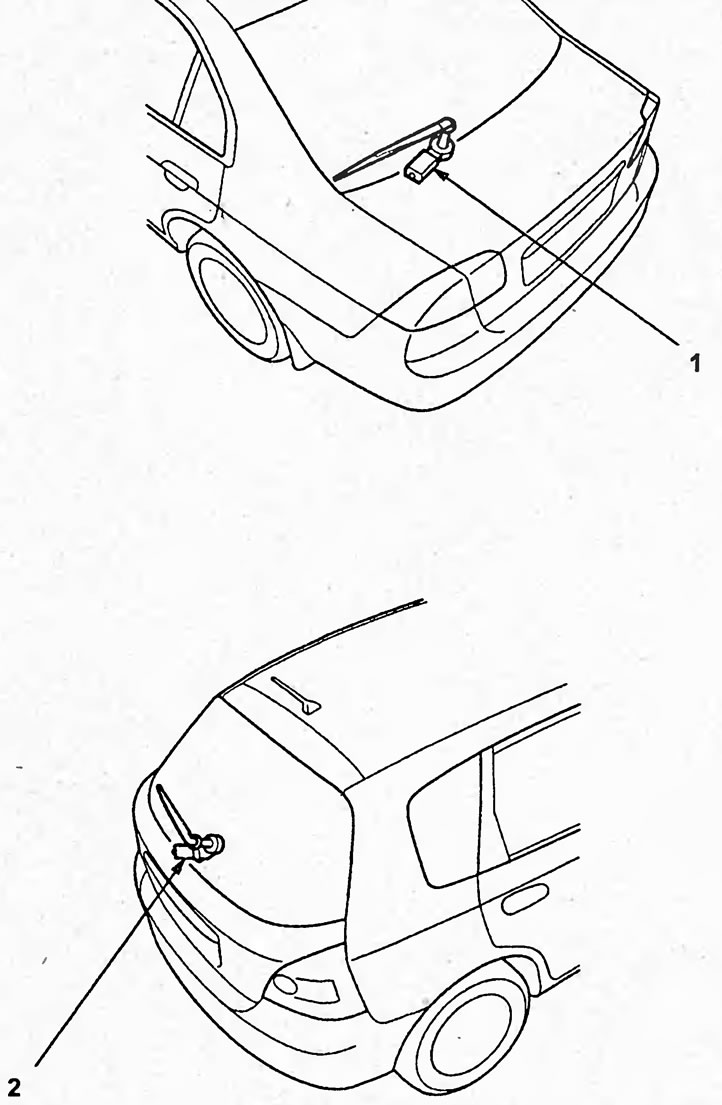

Расположение компонентов стеклоочистителей и стеклоомывателей. 1, 2 - электродвигатель очистителя заднего стекла.
