Обозначения, применяемые на схемах электрооборудования
| Батарея | Масса | Предохранитель | Выводы и разъемы | ||
 |  |  |  |  |  |
| Замок зажигания | Антенны | Прерыватель | Плоский разъем | Кольцевой разъем | |
 |  |  |  |  |  |
| Эл/двигатель | Насос | Звуковой сигнал | Лампочка | Светодиод | Диод |
 |  |  |  |  |  |
| Резистор | Реостат | Термистор | Прикуриватель | Транзистор | Конденсатор |
 |  |  |  |  |  |
| Катушка, э/м клапан | Нагрев, элемент | Зуммер, динамик | Обознач. ввода / вывода | Переключатель | Замкнутые линии |
 |  |  |  |  |  |
Коды цветов проводов

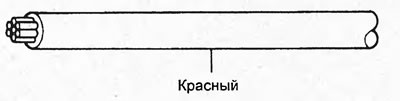

Цвета проводов указаны заглавными латинскими буквами. Первая буква обозначает основной цвет провода, вторая буква указывает цвет полосы.
| Обозначение | Цвет | Обозначение | Цвет |
| В (BLACK) | черный | Gr (GRAY) | серый |
| О (ORANGE) | оранжевый | V (VIOLET) | фиолетовый |
| Br (BROWN) | коричневый | Bl (BLUE) | синий |
| P (PINK) | розовый | W (WHITE) | белый |
| G (GREEN) | зеленый | Lg (LIGHT GREEN) | светло-зеленый |
| Dg (DARK GREY) | темно-серый | Y (YELLOW) | желтый |
| LBr (LIGHT BROWN) | светло-коричневый | Sb | бесцветный |
| R (RED) | красный | Tr (TRANSPARENT) | прозрачный |
| Lb (LIGHT BLUE) | голубой | Ygr | ядовито-зелёный |
