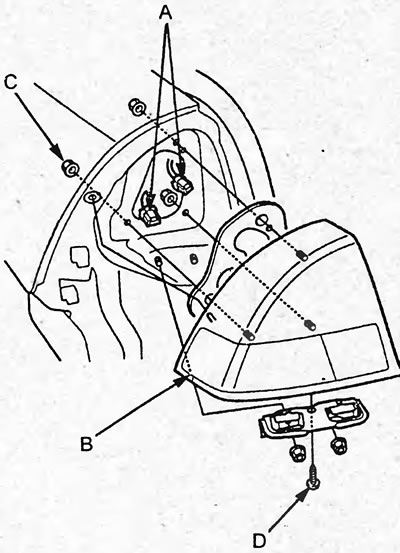

Седан
1. Снимите задний бампер.
2. Снимите боковую отделку багажного отделения.
3. Отсоедините разъемы (А) от комбинированного фонаря (В).
4. Поверните патроны на 45° и отсоедините их.
- Лампа стоп-сигнала / заднего габарита — 21/5 Вт
- Лампа заднего указателя поворота — 21 Вт
5. Отверните гайки (С) и болты (D), снимите комбинированный фонарь (В). Примечание: при необходимости замените прокладку.
6. Установку произведите в порядке, обратном снятию.

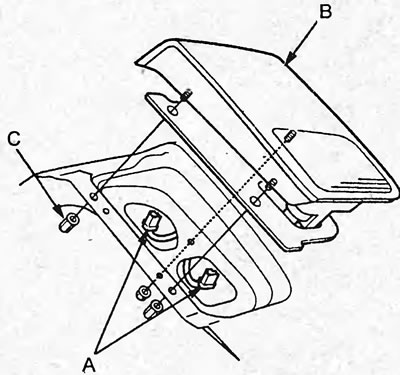

Седан (в крышке багажника)
1. Поднимите крышку багажника и отсоедините разъемы (А).
2. Поверните патроны на 45° и отсоедините их.
- Лампа фонаря заднего хода — 21 Вт
- Лампа заднего габарита в крышке багажника — 5 Вт
3. Отверните гайки (С) и снимите комбинированный фонарь в крышке багажника (В).
Примечание: при необходимости замените прокладку.
4. Установку произведите в порядке, обратном снятию.

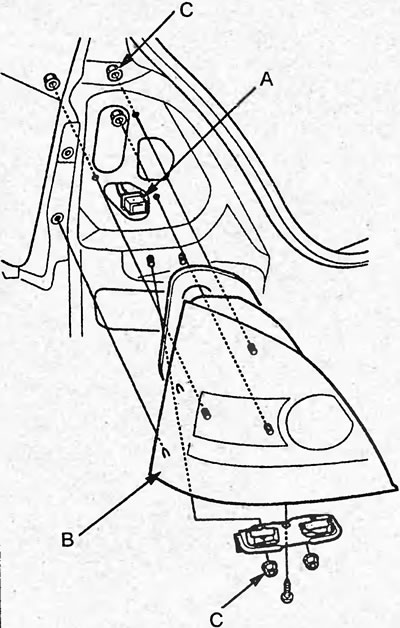

Хэтчбек
1. Снимите задний бампер.
3. Поднимите заднюю дверь и отсоедините разъемы (А) от комбинированного фонаря (В).
3. Поверните патроны на 45° и отсоедините их.
- Лампа стоп-сигнала / заднего габарита — 21/5 Вт
- Лампа заднего указателя поворота — 21 Вт
- Лампа фонаря заднего хода — 21 Вт
4. Отверните гайки (С) и снимите комбинированный фонарь (В).
Примечание: при необходимости замените прокладку.
5. Установку произведите в порядке, обратном снятию.
