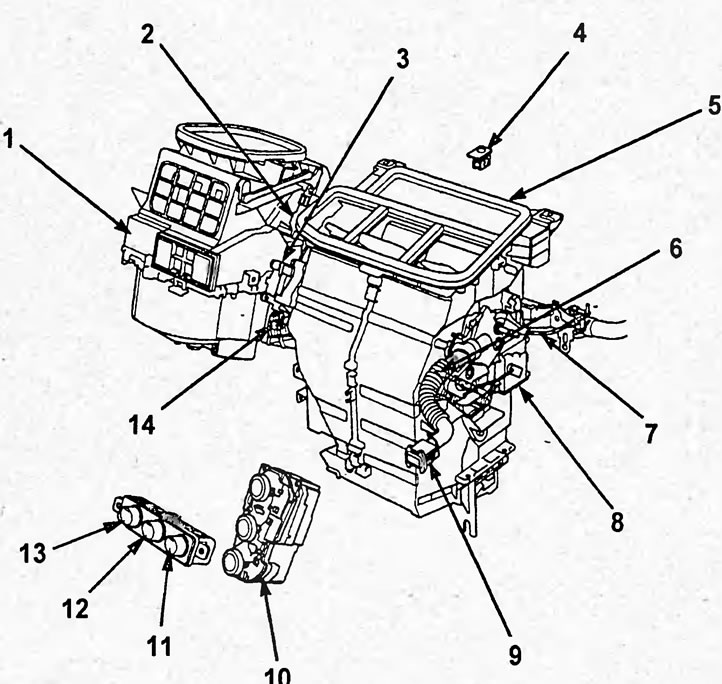

Расположение компонентов системы кондиционирования, отопления и вентиляции (седан). 1 - блок вентилятора отопителя, 2 - привод переключения забора воздуха, 3 - привод изменения направления воздушных потоков, 4 - датчик солнечного света, 5 - блок отопителя (испаритель), 6 - датчик температуры воздуха за испарителем, 7 - трос клапана отопителя, 8 - привод смешивания воздушных потоков, 9 - датчик температуры воздуха в салоне, 10 - панель управления кондиционером и отопителем, 11 - переключатель привода переключения забора воздуха, 12 - выключатель кондиционера, 13 - выключатель обогревателя заднего стекла, 14 - силовой транзистор.

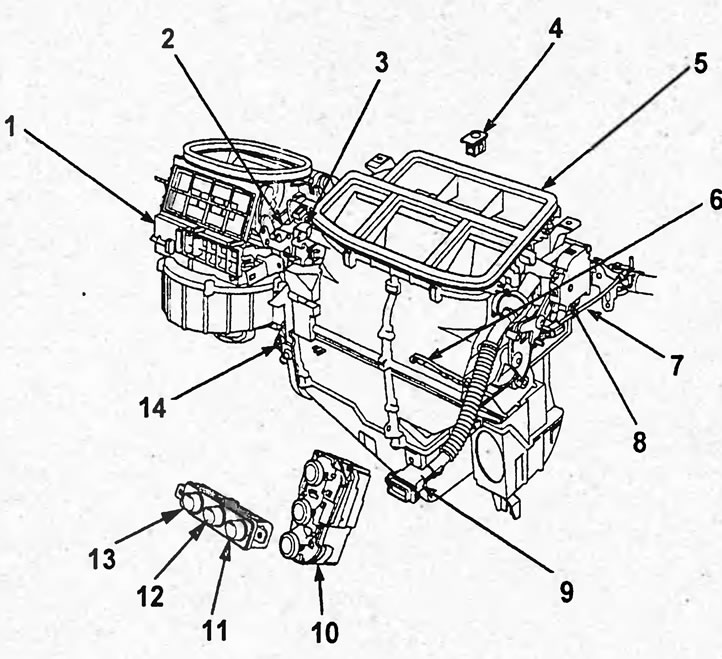

Расположение компонентов системы кондиционирования, отопления и вентиляции (хэтчбек). 1 - блок вентилятора отопителя, 2 - привод переключения забора воздуха, 3 - привод изменения направления воздушных потоков, 4 - датчик солнечного света, 5 - блок отопителя (испаритель), 6 - датчик температуры воздуха за испарителем, 7 - трос клапана отопителя, 8 - привод смешивания воздушных потоков, 9 - датчик температуры воздуха в салоне, 10 - панель управления кондиционером и отопителем, 11 - переключатель привода переключения забора воздуха, 12 - выключатель кондиционера, 13 - выключатель обогревателя заднего стекла, 14 - силовой транзистор.

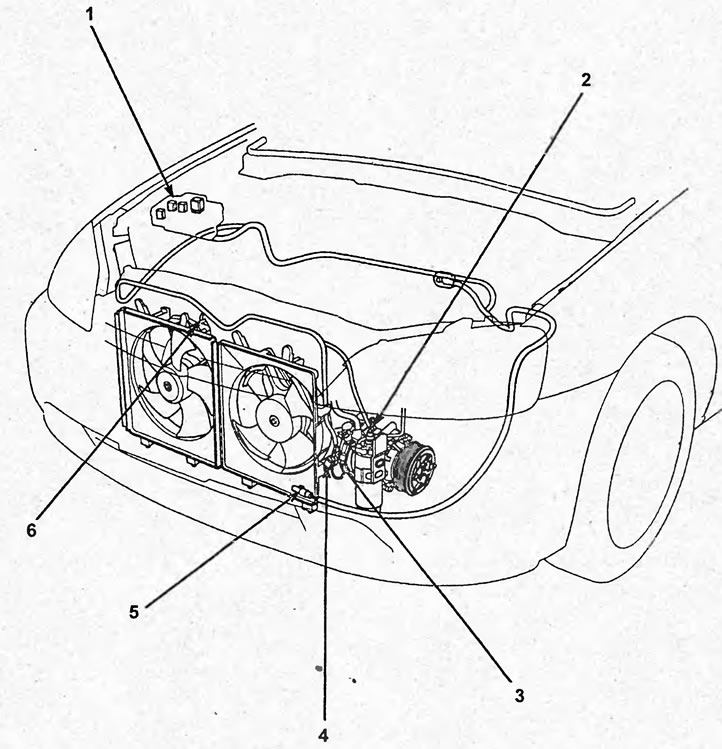

Расположение компонентов системы кондиционирования, отопления и вентиляции. 1 - монтажный блок в подкапотном пространстве (реле вентилятора отопителя, реле электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора конденсатора, реле электромагнитной муфты компрессора кондиционера), 2 - разъем выключателя по давлению, 3 - разъем электромагнитной муфты компрессора, 4 - разъем вентилятора конденсатора, 5 - датчик температуры наружного воздуха, 6 - разъем вентилятора системы охлаждения.
