Снятие и установка

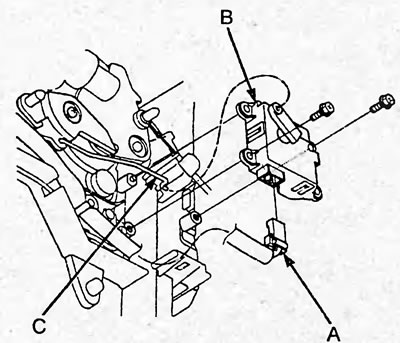

1. Снимите монтажный блок в салоне.
2. Отсоедините разъем (А) от привода смешивания воздушных потоков (В).

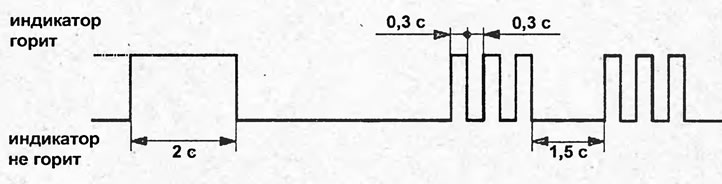

Пример вывода кода "3"
3. Отверните винты и снимите привод.
4. Отсоедините тягу (С).
5. Установку произведите в порядке, обратном снятию.
6. Убедитесь, что привод работает равномерно.
Проверка
1. Отсоедините разъем от привода смешивания воздушных потоков.

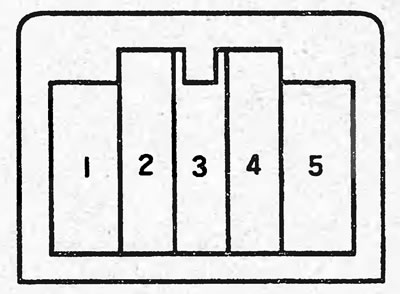

2. Подключите аккумуляторную батарею к выводам "1" (+) и "2" (-), убедитесь, что заслонка переместилась в положение "MAX COOL". Смените полярность и убедитесь, что заслонка переместилась в положение "МАХ НОТ".
Если привод смешивания воздушных потоков не работает, замените его.
Диагностика системы кондиционирования (кондиционер с автоматическим управлением).
| Код | Диагностируемый компонент | Возможная причина неисправности |
| 1 | Датчик температуры воздуха в салоне | -Обрыв проводки -Неисправность датчика температуры воздуха в салоне |
| 2 | Датчик температуры воздуха в салоне | -Короткое замыкание проводки -Неисправность датчика температуры воздуха в салоне |
| 3 | Датчик температуры наружного воздуха | - Обрыв проводки - Неисправность датчика температуры наружного воздуха |
| 4 | Датчик температуры наружного воздуха | -Короткое замыкание проводки -Неисправность датчика температуры наружного воздуха |
| 5 | Датчик солнечного света | -Обрыв проводки -Неисправность датчика солнечного света |
| 6 | Датчик солнечного света | -Короткое замыкание проводки -Неисправность датчика солнечного света |
| 7 | Привод смешивания воздушных потоков | Обрыв проводки |
| 8 | Привод смешивания воздушных потоков | Короткое замыкание проводки |
| 9 | Привод смешивания воздушных потоков | Заклинивание электродвигателя |
| 10 | Привод изменения направления воздушных потоков | Обрыв или короткое замыкание проводки |
| 11 | Привод изменения направления воздушных потоков | Заклинивание электродвигателя |
| 12 | Вентилятор отопителя | - Предохранитель -Обрыв или короткое замыкание проводки -Заклинивание электродвигателя |
| 13 | Блок управления кондиционером и отопителем | Внутренняя ошибка |
| 14 | Датчик температуры воздуха за испарителем | -Обрыв проводки -Неисправность датчика температуры воздуха за испарителем |
| 15 | Датчик температуры воздуха за испарителем | -Короткое замыкание проводки -Неисправность датчика температуры воздуха за испарителем |
Если привод работает неравномерно, убедитесь, что заслонка и тяга перемещаются равномерно.
Если заслонка и-тяга перемещаются равномерно, замените привод смешивания воздушных потоков.
Если заслонка и тяга перемещаются неравномерно, отремонтируйте их.
3. Измерьте сопротивление между выводами "4" и "5".
Сопротивление — 2,1-3,9 кОм
4. Измерьте сопротивление между выводами "3" и "4".
Сопротивление:
- МАХ НОТ — 1,56-3,24 кОм
- MAX COOL — 0,35 - 0,91 кОм
