Проверка
1. Отсоедините разъем 4К от двигателя управления рециркуляцией.

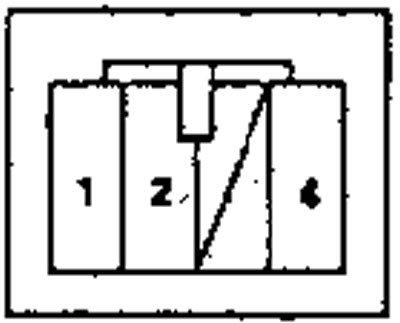

2. Присоедините батарею (+) к контакту №1 и заземлите контакты №2 и №4, двигатель управления рециркуляцией должен работать гладко.
Внимание. Никогда не присоединяйте батарею в противоположном направлении.
3. Отсоедините контакты №2 или №4 от заземления. Двигатель управления рециркуляцией должен остановится на FRESH (свежий) или RECIRCULATE (рециркулированный).
Примечание: не заставляйте работать двигатель управления рециркуляцией долгое время.
Двигатель управления режимами
4. Если двигатель управления рециркуляцией не работает в пункте 1, снимите его, затем проверьте тягу и заслонку на гладкое движение. Если они двигаются гладко, замените двигатель управления рециркуляцией.
Замена
Примечание: LHD тип показан. RHD тип аналогичен.

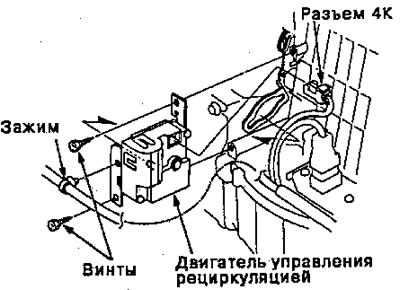

1. Отсоедините разъем 4К от двигателя управления рециркуляцией и снимите с него зажим жгута проводов.
2. Снимите два самонарезных винта и двигатель управления рециркуляцией.
3. Устанавливайте в порядке обратном снятию. После установки, убедитесь, что двигатель управления рециркуляцией работает гладко.
