Основная схема — Shuttle (1984-1987 гг.) (Honda Civic 3)

  • Главная
  • Хонда Цивик
  • 3 (1983-1991)
  • Электрооборудование
  • Электрические схемы
  • Основная схема — Shuttle (1984-1987 гг.)
0

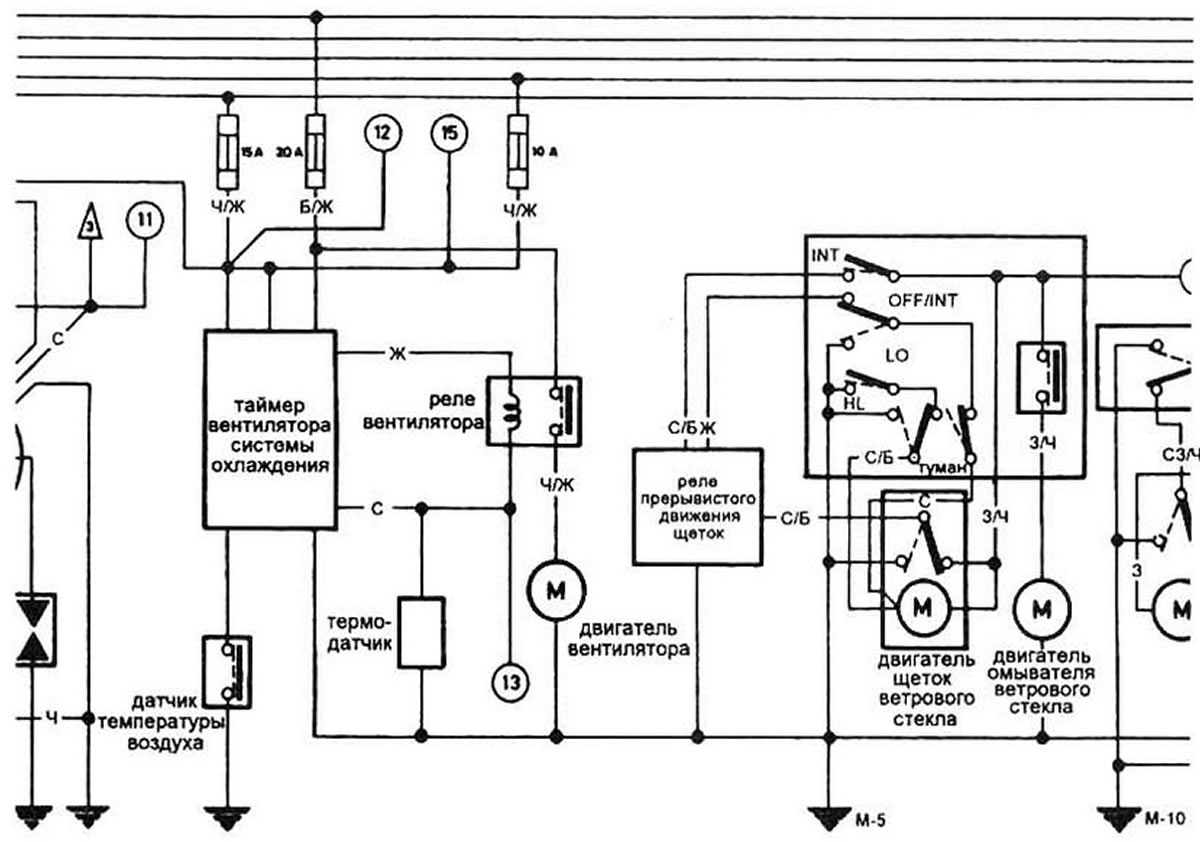

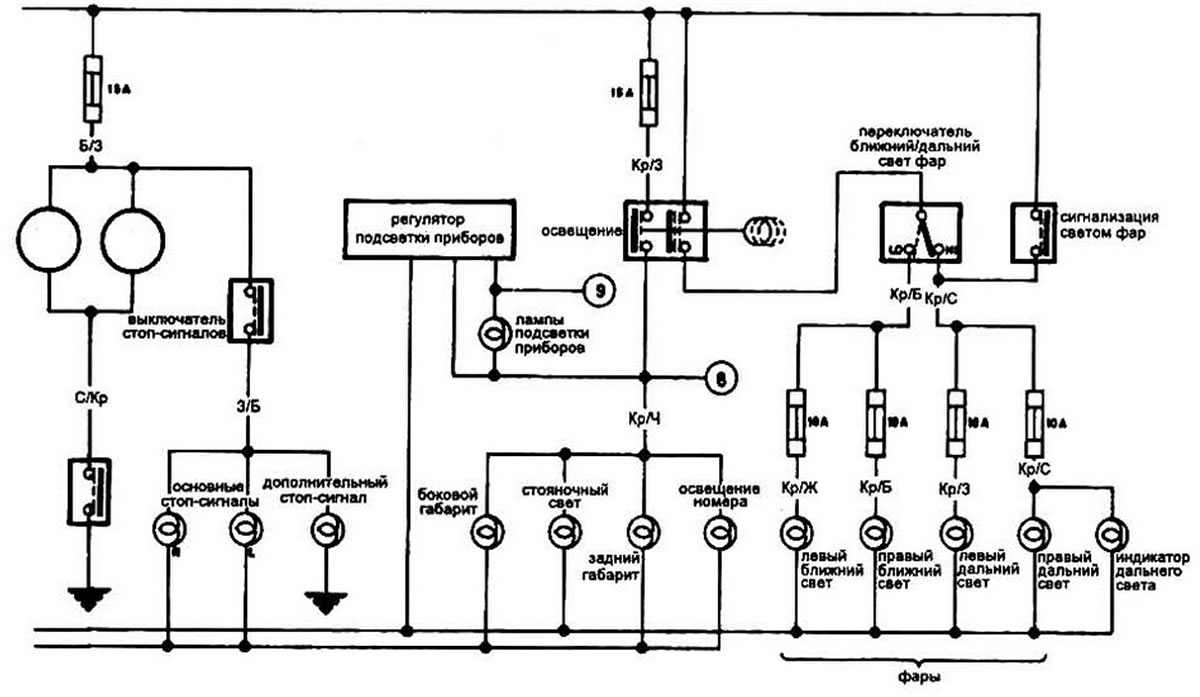

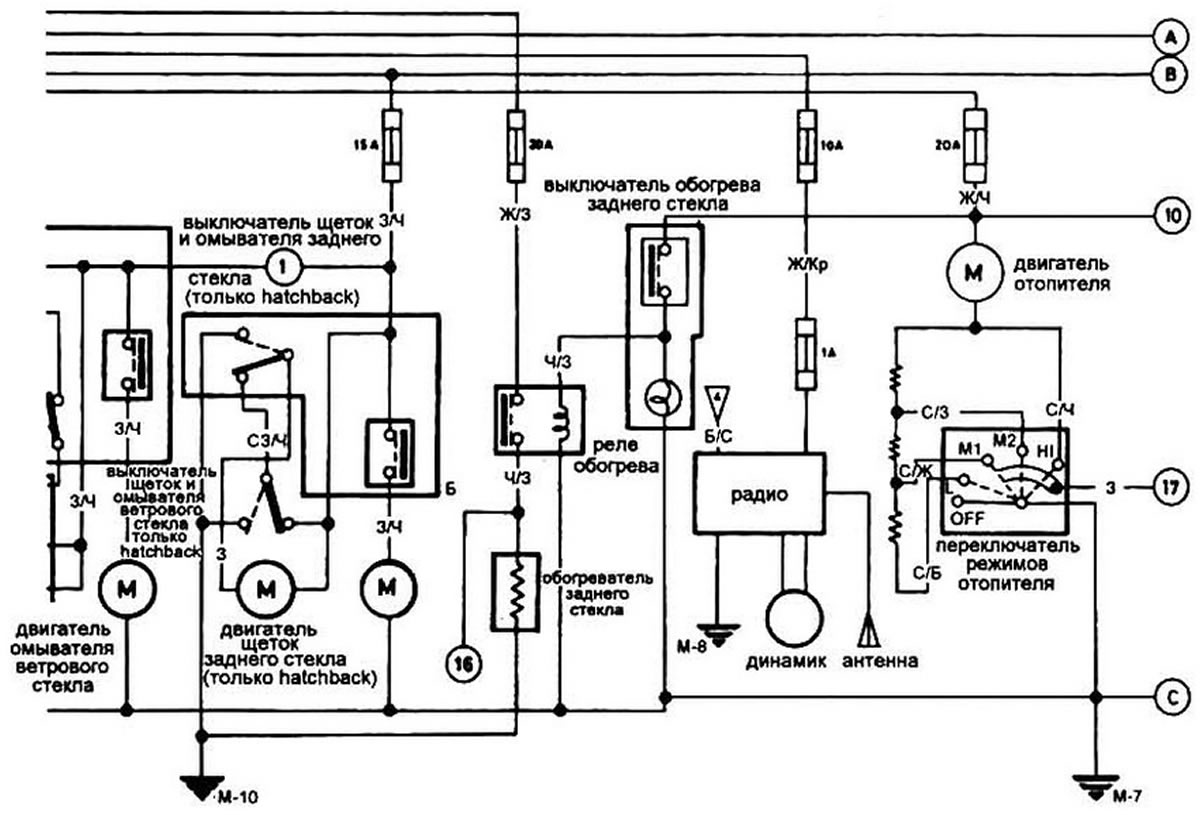

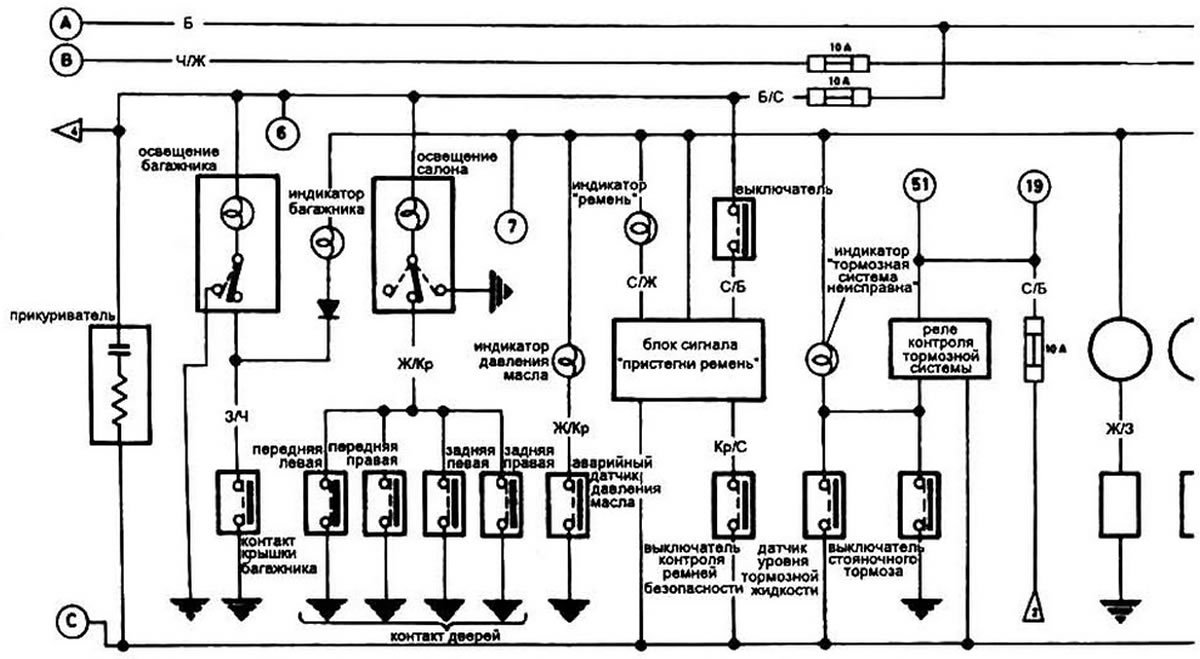

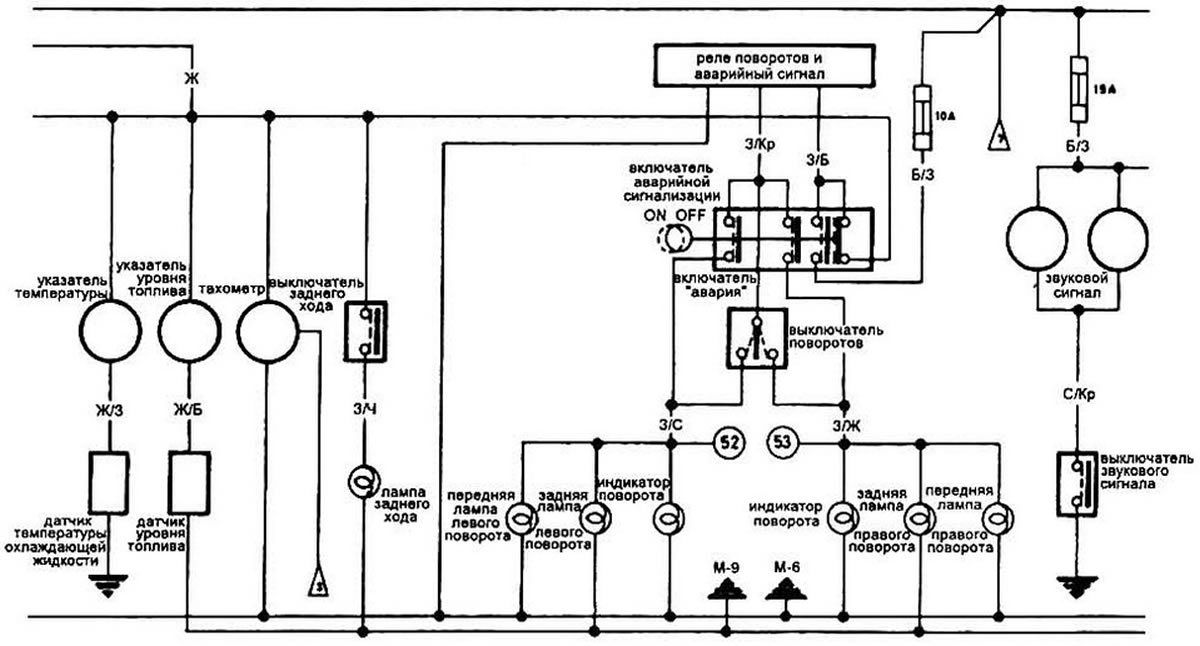

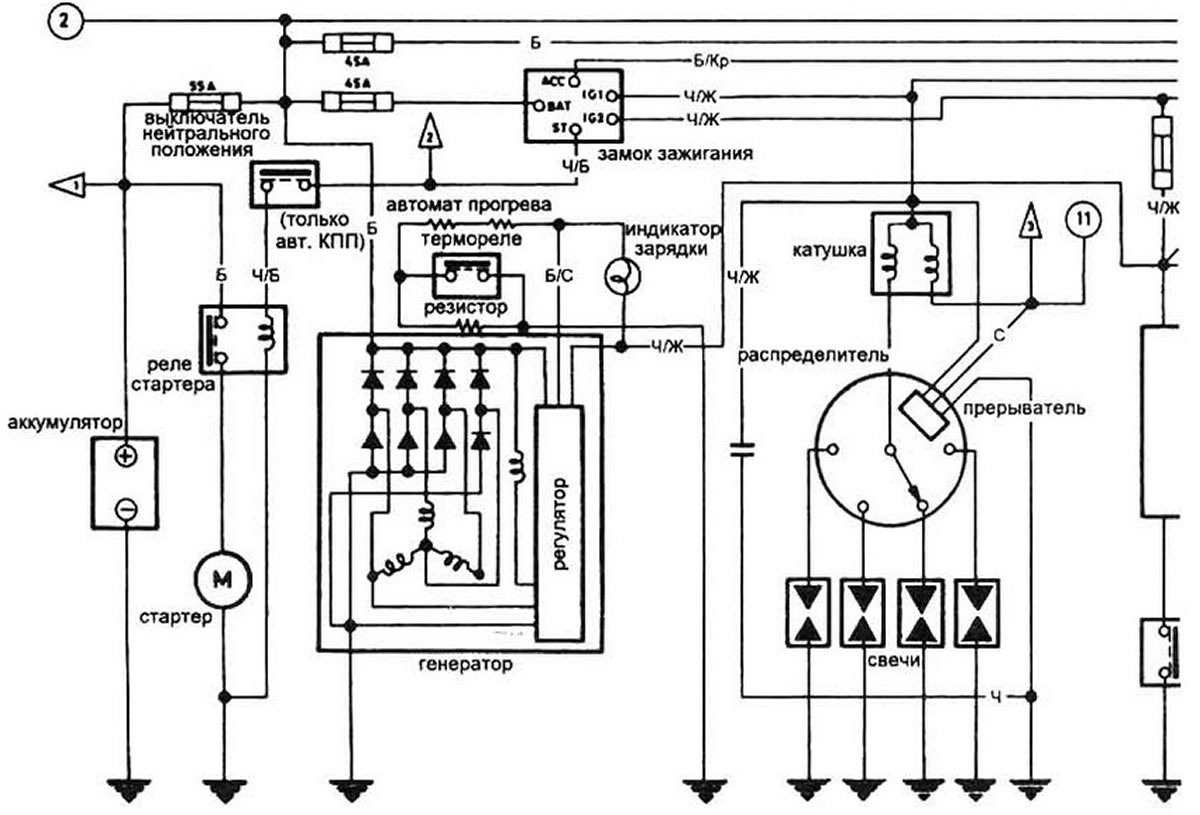

Основная схема — Shuttle (1984-1987 гг.)



Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »


(Обратитесь к первоисточнику на сайте: hondabook.ru)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Эта информация была проверена: Ярослав Ширяев
