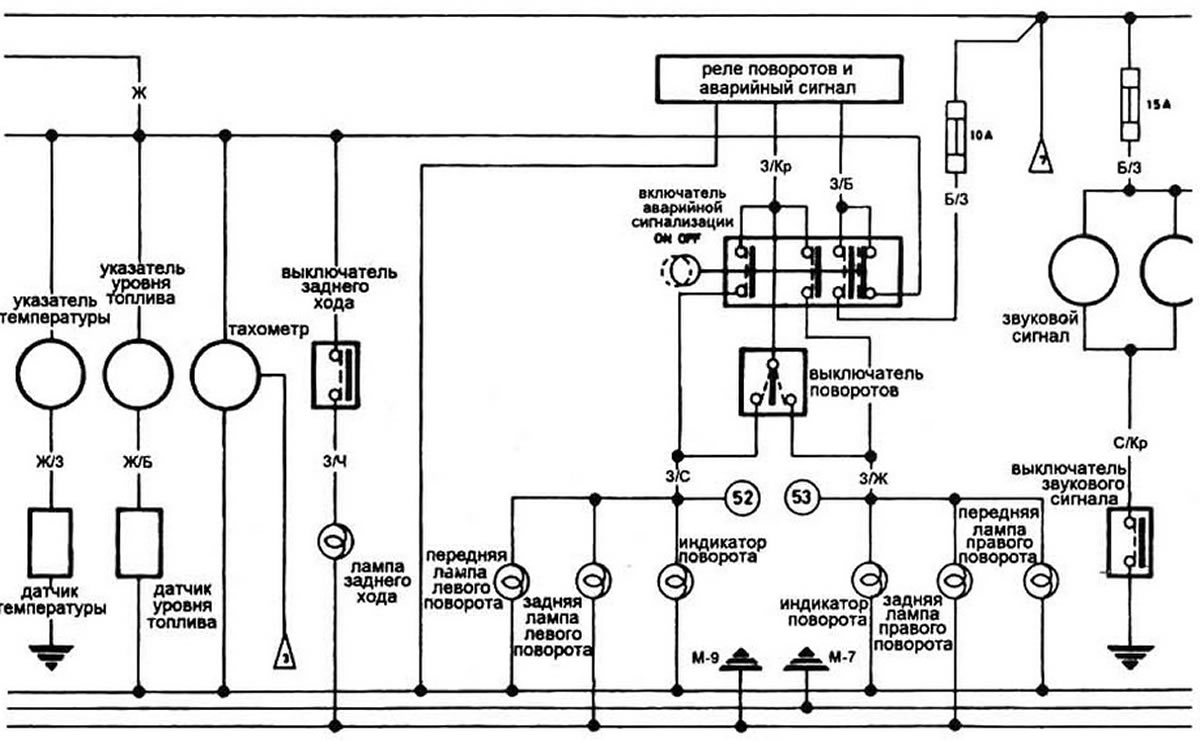

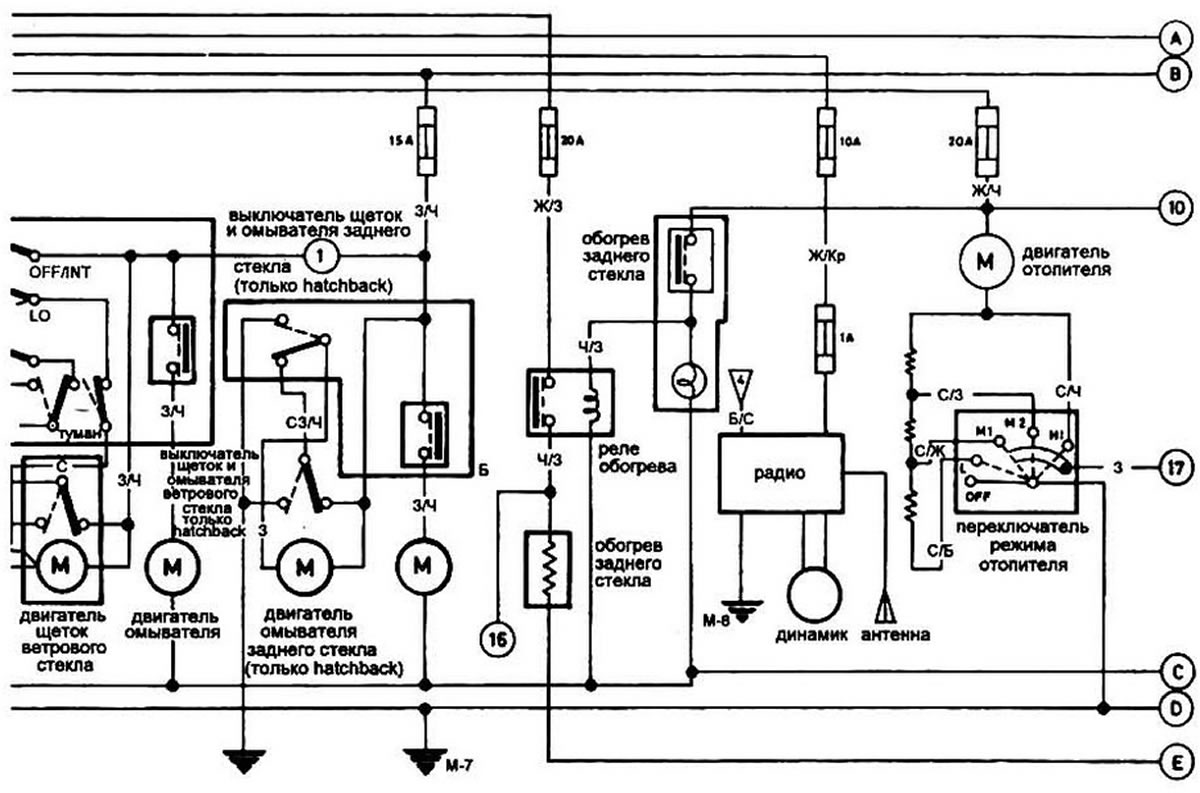

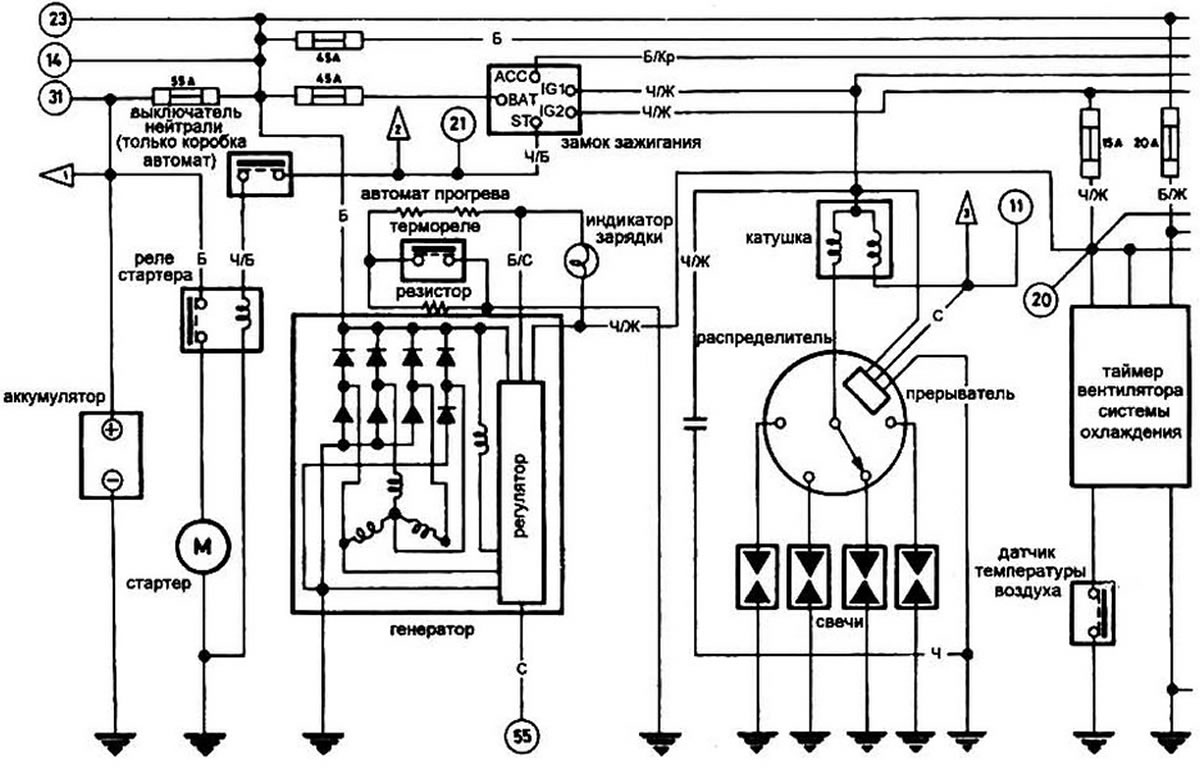

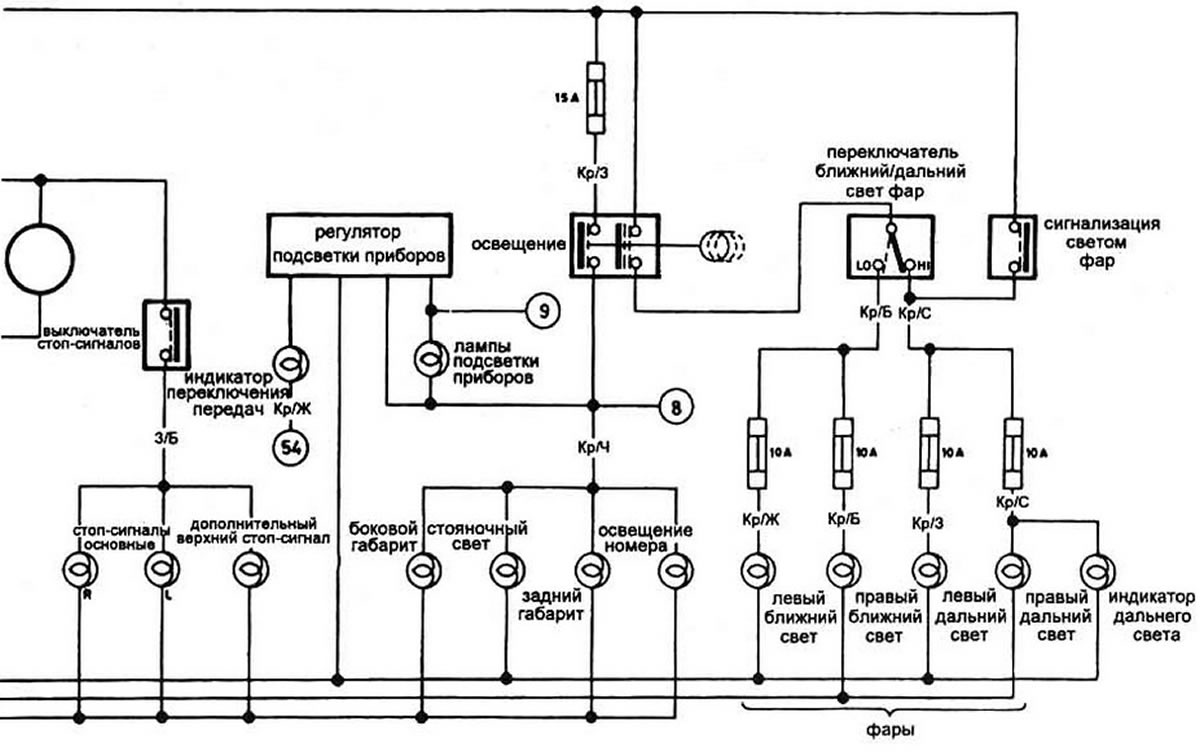

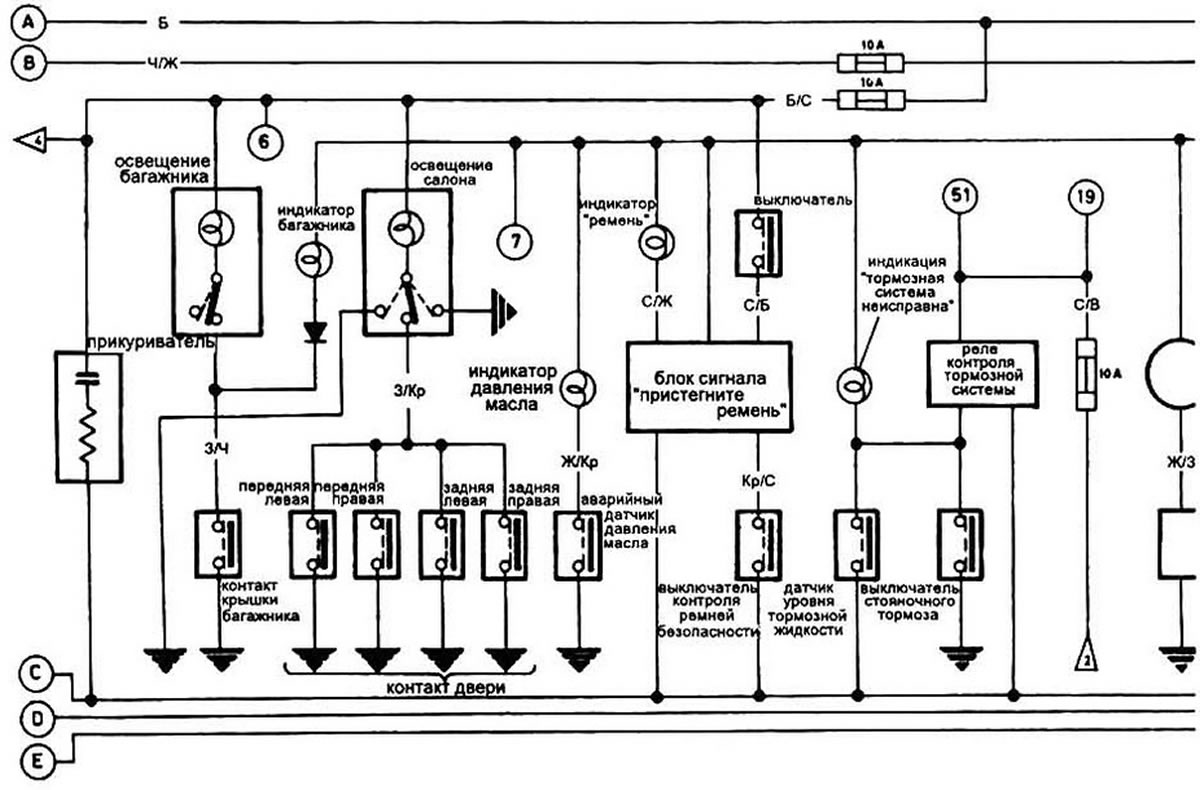

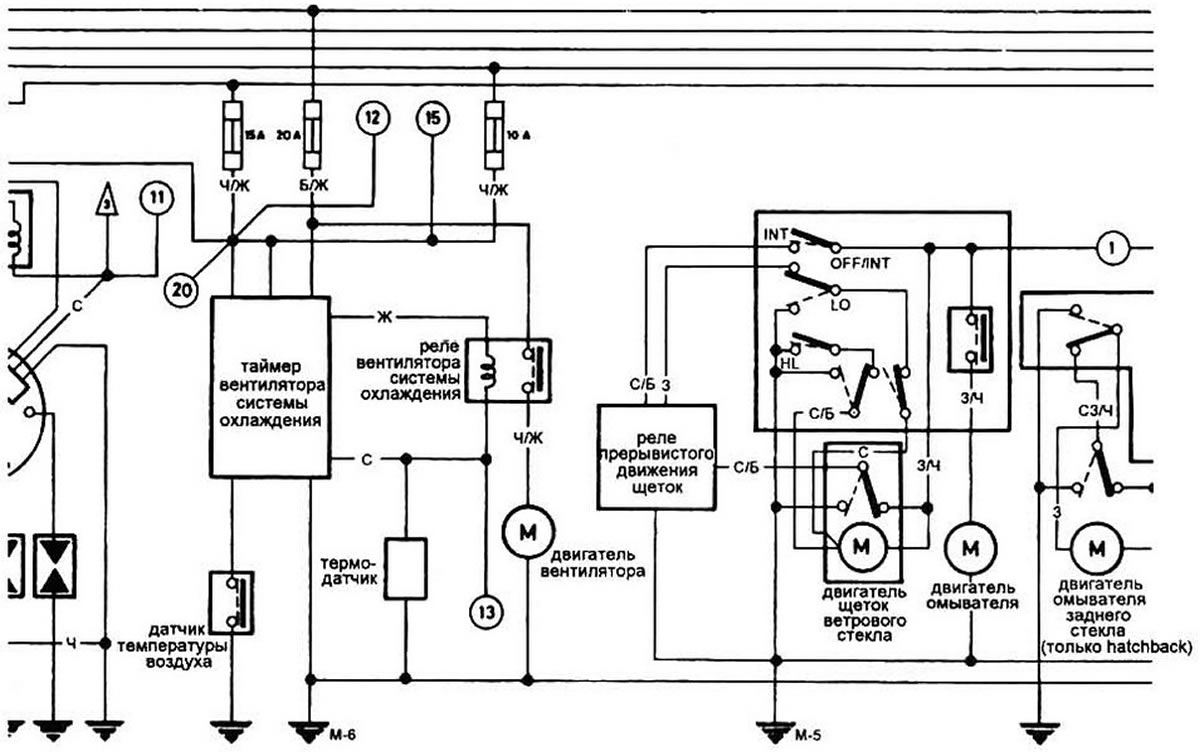

Основная схема — Hatchback и Sedan (1984-1987 гг.)



Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »


[Полная версия на сайте-источнике: HondaBook.ru]
