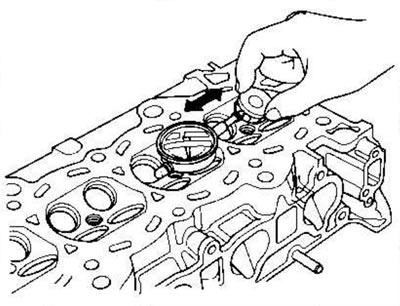

2. Выдвиньте клапан из направляющей втулки приблизительно на 10мм, затем измерьте зазор между направляющей втулкой и штоком при помощи индикатора путем покачивания клапана в направляющей втулке.
- Если измерение превышает предел, проведите повторное измерение при помощи нового клапана.
- Если теперь измерение в пределах нормы, выполните сборку с новым клапаном.
- Если измерение с новым клапаном все еще превышает предел, переходите к п. 3.
Зазор между штоком и направляющей втулкой впускного клапана:
| Стандарт (новый) | 0,06-0,11 мм |
| Предел | 0,16 мм |
Зазор между штоком и направляющей втулкой выпускного клапана:
| Стандарт (новый) | 0,11-0,16 мм |
| Предел | 0,22 мм |
3. Вычтите наружный диаметр штока клапана, измеренного микрометром, из внутреннего диаметра направляющей втулки, измеренного нутромером или сферическим калибром-пробкой. Проведите измерения в трех местах вдоль штока клапана и в трех местах внутри направляющей втулки. Разность между наибольшим измерением направляющей и наименьшим измерением штока не должна превышать предельный износ.
Зазор между штоком и направляющей втулкой впускного клапана:
| Стандарт (новый): | 0,030-0,055 мм |
| Предел: | 0,08 мм |
Зазор между штоком и направляющей втулкой выпускного клапана:
| Стандарт (новый): | 0,055-0,080 мм |
| Предел: | 0,11 мм |
