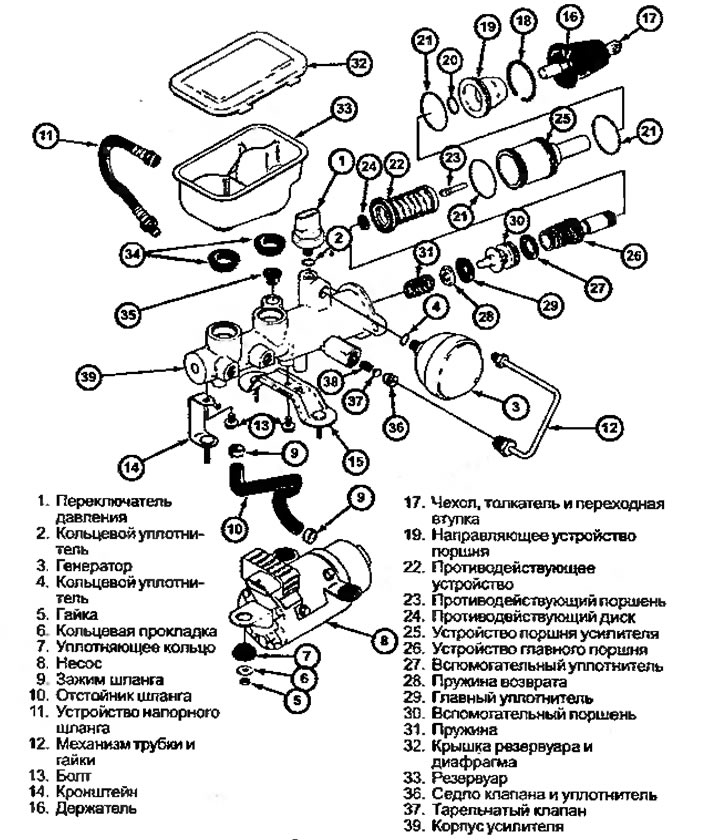

Рисунок 7.21. Устройство электрогидравлического усилителя в разобранном виде
Ему не требуется сообщения с двигателем с помощью шланга, он обеспечивает большое усиливающее действие, и его можно использовать в сочетании с любым двигателем. Небольшой, на 12 вольт, лопастный насос с электромотором наполняет гидроаккумулятор, и усилитель в процессе своей работы использует масло аккумулятора, в случае необходимости, при помощи откачивающего насоса. Работой насоса управляет реле давления (переключатель давления). Когда давление в аккумуляторе падает ниже 3500 кПа, переключатель закрывается и насос начинает работать. Когда давление становится выше 4500 кПа, переключатель открывается и насос прекращает работу. Насос обычно проходит короткий цикл: менее чем за 20 секунд он заполняет аккумулятор и обычно не включается снова до тех пор, пока не выключаются тормоза.
