Работа вакуумного усилителя тормозной системы

  • Главная
  • Автомобильные статьи
  • Устройство тормозных систем
  • Работа вакуумного усилителя тормозной системы
0
Большинство усилителей имеют три рабочих позиции — состояние покоя, состояние действия и состояние фиксации. Это позиции определяются силой давления на толкатель клапана. В состоянии покоя давления на толкатель клапана нет. При включении тормоза возникает достаточное давление для сжатия противодействующего диска. В состоянии фиксации противодействующий диск частично сжат. С состоянии покоя вакуумный клапан открыт, а воздушный — закрыт. При включении тормоза вакуумный клапан закрыт, а воздушный — открыт. В состоянии фиксации открыты оба клапана. Эти позиции определяются степенью давления на педаль тормоза и тем, движется педаль или находится в неподвижном состоянии (рис. 7.10). Клапан приводится в действие тогда, когда достаточное по силе давление на педаль сжимает противодействующий диск. Движение диска и клапанов оказывает воздействие на усилитель, и это в свою очередь приводит в движение диафрагму и суппортную пластину^. Двигаясь, суппортная пластина меняет положение противодействующего диска и клапанов, и в этом случае механизм приходит в состояние фиксации. Водитель может увеличивать или уменьшать силу торможения в этой позиции, увеличивая или уменьшая давление на педаль тормоза. Биение происходит тогда, когда на педаль тормоза давят с такой силой, что противодействующий диск сжимается полностью. С этого момента давление от педали тормоза передается через противодействующий диск к гидравлическому толкателю с выходной мощностью усилителя.

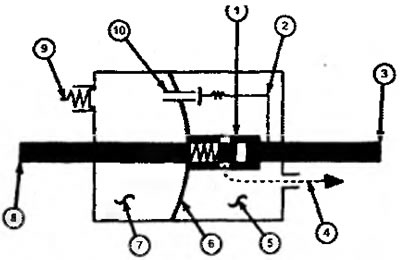

Рисунок 7.10. На этой схеме вакуумного усилителя…

Рисунок 7.10. На этой схеме вакуумного усилителя показаны: вакуумный клапан (1) клапан выравнивания сцепления (2) педаль толкателя (3) впускное отверстие для атмосферного воздуха (4) вакуумная камера В (5) диафрагма (6) вакуумная камера А (7) толкатель главного тормозного цилиндра (8) вакуумный контрольный клапан (9) выравниватель или вакуумный клапан (10). Во время включения тормоза давление в вакуумной камера В увеличивается




Когда усилитель находится в состоянии покоя, пружина возврата диафрагмы толкает пластину диафрагмы вместе с диафрагмой и контрольным клапаном к задней части усилителя. Затем пружина контрольного клапана располагает его таким образом, что воздушный клапан оказывается закрытым, а вакуумный — открытым. Коллекторный вакуум оказывается с обеих сторон диафрагмы (рис. 7.11). Только в этот момент воздух может проникнуть сквозь усилитель или к нему вовнутрь.

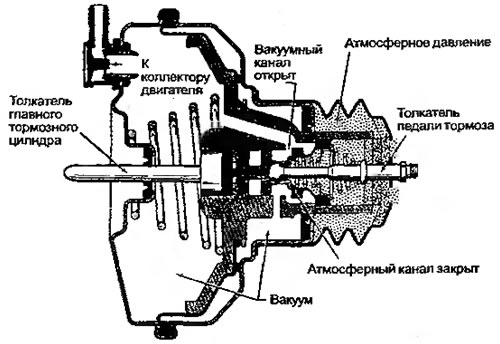

Рисунок 7.11. Вакуумный усилитель в состоянии…

Рисунок 7.11. Вакуумный усилитель в состоянии покоя


При включении тормозов сила, идущая от тормозной педали через стержень клапана или толкатель надавливает на внутреннюю часть клапана через противодействующий диск в сторону диафрагмы. Обычно противодействующий диск сжимается и дает возможность плунжеру клапана изменить положение в своем пазу, чтобы выполнить два различных действия. В первую очередь закрывается вакуумный клапан. Это перекрывает поток от одной стороны диафрагмы к другой. Второе действие заключается в том, что открывается воздушный клапан, и воздух попадает в заднюю камеру. Это обеспечивает разницу давления диафрагмы, необходимую для работы усилителя (рис. 7.12). Затем диафрагма движется вперед, приводя в действие тормоза, и благодаря плавающему клапану механизм приходит в состояние фиксации. В этом состоянии давление с обеих сторон диафрагмы и сила воздействия на главный тормозной цилиндр не меняется (рис. 7.13.). При включении тормоза воздушного потока между усилителем и коллектором нет, поэтому двигатель продолжает работать в прежнем режиме. В усилитель попадает некоторое количество воздуха через воздушный клапан. Иногда движение воздуха становится слышимым, особенно если двигатель выключен.

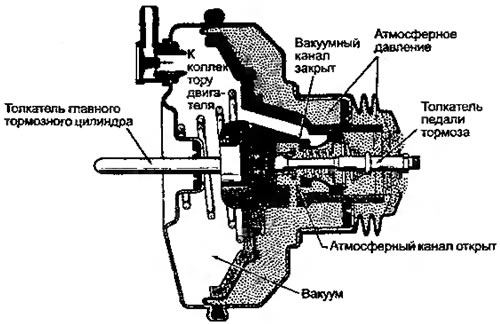

Рисунок 7.12. Когда толкатель педали движется…

Рисунок 7.12. Когда толкатель педали движется внутрь, он приводит в движение контрольный клапан, из-за чего вакуумный канал закрывается, а атмосферный — открывается. Это повышает давление с правой стороны диафрагмы, что приводит в действие усилитель

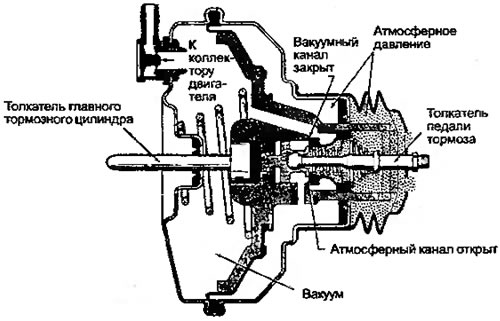

Рисунок 7.13.В состоянии фиксации закрыты и…

Рисунок 7.13.В состоянии фиксации закрыты и вакуумный, и атмосферный каналы, благодаря чему давление с правой стороны диафрагмы не меняется. Это обеспечивает одинаковое давление во всей тормозной системе


Эта информация была проверена: Кирилл Абрамов
