Работа электрогидравлического усилителя тормозной системы

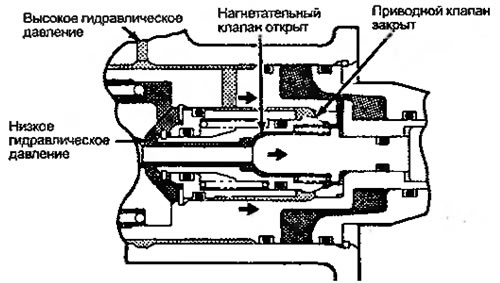

Электрогидравлический усилитель работает таким же образом, как и гидравлический, хотя и использует другие виды клапанов. Поток жидкости идет из канала аккумулятора с высоким давлением к краю внешнего контрольного клапана; обратный поток идет от внутреннего контрольного клапана к каналу возврата резервуара. Внешний и внутренний клапаны устанавливаются в заданное положение с помощью толкателя, противодействующего диска и поршня усилителя. Они обеспечивают снижение (высвобождение), повышение и удержание (фиксацию) гидравлического давления, приводящего в действие поршень. Их работа показана на рис. 7.24-7.26.

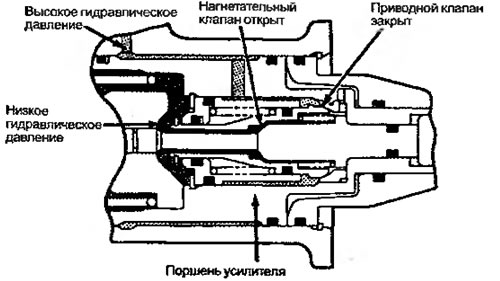

Рисунок 7.24. Когда тормоза находятся в состоянии фиксации, одной клапан закрыт, а нагнетательный клапан открыт, ому на поршне усилителя нет усиливающего давления

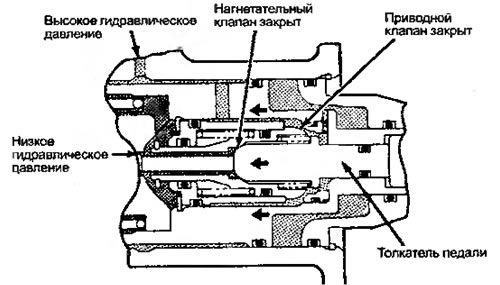

Рисунок 7.25. Когда тормоза включены, приводной клапан открыт, а нагнетательный клапан закрыт, благодаря чему давление жидкости передается в камеру поршня усилителя
