Увага! Під час зняття та встановлення троса не перекручуйте та не перегинайте трос надмірно. Деформований трос може стати причиною незадовільної роботи гальма стоянки або обриву троса.
1. Послабте колісні гайки.
2. Підніміть автомобіль домкратом так, щоб піднялися колеса.

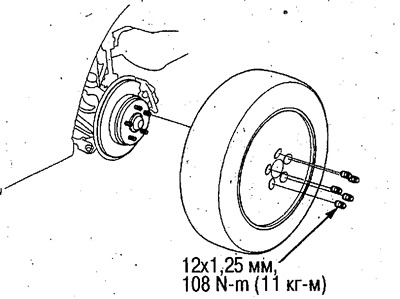

3. Зніміть задні колеса.
Перед встановленням очистіть контактні поверхні коліс та гальмівних дисків.
4. Зніміть шплінт і відкрутіть корончасту гайку шарового шарніра верхнього важеля. Закрутіть гайку (12 мм) на палець шарового шарніра так, щоб торці гайки та пальця вирівнялися.

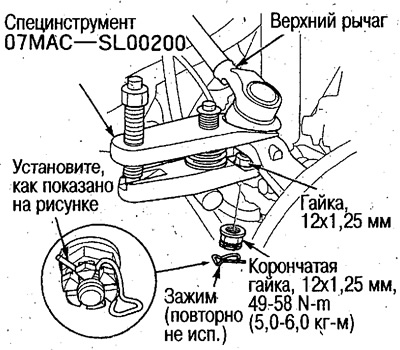

5. За допомогою спецінструменту від'єднайте шаровий шарнір верхнього важеля від кулака.
Про використання спецінструменту див. Передня та задня підвіска.
6. Зніміть колісний датчик та електропроводку (див. нижче).
7. Від'єднайте тягу заднього стабілізатора від кріплення кронштейна стабілізатора (моделі 2WD (див. Передня та задня підвіска)).

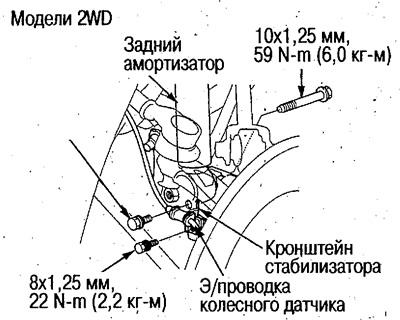

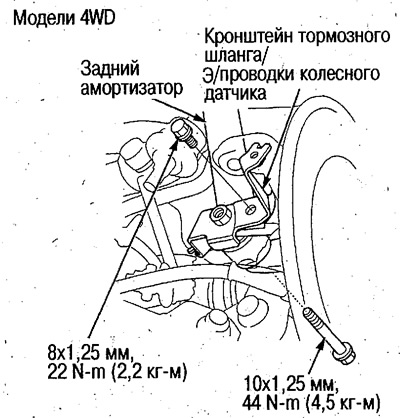

8. Відкрутіть болт кріплення амортизатора та зніміть кронштейн стабілізатора (моделі 2WD) або зніміть кронштейн гальмівного шлангу/електропроводу колісного датчика (моделі 4WD).
 |
 |

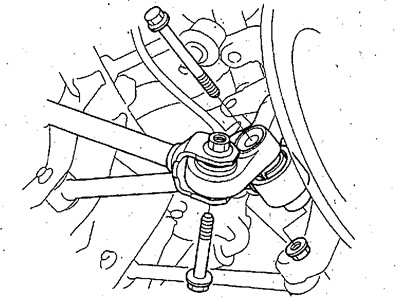

9. Від'єднайте поперечний та нижній важелі від кулака.

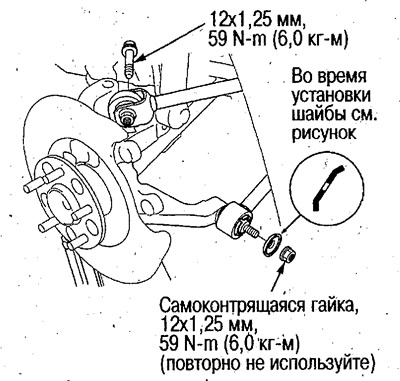

10. Від'єднайте утримуючий та керуючий важелі від кулака.

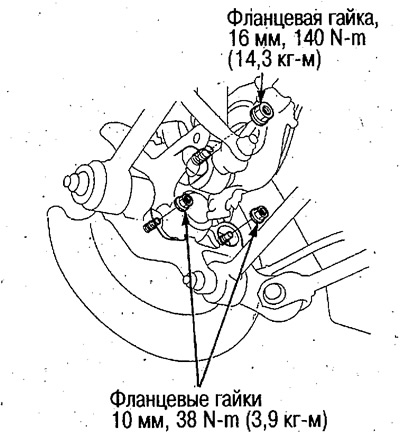

11. Відкрутіть гайки для кріплення та зніміть опорний диск з кулака.
12. Зніміть гальмівний супорт і гальмівний шланг з кулака (див. вище).
13. Зніміть гальмівні колодки (див. вище).

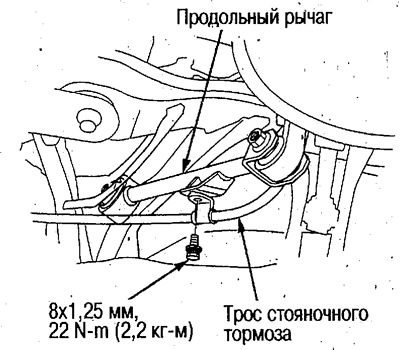

14. Від'єднайте трос гальма стоянки з поздовжнього важеля.

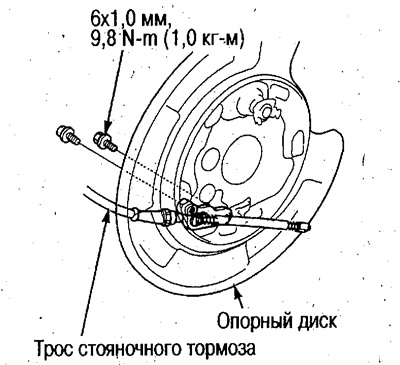

15. Від'єднайте трос гальма стоянки з опорного диска.
16. Виконайте установку у порядку, зворотному зняттю, звертаючи увагу на таке.
Не пошкодіть пильовики шарнірів під час встановлення верхнього важеля.
Затягніть корончасту гайку верхнього важеля з мінімальним зусиллям, а потім доверніть гайку так, щоб можна було встановити шплінт.
Встановлюйте нові шплінти.
Виконайте встановлення важелів підвіски в наступному порядку:
- Встановіть компоненти та закрутіть від руки болти/гайки.
- Переведіть вагу автомобіля на підвіску, підперши її домкратом.
- Затягніть болти/гайки з потрібним зусиллям.
Очистіть контактні поверхні гальмівного диска та колеса від сторонніх частинок:
17. Після встановлення виконайте перевірку та регулювання.
Гальма стоянки (див. вище).
Кут установки коліс (див. Передня та задня підвіска).
