Hátsó fékbetétek — ellenőrzés és csere (Honda Avancier 1)

Vizsgálat

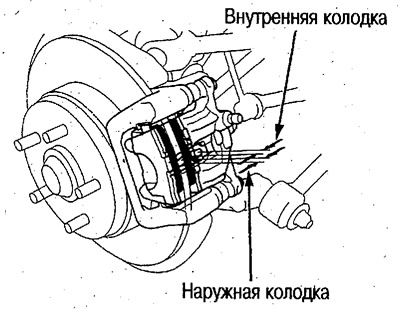

Mérje meg a bélés vastagságát, és ha kisebb, mint a maximális, cserélje ki a betéteket készletben.

• Normál vastagság: 9,0 mm
• Határvastagság: 1,6 mm

A fémlemez vastagságát nem veszik figyelembe.

Csere

Figyelem. Ügyeljen arra, hogy ne kerüljön olaj a féktárcsa és a fékbetétek érintkezési felületére.

1. Távolítsa el a féktömlő tartóját az alsó lengéscsillapító tartóról.

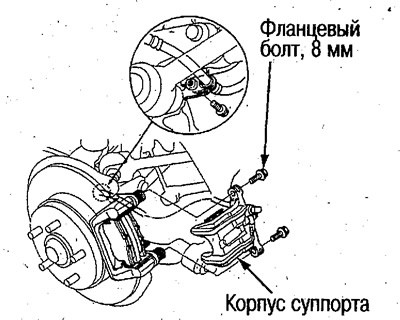

2. Fogja meg a csap hatszögletű részét egy villáskulccsal, csavarja ki a karimacsavarokat (8 mm), és távolítsa el a féknyereg testét.



3. Akassza fel a féknyereg testét dróttal.

Figyelem. Ne akassza le a féknyerget a féktömlőről. Ügyeljen arra, hogy ne sértse meg a féktömlőt a konzollal vagy más alkatrészekkel.

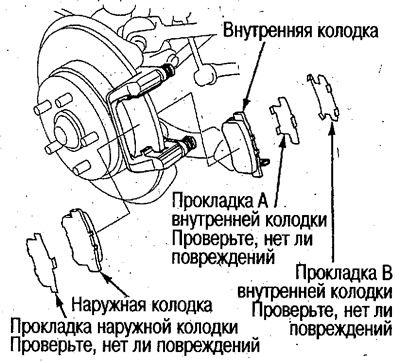

4. Távolítsa el a betéteket és a távtartókat a féknyereg tartójából.



5. Távolítsa el a tartókat.

6. Tisztítsa meg a féknyereg tartóját a szennyeződésektől.

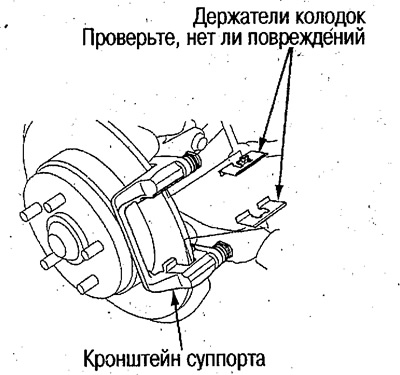

7. Szerelje fel a tartókat.

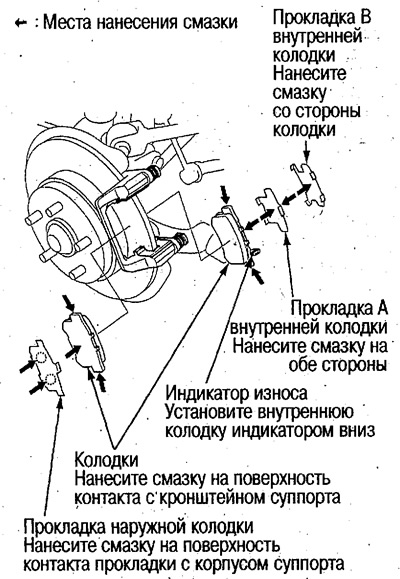

8. Vigye fel a Dalkarubu 528D-t az ábrán látható területekre.

Figyelem.

• Vigye fel úgy, hogy a tömítések beszerelése közben ne préseljön ki.
• Ügyeljen arra, hogy ne kerüljön olaj a féktárcsa és a fékbetétek érintkezési felületére.

9. Tisztítsa meg a féknyereg testét a szennyeződésektől, és óvatosan nyomja meg a dugattyút.



Ellenőrizze, hogy nem szivárog-e a fékfolyadék a tartályból.

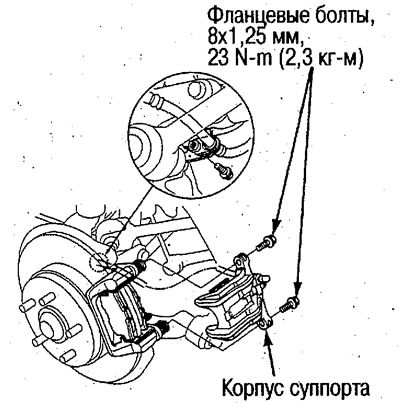

10. Szerelje vissza a féknyereg testét, és húzza meg a karima csavarját (8 mm).



11. Szerelje fel a féktömlő tartóját az alsó lengéscsillapító tartóra.

12. Nyomja meg többször a fékpedált, és húzza ki a dugattyút.

Figyelem. Ne induljon el úgy, hogy a dugattyúk nincsenek kinyújtva. Ha a dugattyú túlságosan be van húzva, előfordulhat, hogy a pedál első lenyomásakor a fékezőhatás nem lesz elegendő.

13. Ellenőrizze a fékfolyadék szintjét a főfékhenger tartályában.

14. Beszerelés után ellenőrizze, hogy a féktömlő meg van-e törve, vagy nem szivárog-e a fékfolyadék.
