Test solenoida za blokiranje ključa
Ovo područje sadrži komponente dodatnog sigurnosnog sustava sa zračnim jastukom (SRS). Pregledajte položaje SRS komponenti, mjere opreza i postupke prije pokušaja bilo kakvog popravka ili servisa.
1. Uklonite donji poklopac ploče s instrumentima.
2. Odvojite konektor prekidača brave ključa od sklopa brave stupa upravljača.
3. Pomaknite ručicu mjenjača u položaj P.
4. Provjerite prisutnost vodljivosti između kontakata utičnice pri uvođenju ključa i odsutnost vodljivosti pri izvlačenju ključa.
5. Uvjerite se da se ključ ne može ukloniti kada je pin #2 pod naponom, a pin #1 uzemljen.
- Ako se ključ ne može izvaditi, solenoid za blokadu ključa je u redu.
- Ako se ključ može izvaditi, zamijenite sklop brave stupa upravljača (solenoid za blokiranje ključa ne isporučuje se zasebno).
Test prekidača za parkiranje
1. Uklonite prednju konzolu.
2. Odvojite konektor parkirnog prekidača.
3. Pomaknite ručicu mjenjača u položaj P, zatim provjerite neprekinutost između pinova konektora. Vodljivost bi trebala biti
4. Pomaknite ručicu mjenjača iz položaja P, zatim provjerite neprekinutost. Ne bi trebalo biti provodljivosti.
5. Ako je prekidač za parkiranje neispravan, zamijenite ploču za zaključavanje.
Bilješka:
- Prekidač za parkiranje ne isporučuje se odvojeno od ploče za zaključavanje; čine jednu cjelinu.
- Ako je potrebno zamijeniti parkirni prekidač, pogledajte dolje Rastavljanje ručice mjenjača za više detalja.
Test solenoida za zaključavanje mjenjača
1. Uklonite prednju konzolu.
2. Odvojite konektor solenoida za zaključavanje mjenjača.
3. Spojite pin #1 na pozitivni pol baterije i pin #2 na negativni pol akumulatora.
4. Provjerite može li se poluga mjenjača pomaknuti iz položaja P. Odvojite priključke akumulatora od konektora solenoida za zaključavanje mjenjača, pomaknite ručicu mjenjača natrag u položaj P i provjerite je li uskočila u nju.
Napomena: Nemojte priključivati napajanje na pin #2 (obrnuti polaritet), inače ćete oštetiti diodu unutar solenoida.
5. Provjerite otpuštanje mjenjača kada je poluga za otpuštanje pritisnuta i blokadu kada je poluga za otpuštanje otpuštena.
6. Ako solenoid ne radi, zamijenite ga.
Zamjena solenoida za zaključavanje mjenjača
1. Uklonite prednju konzolu.
2. Odvojite konektor solenoida za zaključavanje mjenjača.
3. Uklonite dva vijka sa strane prekidača odabira, zatim uklonite solenoid za zaključavanje mjenjača.
4. Umetnite klip i oprugu klipa u novi solenoid za zaključavanje mjenjača.
5. Nanesite silikonsku mast na vrh graničnika mjenjača na graničnoj ploči i klipu.
6. Ugradite solenoid za zaključavanje mjenjača poravnavanjem stražnjeg dijela klipa solenoida za zaključavanje mjenjača s vrhom graničnika za zaključavanje mjenjača.
7. Ugradite solenoid za zaključavanje mjenjača s dva vijka, zatim spojite konektor.

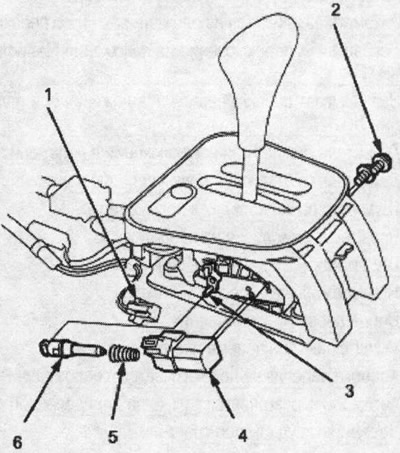

1. KONEKTOR SOLENOIDA BLOKADE MJENJAČA
2. VIJAK, 3 Nm (0,3 kgf/m)
3. GRANIČNI KRAJ BLOKADE ZUPČANIKA
4. SOLENOID BLOKADE MJENJAČA
5. OPRUGA ZA ČEP
6. ČEP
