Индикаторы уровня тормозной жидкости

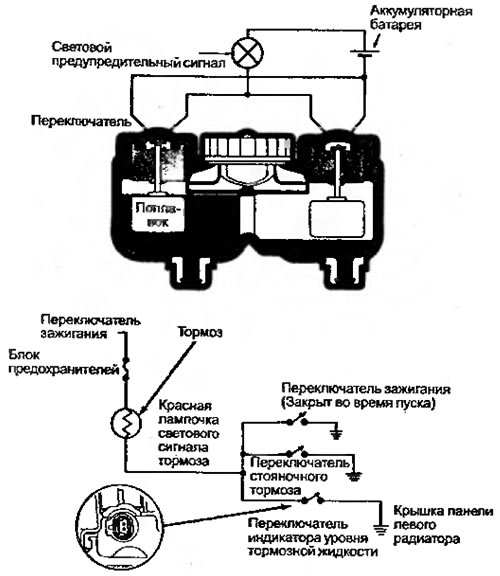

Световые индикаторы, сигнализирующие о понижении давления в гидросистеме, имеются в большинстве современных автомобилей. Этот световой индикатор приводится в действие с помощью переключателя, находящегося в резервуаре главного тормозного цилиндра и приводимого в действие поплавком. Когда уровень тормозной жидкости падает, поплавок опускается, что приводит к замыканию контактов цепи; световой индикатор при этом зажигается (рис. 6.67).



Световые индикаторы, сигнализирующие о понижении давления в гидросистеме, имеют простой электрический контур. Провод соединяет положительный выход переключателя зажигания через сигнальную лампочку со входом переключателя индикатора уровня тормозной жидкости у главного тормозного цилиндра. Другой провод соединяет выход этого переключателя с массой автомобиля.

На некоторых автомобилях с этим переключателем иногда возникает следующая проблема: электрическое излучение от искрового разряда, идущего от коммутационного шнура, может приводить к включению лампочки индикатора уровня тормозной жидкости. Чтобы этого не происходило, коммутационный шнур должен находиться не менее чем в двух дюймах от места, где находится переключатель.
