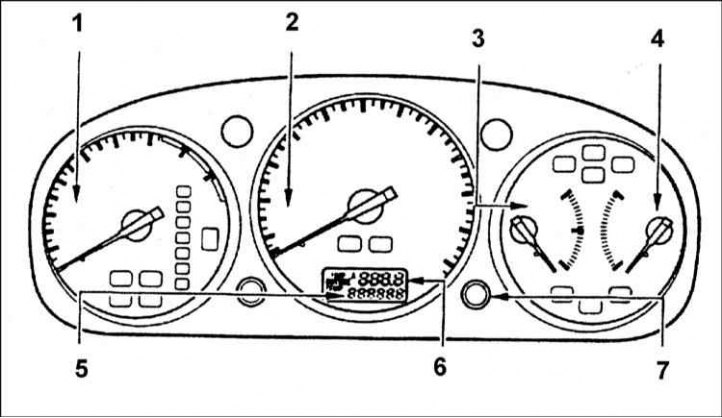

Схема размяшчэння паказальнікаў камбінацыі прыбораў
1 - Тахометр; 2 - Спідометр; 3 - Паказальнік запасу паліва; 4 - Вымяральнік тэмпературы рухавіка; 5 - Адометр (лічыльнік поўнага кіламетражу); 6 - Лічыльнік кіламетражу бягучай паездкі / паказальнік тэмпературы вонкавага паветра; 7— Кнопка скіду паказанняў лічыльніка бягучага прабегу
Схема размяшчэння паказальнікаў камбінацыі прыбораў прадстаўлена ілюстрацыі.
Тахометр
Тахометр паказвае частату кручэння каленчатага вала рухавіка ў абарачэннях у хвіліну. У пазбяганне выйсця рухавіка з ладу забараняецца перавышаць максімальна дапушчальную частату кручэння каленчатага вала (стрэлка тахометра ніколі не павінна заходзіць у чырвоную зону шкалы).
Спідометр
Спідометр паказвае хуткасць руху аўтамабіля. Адзінкай вымярэння звычайна служыць км/г, у некаторых выпадках на цыферблаце вымяральніка можа быць нанесена дзве шкалы: км/г і мілі/г. Часам у камплектацыю аўтамабіля можа ўваходзіць сігнальны зумер перавышэння дапушчальнай бяспечнай хуткасці руху (120 км/ч).
Паказальнік узроўня паліва ў баку
Прыбор рэгіструе бягучую колькасць паліва ў баку. Хібнасць паказанняў вымяральніка мінімальная, калі аўтамабіль знаходзіцца на роўнай гарызантальнай пляцоўцы. Пры руху аўтамабіля па звілістых або ўзгорыстых дарогах хібнасць прыбора павялічваецца. Пры выключэнні запальвання стрэлка паказальніка пераходзіць у нулявое становішча. Адразу пасля павароту ключа запальвання ў становішча "ON" (II) стрэлка паказальніка пераходзіць у становішча, якое адпавядае фактычнай колькасці паліва ў баку.
Паказальнік тэмпературы рухавіка
Прыбор рэгіструе тэмпературу астуджальнай вадкасці рухавіка. Нармальная працоўная тэмпература рухавіка пры эксплуатацыі аўтамабіля ў звычайных умовах адпавядае сярэдняму становішчу стрэлкі паказальніка. У цяжкіх ўловах эксплуатацыі, напрыклад, у вельмі гарачае надвор'е ці пры працяглым уздыме ў гару стрэлка паказальніка можа падняцца да верхняй чырвонай адзнакі на шкале. Калі тэмпература рухавіка павялічылася настолькі, што стрэлка паказальніка заходзіць у межы чырвонага дыяпазону шкалы вымяральніка (Н), варта неадкладна спыніць рух, з'ехаўшы на абочыну, прыпаркаваць аўтамабіль, вырабіць праверку стану сістэм астуджэння на прадмет высвятлення чыннікаў перагрэву рухавіка
Адометр
Одометр фіксуе агульны прабег аўтамабіля ў кіламетрах ці мілях, у залежнасці ад варыянту выканання.
Лічыльнік бягучага кіламетражу прабегу/паказальнік тэмпературы вонкавага паветра
Лічыльнік рэгіструе бягучы прабег аўтамабіля з моманту апошняга скіду паказанняў (у кіламетрах ці мілях, у залежнасці ад варыянту выканання). Скід паказанняў лічыльніка вырабляецца пры дапамозе адмысловай кнопкі, умантаванай у прыборны шчыток правей зборкі спідометра. На некаторых мадэлях дысплей лічыльніка можа выкарыстоўвацца для высвечвання дадзеных аб тэмпературы вонкавага паветра. Пераключэнне дысплея вымяральніка вырабляецца згаданай вышэй кнопкай. Пры ўключэнні запальвання на дысплей будуць выводзіцца апошнія абраныя паказчыкі.
Заўвага. Некаторыя з мадэляў Honda Accord абсталяваны двума лічыльнікамі бягучага кіламетражу, пераключэнне паміж якімі ажыццяўляецца паслядоўнымі націскамі ўсё той жа кнопкі. Для абнулення паказанняў які-небудзь з лічыльнікаў варта вывесці іх на дысплей вымяральніка, затым утрымліваць кнопку скіду націснутай да з'яўлення на экране значэння "О".
Абнуленне паказанняў вымяральнікаў адбываецца таксама пры адлучэнні акумулятарнай батарэі.
