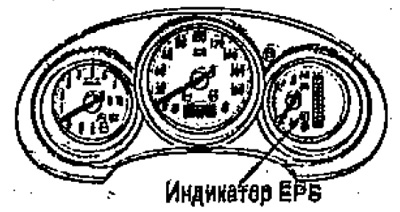

Примечание: при ключе заживания в положении "ON (II)" и незапущенном двигателе индикатор горит несколько секунд, в затем гаснет.
2. Если индикатор не гаснет, проведите диагностику электроусилителя рулевого управления.
а) Убедитесь, что положение рулевого колеса соответствует положению движения по прямой.
6) Поверните ключ в замке зажигания в положение "ON" (не запускайте двигатель).
в) Замкните вывод "SCS" на массу. Дли этого подсоедините тестер к диагностическому разъему "DLC" или подсоедините диагностический разъем "DLC" (А) к спецприспособлению (В), а выводы "4" и "9" спецприспособления замкните проводом.

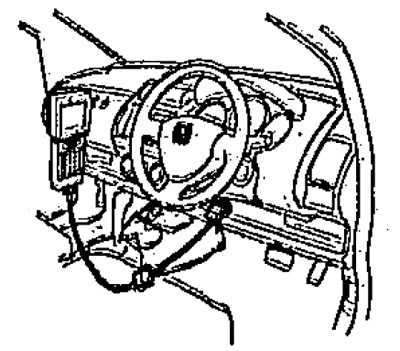

Диагностика с помощью тестера

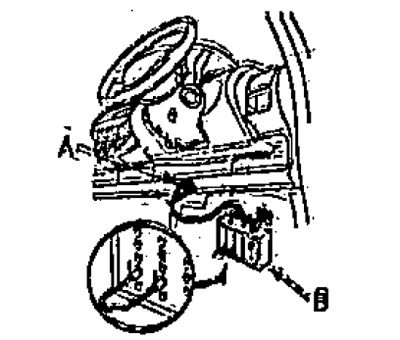

Диагностика с помощью спецприспособления
3. Считайте коды неисправностей по числу вспышек индикатора EPS.

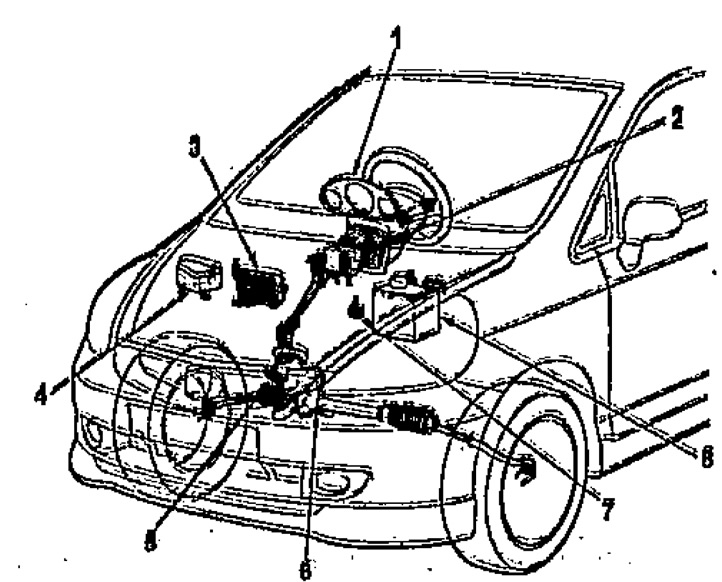

Расположение компонентов:
1 - комбинация приборов (индикатор EPS),
2 - блок реле в салоне,
3 - блок управления EPS,
4 - блок реле в моторном отсеке,
5 - датчик момента,
6 - рулевой механизм в сборе,
7 - диагностический разъем DLC,
8 - аккумуляторная батарея.
Примечание:

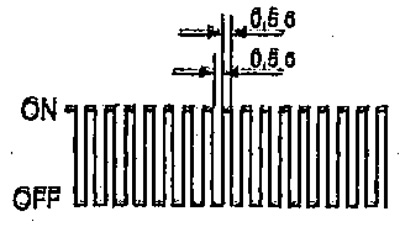

- При отсутствии неисправностей индикатор непрерывно мигает с частотой 1 раз в секунду.
- Коды неисправностей повторяются до поворота ключа в замке зажигания в положение "OFF".
- При наличии неисправности после паузы в 3 секунды начинается вывод кодов,
- Вывод кодов начинается с наименьшего.
- Первая последовательность вспышек соответствует первому числу диагностического кода, состоящего из двух чисел. После паузы в 2 секунды выводится вторая последовательность вспышек, соответствующая второму числу кода.
- См. рисунок "Считывание кодов неисправностей".
- Если при выключенном зажигании ("OFF") замкнуть вывод "SCS", на массу, а затем запустить двигатель, то система перейдет в режим считывания кодов. Если не запускать двигатель, а включить заживание ("ON"), то система переведёт в режим стирания кодов.
4. После считывания кодов неисправностей, сотрите их.
