Примечание:
- работу производите в перчатках,
- будьте осторожны, не повредите панель приборов.
1. Снимите центральную нижнюю отделку панели приборов.
2. Отсоедините разъемы и штекер антенны.
3. Снимите панель управления кондиционером и отопителем.

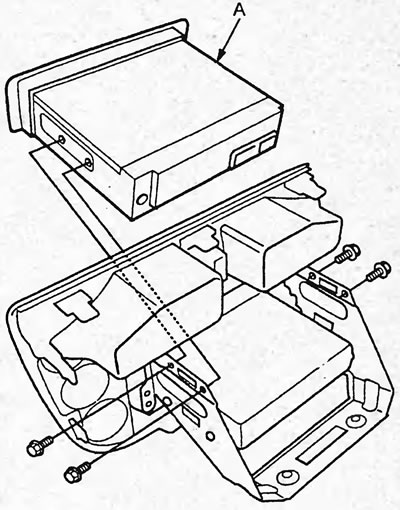

4. Отверните четыре болта и снимите магнитолу (А) с кронштейна.
5. Установку произведите в порядке, обратном снятию.

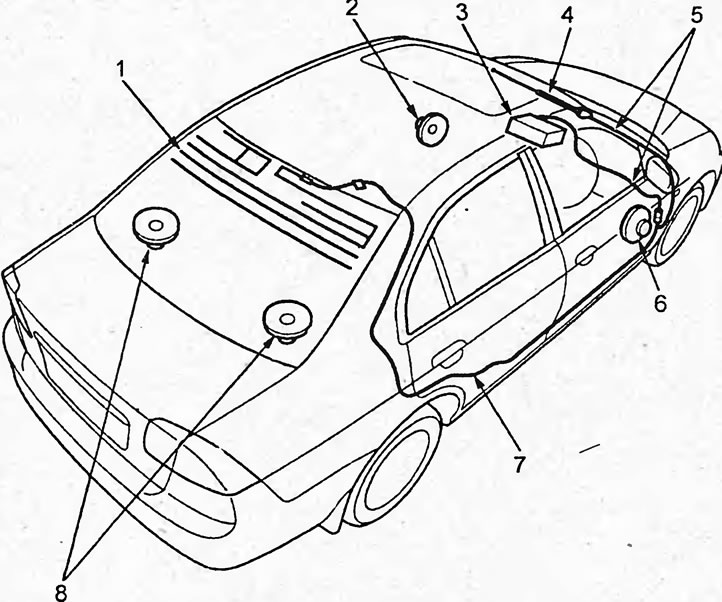

Расположение компонентов аудиосистемы (седан). 1 - антенна на заднем стекле, 2 - динамик левой передней двери, 3 - магнитола, 4 - антенна в передней стойке, 5 - кабель антенны, 6 - динамик правой передней двери, 7 - кабель антенны, 8 - динамики в задней полке.

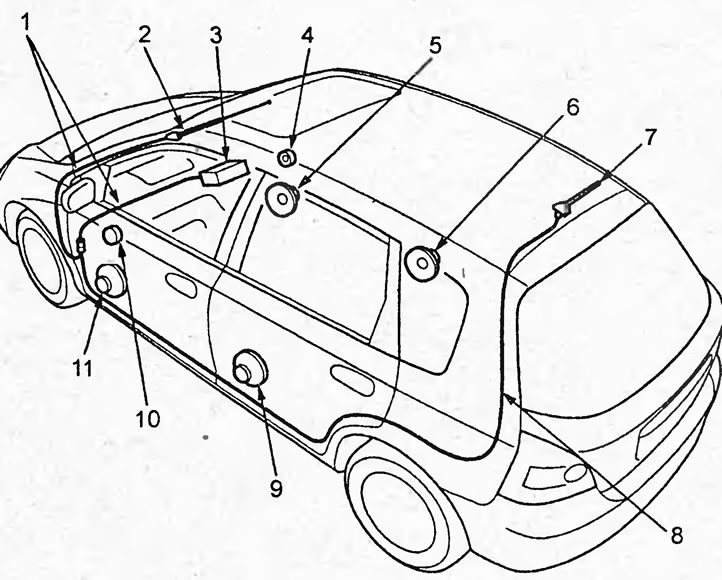

Расположение компонентов аудиосистемы (хэтчбек). 1 - кабель антенны, 2 - антенна в передней стойке, 3 - магнитола, 4 - левый динамик высоких частот, 5 - динамик левой передней двери, 6 - динамик левой задней двери, 7 - антенна на крыше, 8 - кабель антенны, 9 - динамик правой задней двери, 10 - правый динамик высоких частот, 11 - динамик правой передней двери.
Таблица. Выводы разъема магнитолы.
| Выводы | Цвет провода | Подключен к |
| 1 | Y/G | Антенна на крыше (модели с антенной на крыше) |
| 2 | Y/R | Предохранитель №8 (7,5 А) (монтажный блок в салоне) (замок зажигания) |
| 3 | - | Не используется |
| 4 | Sb* | Блок управления навигационной системой |
| 5 | Р | Динамик правой задней двери (+),[правый динамик в задней полке (+)] |
| 6 | BI/W | Динамик левой задней двери (+), [левый динамик в задней полке (+)] |
| 7 | G/Y | Динамик правой передней двери, правый динамик высоких частот (+) |
| 8 | G/B | Динамик левой передней двери (+), левый динамик высоких частот (+) |
| 9 | R/B | Переключатель управления освещением (питание подсветки) |
| 10 | W/R | Предохранитель №9 (10 А) (монтажный блок в моторном отсеке) (источник питания) |
| 11 | G* | Блок управления навигационной системой |
| 12 | W/BI* | Блок управления навигационной системой |
| 13 | W/G* | Блок управления навигационной системой |
| 14 | - | Не используется |
| 15 | BI/Y | Динамик правой задней двери (-), [правый динамик в задней полке (-)] |
| 16 | BI/B | Динамик левой задней двери (-), [левый динамик в задней полке (-)] |
| 17 | Gr/R | Динамик правой передней двери (правый динамик высоких частот (-) |
| 18 | Lg | Динамик левой передней двери (-), левый динамик высоких частот (-) |
| 19*3 | - | Не используется |
| 20 | B | Масса (G503) |
- [] - седан,
- модели с навигационной системой.
