Вентилятор радиатора, отопитель и кондиционер воздуха

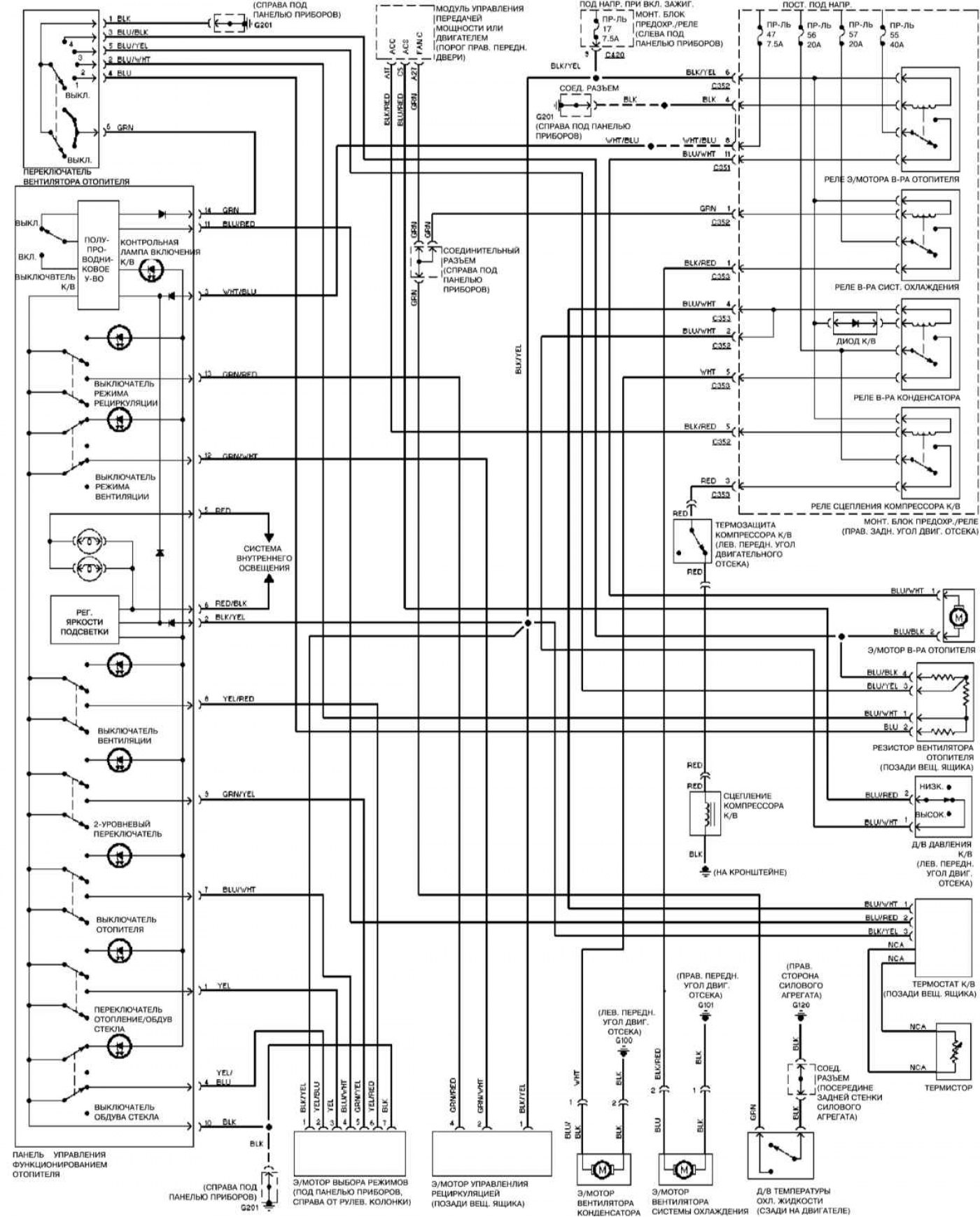

1994, 1995


Открыть большую картинку в новой вкладке »

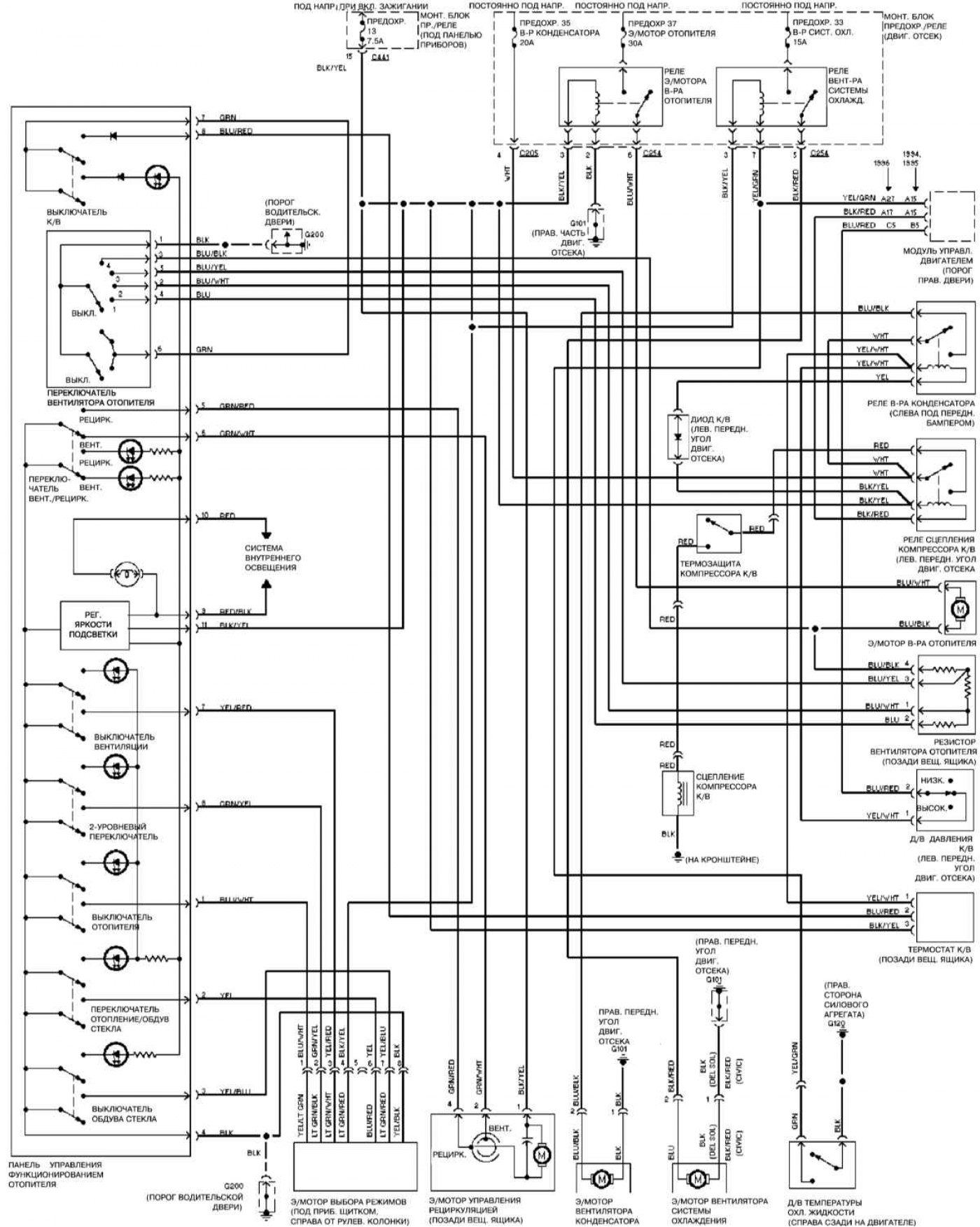

1996 – 1998


Открыть большую картинку в новой вкладке »

Список используемых в схемах аббревиатур и обозначения цветов электропроводки смотрите здесь →
