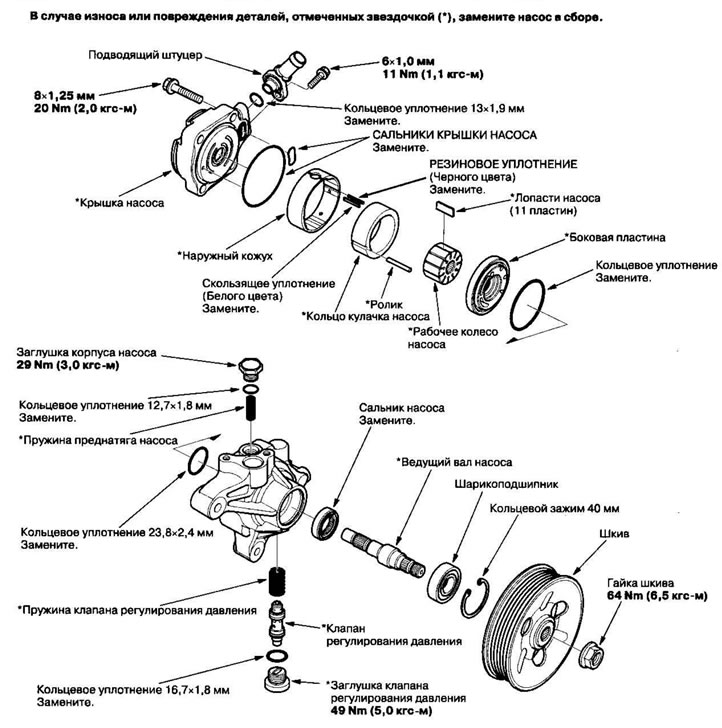

Насос в разобранном виде
Разборка
Примечание. При разборке руководствуйтесь изображением в разобранном виде.
1. Снимите насос гидроусилителя.
2. Слейте жидкость из насоса.

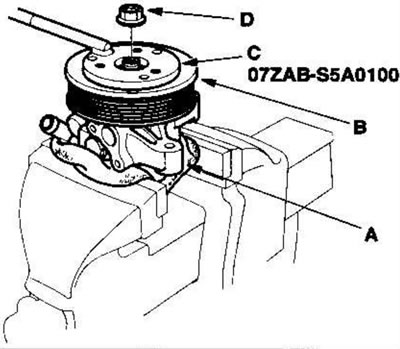

3. Закрепите насос гидроусилителя (А) в тисках с мягкими губками, зафиксируйте шкив (В) специнструментом (С), открутите гайку шкива (D) и снимите шкив (Е). Не повредите корпус насоса губками тисков.
4. Открутите подводящий штуцер и снимите кольцевое уплотнение.
5. Выверните заглушку из клапана регулирования давления, снимите кольцевое уплотнение, пружину клапана и клапан регулирования давления.
6. Выверните заглушку из корпуса насоса, снимите кольцевое уплотнение и пружину преднатяга насоса.
7. Снимите крышку с насоса и выньте сальники из крышки насоса.
8. Выньте ролик.
9. Снимите наружный кожух, кольцо кулачка насоса, рабочее колесо насоса, лопатки насоса и боковую пластину.
10. Выньте резиновое уплотнение и скользящее уплотнение из наружного кожуха.
11. Выньте кольцевые уплотнения из нижней части корпуса.
12. Снимите кольцевой зажим, затем выньте ведущий вал насоса, постукивая по торцу вала пластиковым молотком.
13. Выньте сальник из корпуса насоса.
Проверка
14. Проверьте, нет ли износа, задиров и других повреждений на кромках канавок на клапане регулирования давления.
15. Проверьте, нет ли царапин или износа на стенках цилиндра клапана регулирования давления в корпусе насоса.

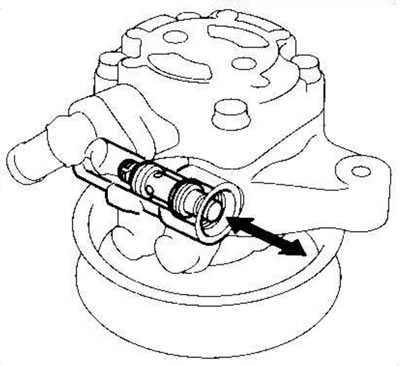

16. Вставьте клапан регулирования давления обратно в корпус насоса и убедитесь, что он перемещается плавно. Если клапан исправен, переходите к п. 17; если нет, замените насос в сборе. Клапан регулирования давления отдельно не поставляется.

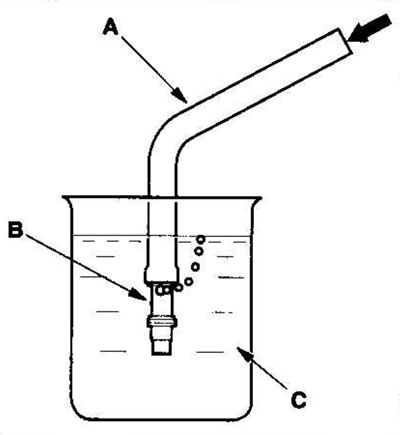

17. Подсоедините шланг (А) к концу клапана регулирования давления (В), как показано на рисунке. Погрузите клапан в емкость с жидкостью для гидроусилителя или с растворителем (С) и подуйте в шланг.
- Если при давлении менее 98 kPa (1,0 кгс/см2) из клапана выходят пузырьки воздуха, замените насос в сборе. Клапан регулирования давления отдельно не поставляется.
- Если клапан регулирования давления прошел проверку, отложите его в сторону для последующей сборки.

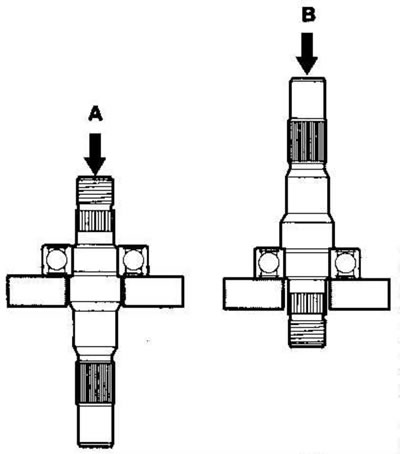

18. Проверьте шарикоподшипник, медленно проворачивая наружное кольцо. Если чувствуется люфт (осевой или радиальный) или заедание, выпрессуйте дефектный шарикоподшипник (А) и запрессуйте новый (В).
19. Проверьте компоненты, отмеченные звездочкой (*) на изображении в разобранном виде; если какой-либо из компонентов изношен или поврежден, замените насос в сборе.
Сборка

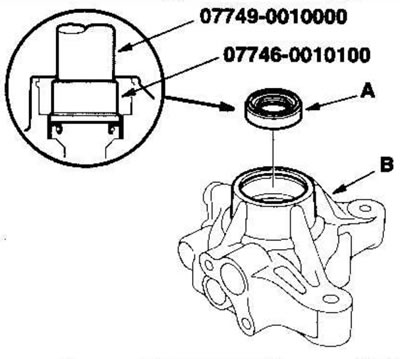

20. Вставьте новый сальник (А) (стороной с канавкой внутрь) в корпус насоса (В) сначала от руки, затем запрессовывайте при помощи специнструмента, пока в верхней части сальника не исчезнет уступ и сальник полностью сядет в корпус насоса.

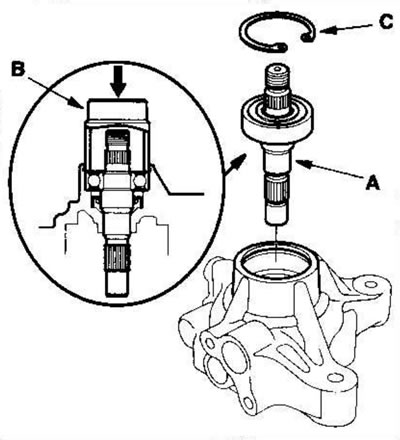

21. Вставьте ведущий вал (А) в корпус насоса, затем запрессуйте его при помощи торцевой головки (В) подходящего размера, как показано на рисунке. Не превышайте максимальное усилие посадки 1370 N (140 кгс).
22. Поставьте кольцевой зажим 40 мм (С) изогнутой по радиусу стороной наружу.

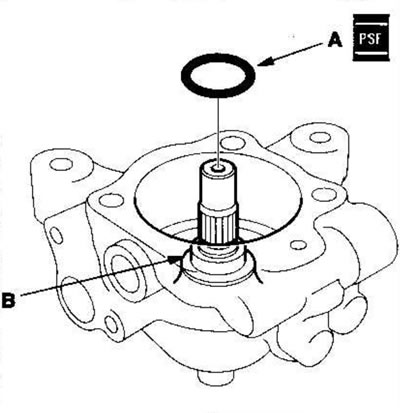

23. Нанесите жидкость для гидроусилителя на новое кольцевое уплотнение 23,8 мм (А), затем поставьте его в нижнюю часть (В) корпуса насоса.

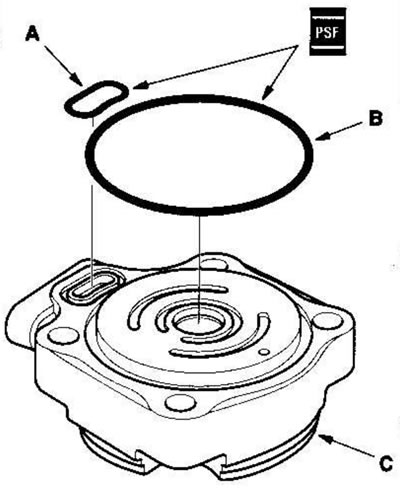

24. Нанесите жидкость для гидроусилителя на новые сальники крышки (А) и (В), затем вставьте их в канавки в крышке насоса (С).

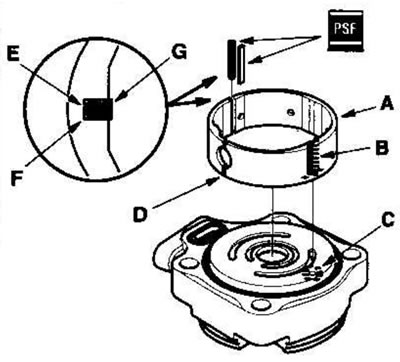

25. Вставьте наружный кожух (А), совместив паз (В) внутри наружного кожуха с отверстием под ролик в крышке (С). Убедитесь, что прорезь (D) на наружном кожухе установлена в направлении, показанном на рисунке.
26. Нанесите жидкость для гидроусилителя на резиновое уплотнение (Е) (черного цвета) и вставьте в паз (F) на наружном кожухе.
27. Нанесите жидкость для гидроусилителя на скользящее уплотнение (G) (белого цвета) и вставьте его сверху резинового уплотнения, которое вы только что поставили.

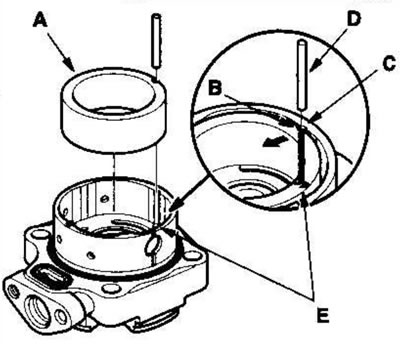

28. Поставьте кольцо кулачка насоса (А) меткой «•» (точка) кверху. Совместите паз (В) с пазом (С) на наружном кожухе.
29. Вставьте ролик (D) в пазы между кольцом кулачка и наружным кожухом, затем вдавите ролик в установочное отверстие (Е).

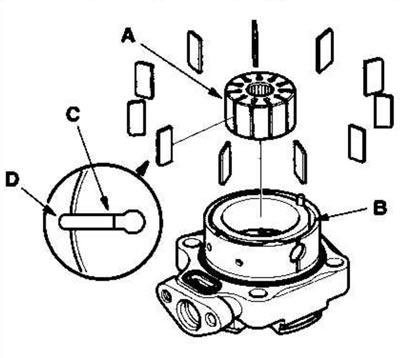

30. Поставьте рабочее колесо насоса (А) в кольцо кулачка (В).
31. Вставьте 11 лопаток (С) в канавки на колесе. Убедитесь, что скругленные концы (D) лопаток соприкасаются со поверхностью скольжения кольца кулачка.

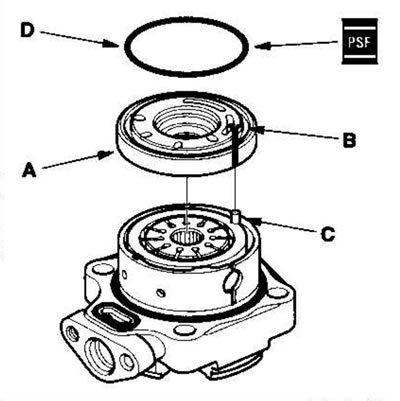

32. Поставьте боковую пластину (А) на кольцо кулачка, совместив установочное отверстие под ролик (В) в боковой пластине с торцом ролика (С).
33. Нанесите жидкость для гидроусилителя на кольцевое уплотнение (D), затем вставьте его в канавку в боковой пластине.

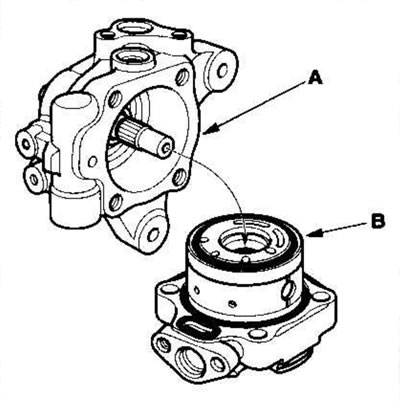

34. Поставьте корпус насоса (А) на крышку в сборе (В).

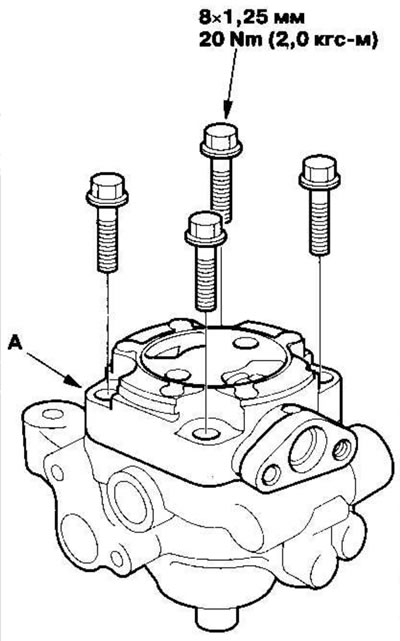

35. Совместите отверстия под болты в крышке (А) с резьбовыми отверстиями в корпусе насоса. Сначала наживите фланцевые болты, затем затяните их крест-накрест в два прохода или более.

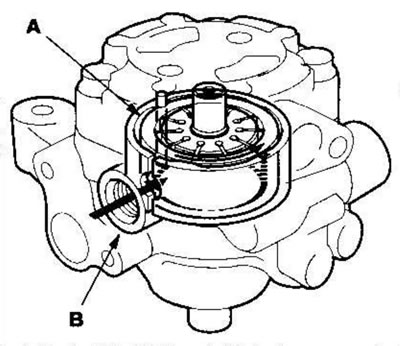

36. Надавите на кольцо кулачка (А) со стороны отверстия под заглушку в корпусе насоса при помощи отвертки с плоским жалом и убедитесь, что кольцо кулачка полностью село в наружный кожух.

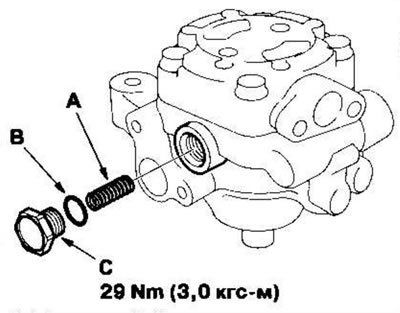

37. Вставьте пружину преднатяга насоса (А) в корпус насоса.
38. Нанесите жидкость для гидроусилителя на новое кольцевое уплотнение 12,7 мм (В), и вставьте его в заглушку корпуса насоса (С).
39. Вставьте заглушку в корпус насоса и затяните с требуемым моментом.

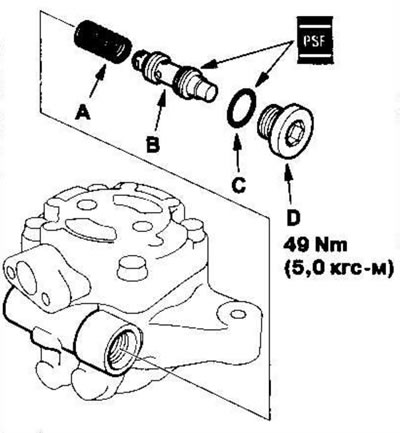

40. Вставьте пружину клапана регулирования давления (А) в корпус насоса.
41. Нанесите жидкость для гидроусилителя на клапан регулирования давления (В) и вставьте его в корпус насоса.
42. Нанесите жидкость для гидроусилителя на новое кольцевое уплотнение 16,7 мм (С) и вставьте его в заглушку клапана регулирования давления (D).
43. Вставьте заглушку клапана регулирования давления в корпус насоса и затяните с требуемым моментом.

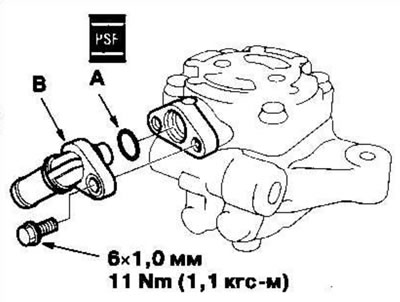

44. Нанесите жидкость для гидроусилителя на новое кольцевое уплотнение (А) и вставьте его в подводящий штуцер (В).
45. Вверните подводящий штуцер в корпус насоса.

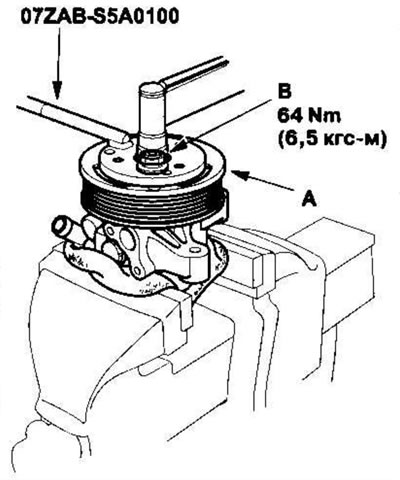

46. Установите шкив (А), затем наживите гайку шкива (В). Закрепите насос гидроусилителя в тисках с мягкими губками. Не повредите корпус насоса губками тисков.
47. Зафиксируйте шкив при помощи специнструмента и затяните гайку шкива с требуемым моментом.
48. Убедитесь, что насос вращается плавно, провернув шкив. Если он вращается с некоторым сопротивлением, ослабьте четыре фланцевых болта на крышке, затем снова затяните их, как указано в п. 35.
