Оглавление: Снятие ⇊ Установка ⇊
Примечание. На этом участке расположены компоненты дополнительной системы безопасности с надувной подушкой (SRS). Перед проведением ремонта или обслуживания просмотрите информацию по расположению компонентов системы SRS, по мерам предосторожности и процедурам.
Снятие
1. Запишите частоты радиостанций с фиксированной настройкой и отсоедините аккумулятор.
2. Снимите подушку водителя в сборе и рулевое колесо
3. Снимите нижние крышки приборной панели со стороны водителя.

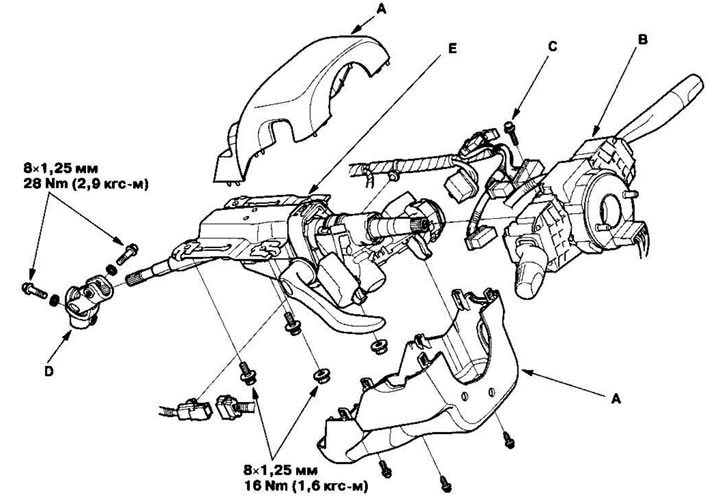

4. Снимите крышки (А) с рулевой колонки (рисунок вверху).
5. Отсоедините разъемы жгута электропроводки от комбинированного переключателя в сборе (В).
6. Снимите комбинированный переключатель в сборе с вала рулевого механизма, вывернув винт (С) комбинированного переключателя.
7. Отсоедините разъемы от выключателя зажигания и отпустите хомуты жгута электропроводки на рулевой колонке.
8. Отсоедините шарнир рулевой колонки (D) и снимите его с вала рулевого механизма.
9. Снимите рулевую колонку (Е), открутив крепежные гайки и болты.
Установка
1. Установка рулевой колонки выполняется в порядке, обратном снятию с учетом следующего:
- Не допускайте выпадения скользящих вставок при установке рулевой колонки.
- Убедитесь, что провода не оказались зажатыми или пережатыми другими деталями.

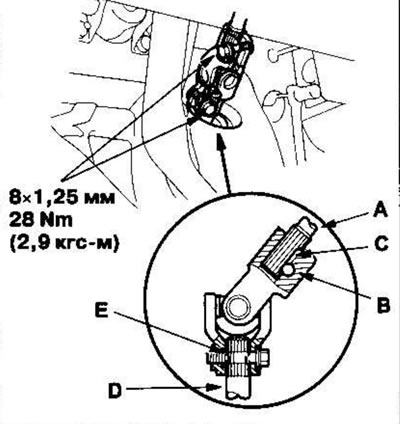

2. Соедините верхний конец шарнира рулевой колонки с валом рулевого механизма (А) (совместите отверстие под болт (В) с плоским участком (С) на валу).
3. Соедините нижний конец шарнира рулевой колонки с валом червяка (D) (совместите отверстие под болт с канавкой (Е) вокруг вала) и наживите нижний болт в шарнир. Убедитесь, что нижний болт шарнира надежно встал в канавку на валу червяка.
4. Потяните за шарнир рулевой колонки и убедитесь, что он полностью сел на место. Затем вставьте верхний болт в шарнир и затяните его. Затяните нижний болт шарнира с требуемым моментом.
5. Завершите установку с учетом следующего:
- Убедитесь, что жгут электропроводки уложен и закреплен, как следует.
- Убедитесь, что разъемы подсоединены плотно.
- Установите рулевое колесо.
- Подсоедините аккумулятор.
- Проверьте работу выключателя звукового сигнала и сигнала поворота.
- При необходимости проверьте углы установки передних колес.
