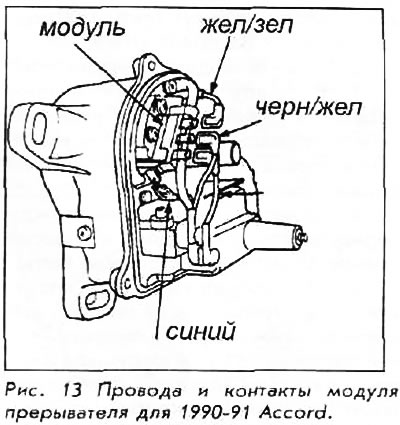

Проверка входа модуля прерывателя на ACCORD 1990-91
1. Снимите крышку распределителя, ротор и экран.
2. Промаркируйте и отсоедините 4 провода от модуля прерывателя.
3. Включите зажигание (в положение ON). Проверьте вольтметром наличие напряжения между черно/желтым проводом и массой. Напряжение должно быть. Если напряжение отсутствует, то нужно проверить целостность черно/желтого провода между модулем прерывателя и выключателем зажигания.
4. Проверьте напряжение между бело/синим проводом и массой; Напряжение должно быть при включенном зажигании. Если его нет, то проверьте бело/синий провод от модуля прерывателя до катушки. Нужно проверить и саму катушку зажигания.
5. Отключите зажигание (положение OFF). Проверьте целостность желто/зеленого провода между модулем и ECU.
6. Проверьте синий провод на целостность между тахометром и модулем прерывателя.
7. Если все тесты прошли нормально, то необходимо заменить модуль.

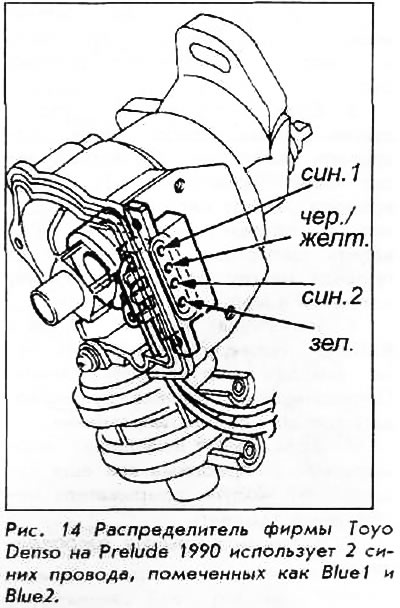

Проверка входа модуля прерывателя для карбюраторных PRELUDE 1990 с распределителем фирмы TOYO DENSO
1. Снимите крышку распределителя, ротор и экран. Удалите болты удерживающие распределитель и снимите сам распределитель для доступа. Оставьте жгут проводов подключенным к распределителю.
2. Снимите модуль прерывателя.
3. Включите зажигание и проверьте напряжение между клеммой синего провода (1) (самый внешний синий провод) и массой; напряжение должно быть.
4. Проверить напряжение между черно/желтым выводом и массой (землей); напряжение должно быть.
5. Если напряжение отсутствует в любом из тестов, выключить зажигание. Проверить синий провод (1) между модулем прерывателя и катушкой зажигания; проверить черно/желтый провод между модулем прерывателя, ключом зажигания и катушкой. Проверить также катушку.
6. Если все тесты прошли хорошо, а проблема все еще существует, нужно заменить модуль прерывателя.
7. Установите на место экран, ротор и крышку. Установите распределитель.
Проверка входа модуля прерывателя для карбюраторных PRELUDE 1990 с распределителем фирмы HITACHI
1. Снимите крышку распределителя.
2. Промаркируйте и отсоедините провода от модуля прерывателя.
3. Включить зажигание. Проверить напряжения между синим проводом и массой. Напряжение должно быть.
4. Проверить напряжение между черно/желтым проводом и массой. Напряжение должно быть.
5. Если напряжение отсутствует в каком-либо тесте, отключить зажигание. Проверить целостность (проводимость) синего провода между катушкой зажигания и модулем прерывателя. Проверить целостность черно/желтого провода между ключом зажигания, катушкой и модуля прерывателя.
6. Используя омметр (шкала Rx100), проверить проводимость на выводах модуля прерывателя. Проводимость должна существовать только в одном направлении.
7. Если все испытания нормальны, а проблема все еще существует, модуль прерывателя необходимо заменить.
8. Установите крышку распределителя.
Проверка входа модуля прерывателя для автомобилей PrElUdE 1990-91 с впрыском топлива
1. Модуль прерывателя расположен справа спереди амортизатора. При выключенном зажигании, отсоедините разъем модуля прерывателя.
2. Включить зажигание (положение ON). Проверить напряжение между синим проводом и массой (землей). Напряжение должно быть.
3. Проверить напряжение между черно/желтым проводом и массой. Напряжение должно быть.
4. Если напряжение отсутствует в каком-либо тесте, выключите зажигание. Проверить проводимость синего провода между катушкой зажигания и модуля прерывателя. Проверить проводимость черно/желтого провода между ключом зажигания, катушкой и модулем прерывателя.
5. Проверить проводимость белого провода между ECU и разъемом модуля прерывателя.
