Мадэлі для Еўропы, Аўстраліі і Паўднёвай Афрыкі:
Заўвага:
- Карыстайцеся герметыкам P/N 08С70-К0234М, 08С70-К0334М ці 08C70-X0331S.
- Перад нанясеннем герметыка пераканайцеся, што кантактныя паверхні чыстыя і сухія.
- Наносіце герметык раўнамерна, размяркоўваючы яго па ўсёй кантактнай паверхні.
- У пазбяганне ўцечкі алею вырабіце герметык на разьбярства адтулін пад ніты.
- Не ўстанаўлівайце кампаненты, калі з моманту нанясення герметыка прайшло больш за пяць хвілін. Замест гэтага зноў вырабіце герметык, выдаліўшы сляды старога.
- Пасля зборкі пачакайце не менш за 30 хвілін, перш чым запраўляць рухавік алеем.

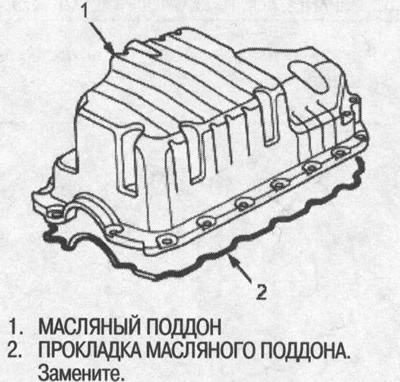

1. Усталюйце пракладку алейнага паддона на алейны паддон.

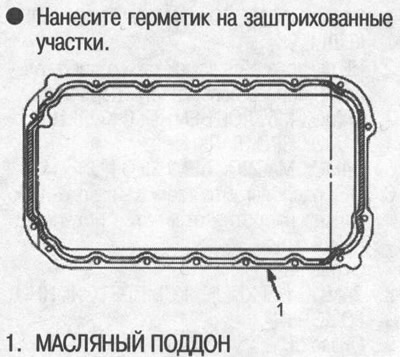

2. Вырабіце герметык на кантактную паверхню блока цыліндраў са боку алейнага паддона, затым усталюеце алейны паддон.
3. Зацягніце гайкі ад рукі ў шасці кропках, як паказана ніжэй.
4. Зацягніце ўсе балты і гайкі па гадзіннікавай стрэлцы ў тры праходы, пачынаючы з гайкі (1). Момант зацяжкі: 12 Nm (1,2 кгс/м).
Заўвага: Празмерная зацяжка можа выклікаць дэфармацыю пракладкі алейнага паддона і ўцечку масла.
За выключэннем мадэляў для Еўропы, Аўстраліі і Паўднёвай Афрыкі:
Заўвага:
- Карыстайцеся герметыкам P/N 08С70-К0234М, 08С70-К0334М ці 08C70-X0331S.
- Перад нанясеннем герметыка пераканайцеся, што кантактныя паверхні чыстыя і сухія.
- Наносіце герметык раўнамерна, размяркоўваючы яго па ўсёй кантактнай паверхні.
- У пазбяганне ўцечкі алею вырабіце герметык на разьбярства адтулін пад ніты.
- Не ўстанаўлівайце кампаненты, калі з моманту нанясення герметыка прайшло больш за пяць хвілін. Замест гэтага зноў вырабіце герметык, выдаліўшы сляды старога.
- Пасля зборкі выходзьце не менш за 30 хвілін, перш чым запраўляць рухавік алеем.

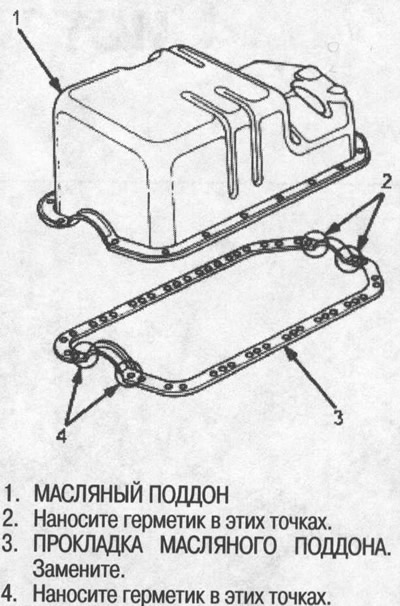

1. Вырабіце герметык на кантактныя ўчасткі алейнай помпы і правага вечка, як паказана ніжэй:
2. Усталюйце пракладку алейнага паддона і алейны паддон.
Заўвага:
- Стаўце новую пракладку пад алейны паддон.
- Усталёўвайце алейны паддон не больш, чым праз пяць хвілін пасля нанясення герметыка.

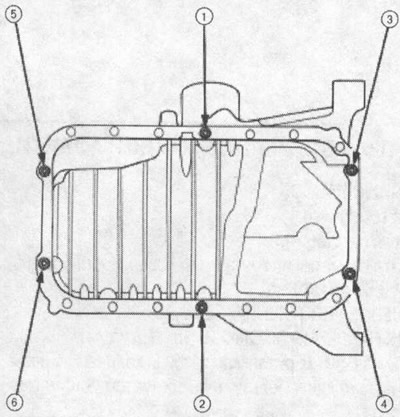

3. Зацягніце гайкі ад рукі ў шасці кропках, як паказана ніжэй.

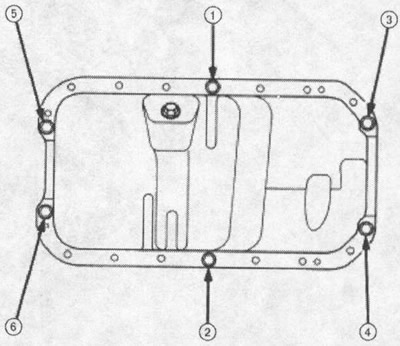

4. Зацягніце ўсе балты і гайкі па гадзіннікавай стрэлцы ў тры праходы, пачынаючы з гайкі (1) як паказана на малюнку. Момант зацяжкі: 12 Nm (1,2 кгс/м).
Заўвага: Празмерная зацяжка можа выклікаць дэфармацыю пракладкі алейнага паддона і ўцечку масла.
