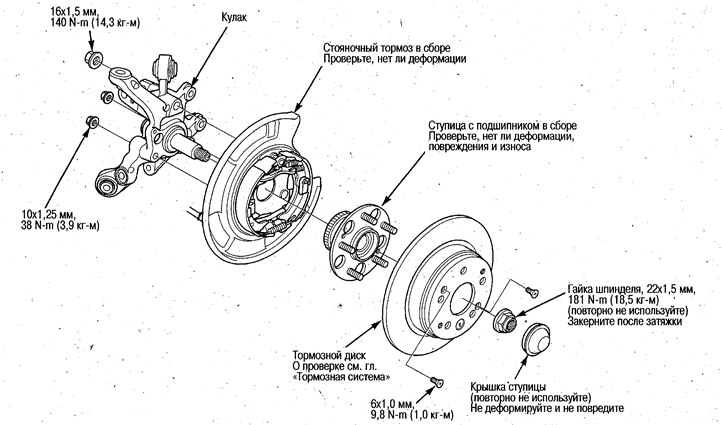

Розташування компонентів/перевірка
Увага:
- Перед складанням очистіть контактні поверхні колеса та гальмівного диска, а також контактні поверхні гальмівного диска та маточини.
- Знімайте центральний ковпак литих дисків із внутрішнього боку колеса після його зняття.
Заміна підшипника маточини
1. Послабте колісні гайки.

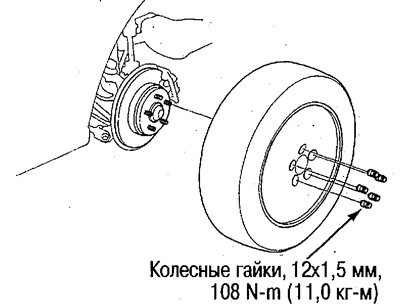

2. За допомогою домкрата підніміть автомобіль так, щоб колеса піднялися.
3. Зніміть задні колеса.
Перед встановленням очистіть контактні поверхні колеса та гальмівного диска.

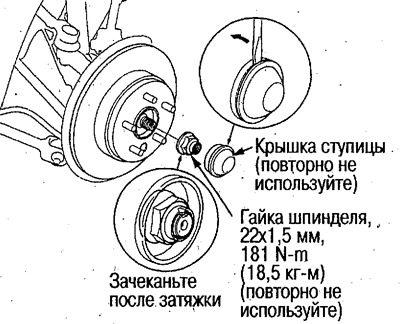

4. Зніміть кришку маточини, розчекайте контргайку шпинделя та відкрутіть її.
5. Відкрутіть гвинт кронштейна гальмівного шлангу.

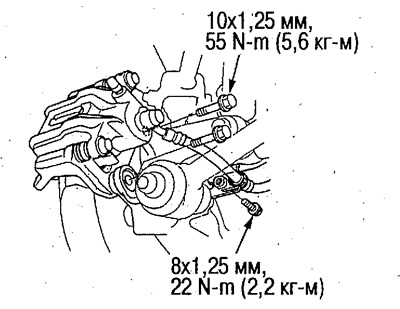

6. Відкрутіть два болти кронштейна гальмівного супорта, зніміть і підвісте супорт на дроті.
Увага.
- Не підвішуйте супорт на гальмівному шлангу.
- Слідкуйте, щоб супорт не ударявся про інші компоненти.
- Не перекручуйте гальмівний шланг.

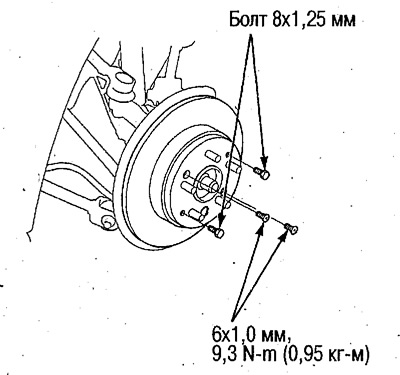

7. Викрутіть гвинти (6 мм) з гальмівного диска. Закрутіть два болти (8 мм), як показано на малюнку. Затягуючи болти рівномірно, зніміть гальмівний диск зі маточини заднього колеса.
Увага. Під час встановлення гальмівного диска ретельно очистіть настановні поверхні від іржі та сторонніх частинок.

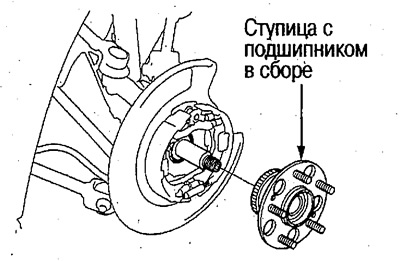

8. Зніміть маточину з підшипником у зборі.
9. Встановлюйте у порядку, зворотному зняттю. Після затягування гайки шпинделя з необхідним зусиллям закерніть її.
Зняття та встановлення кулака
1. Зніміть маточину з підшипником у зборі (див. вище).

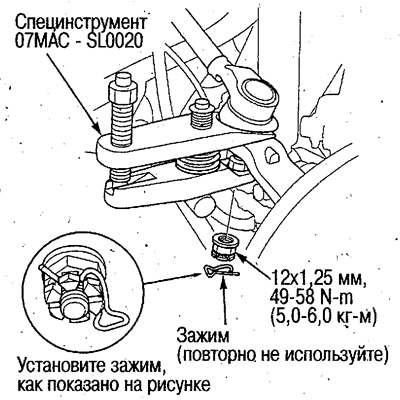

2. Від'єднайте верхній важіль від кулака.
3. Зніміть колісний датчик з опорного диска (див. Гальмівна система).
Не від'єднуйте електропроводку від колісного датчика.

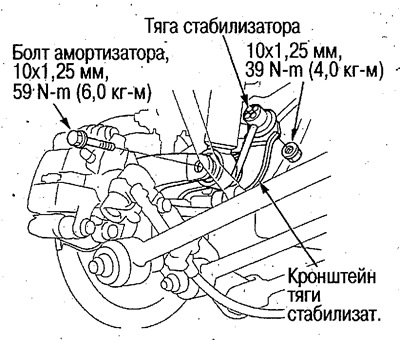

4. Від'єднайте тягу стабілізатора від кронштейна тяги та відкрутіть болт кріплення амортизатора.

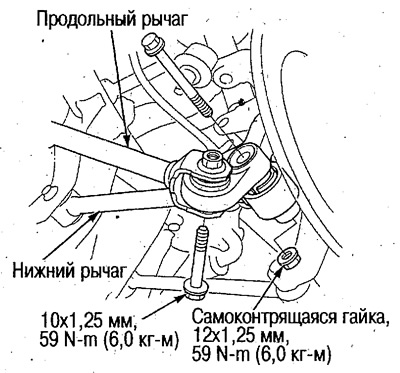

5. Від'єднайте кулак від поздовжнього та нижнього важеля.

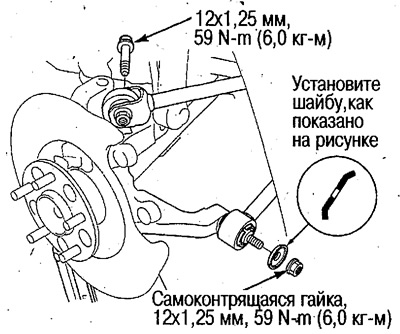

6. Від'єднайте кулак від провідного важеля та важеля, що управляє.
7. Від'єднайте трос гальма стоянки (див. Гальмівна система).
8. Зніміть кулак.
9. Встановлюйте у порядку, зворотному зняттю.
Під час встановлення кулака компоненти підвіски затягуйте так:
Після встановлення кожного компонента закрутіть болти/гайки від руки. Переведіть вагу автомобіля на підвіску, піднявши її домкратом. Затягніть болти/гайки з потрібним зусиллям.
10. Перевірте та регулюйте кути установки коліс (див. вище).
