Зняття та встановлення стабілізатора передньої підвіски (Honda Avancier 1)

1. Зніміть передні колеса (див. вище).

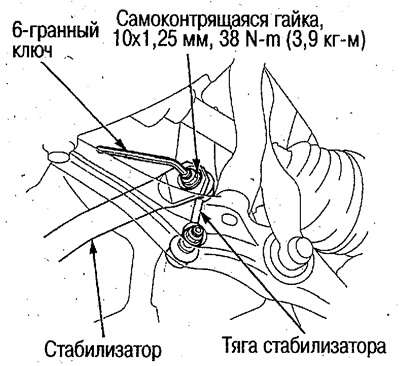

2. Від'єднайте тягу від стабілізатора.

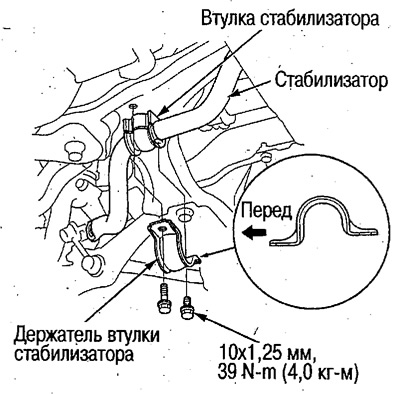

3. Зніміть тримач втулок стабілізатора та зніміть втулки зі стабілізатора.



4. Встановлюйте у порядку, зворотному зняттю.

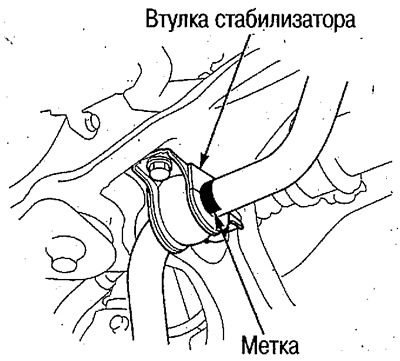

• Під час встановлення поєднайте торці втулок із позначками.
• Під час з'єднання тяг до стабілізатора, див. нижче розділ "Зняття та встановлення тяг стабілізатора".

5. Виконайте перевірку та регулювання кутів установки коліс (див. вище).

Зняття та встановлення тяг стабілізатора

1. Зніміть передні колеса (див. вище).

2. Від'єднайте тяги від стабілізатора (див. вище).

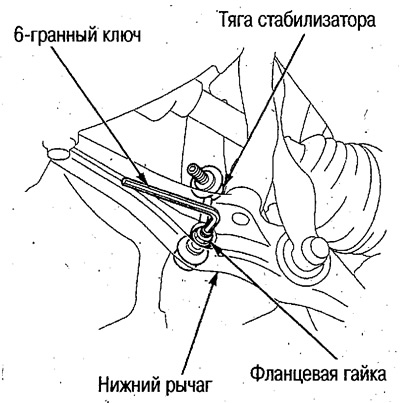

3. Від'єднайте тяги стабілізатора від нижнього важеля та зніміть їх.



4. Встановлюйте у порядку, зворотному зняттю.

З'єднання тяг зі стабілізатором виконуйте в наступному порядку:

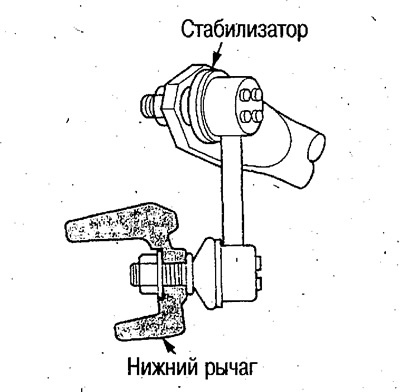

Виведіть палець шарового шарніра тяги в центр області його переміщення, з'єднайте зі стабілізатором і нижнім важелем і закрутіть гайки від руки.



Переведіть вагу автомобіля на стабілізатор, піднявши підвіску домкратом.

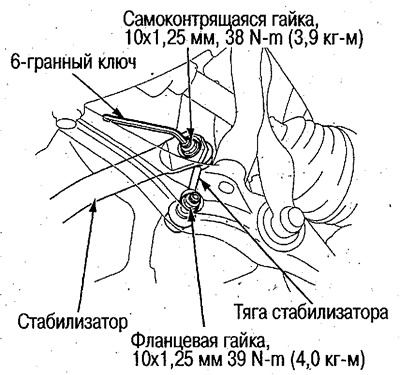

Зафіксуйте палець шарового шарніра шестигранним ключем і затягніть кожну гайку з необхідним зусиллям.

Через 5 хв. Після затягування гайок стабілізатора, що самоконтрольно, повторно затягніть гайку з боку стабілізатора з необхідним зусиллям.

Заміна втулок поздовжньої тяги

1. Зніміть передні колеса (див. вище).

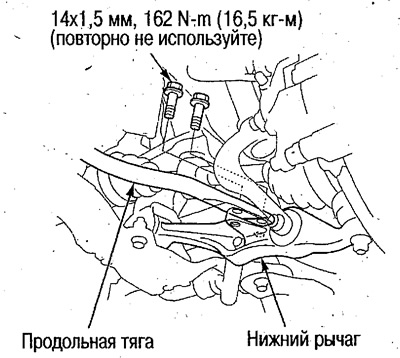

2. Від'єднайте подовжню тягу від нижнього важеля.

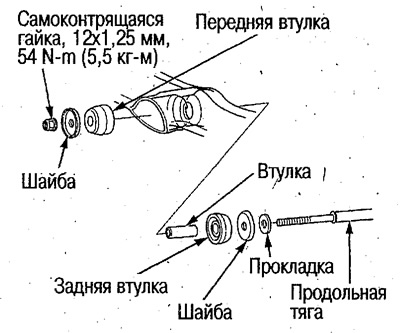

3. Відкрутіть гайку (12 мм), що самоконтроль, зніміть шайбу і передню втулку.

4. Зніміть задню втулку, шайбу, прокладку та втулку.



5. Встановлюйте подовжню тягу у порядку, зворотному зняттю. Замініть втулки на нові.

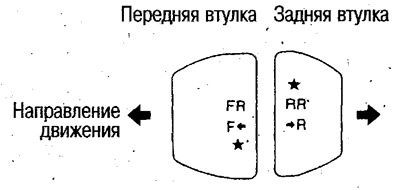

Не переплутайте передню втулку із задньою.

Зняття та встановлення верхнього важеля

1. Зніміть передні колеса (див. вище).

2. Зніміть передні амортизатори (див. нижче).

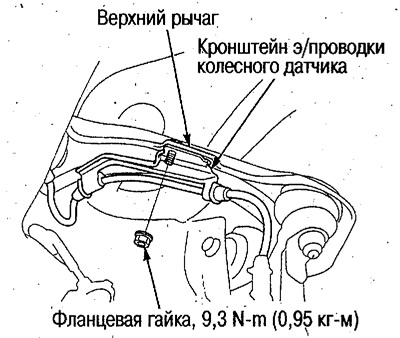

3. Від'єднайте кронштейн електропроводки колісного датчика від верхнього важеля.

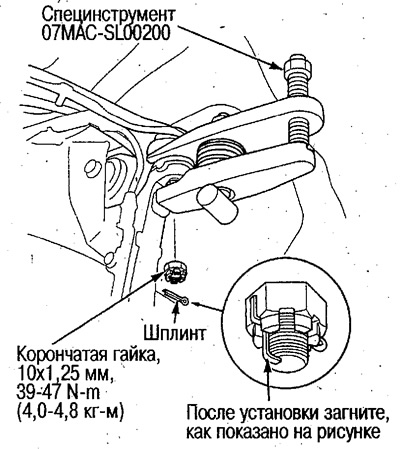

4. Від'єднайте верхній важіль від поворотного кулака.

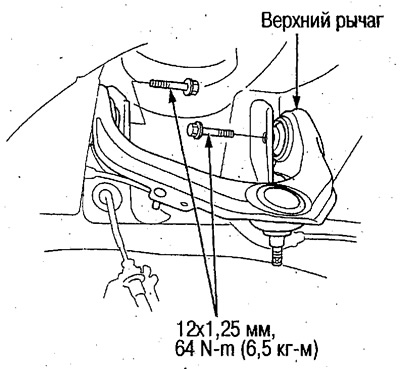

5. Відкрутіть два фланцеві болти та зніміть верхній важіль.





6. Встановлюйте верхній важіль у порядку, зворотному зняттю.

Під час встановлення верхнього важеля компоненти підвіски затягуйте так:

• Після встановлення кожного компонента закрутіть болти/гайки від руки.
• Переведіть вагу автомобіля на підвіску, піднявши її домкратом.
• Затягніть болти/гайки з потрібним зусиллям.

7. Виконайте перевірку та регулювання кутів установки коліс (див. вище).

Зняття та встановлення нижнього важеля

1. Зніміть передні колеса (див. вище).

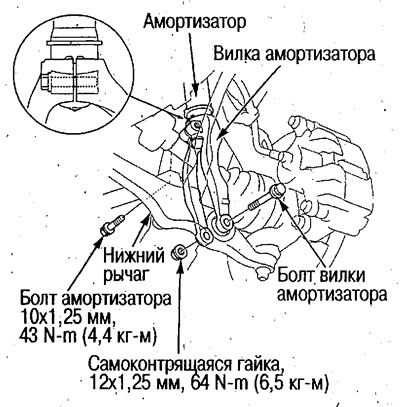

2. Зніміть вилку переднього амортизатора у такому порядку:

• Викрутіть болт амортизатора з вилки.
• Відкрутіть контргайку та зніміть болт вилки амортизатора.
• Зніміть вилку з амортизатора.

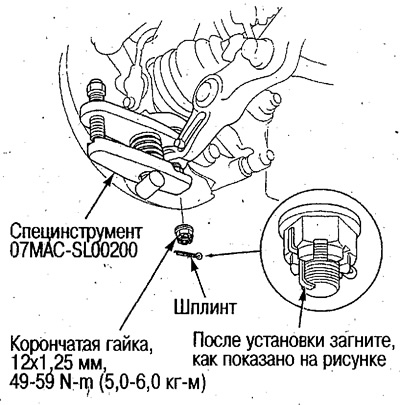

3. Від'єднайте нижній важіль від поворотного кулака.

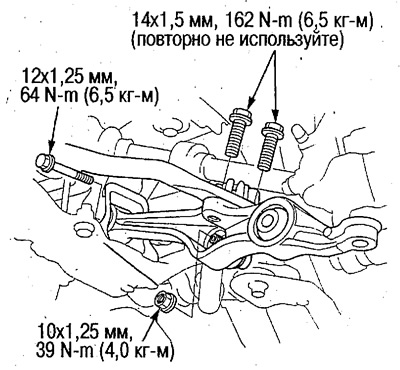

4. Від'єднайте подовжню тягу від тяги стабілізатора та зніміть нижній важіль.





5. Встановлюйте нижній важіль у порядку, зворотному зняттю.

Під час встановлення нижнього важеля компоненти підвіски затягуйте так:

• Після встановлення кожного компонента закрутіть болти/гайки від руки.
• Переведіть вагу автомобіля на підвіску, піднявши її домкратом.
• Затягніть болти/гайки з потрібним зусиллям.

6. Виконайте перевірку та регулювання кутів установки коліс (див. вище).
