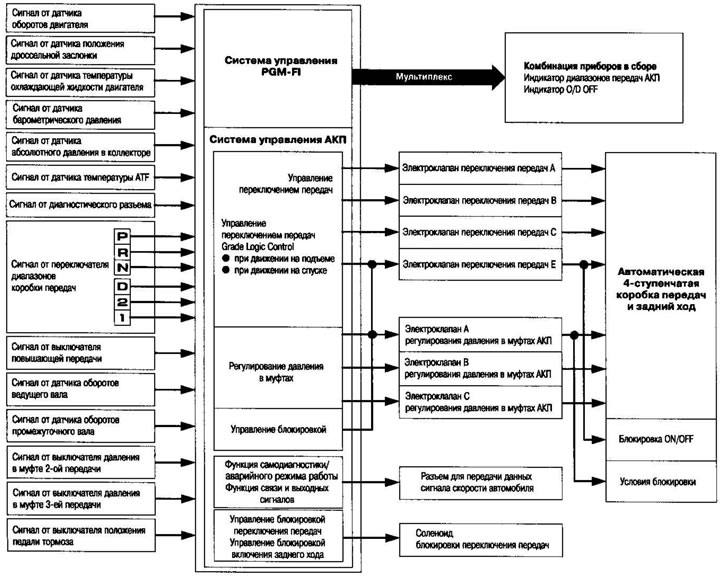

Funkčný diagram (Honda CR-V 2)

Elektronický riadiaci systém pozostáva z riadiacej jednotky pohonnej jednotky (PCM), senzorov a solenoidových ventilov. Elektronické ovládanie radenia a uzamykania prevodových stupňov poskytuje pohodlie vo všetkých jazdných režimoch. Modul PCM prijíma signály zo senzorov, spínačov a iných riadiacich jednotiek, spracováva údaje a vydáva príkazy systému riadenia motora a systému riadenia automatickej prevodovky. Systém riadenia automatickej prevodovky riadi radenie prevodových stupňov, a to aj pri jazde do kopca alebo z kopca (Grade Logic Control), regulácia tlaku spojky a riadenie blokovania pomocou údajov uložených v pamäti PCM. PCM spína solenoidové ventily radenia prevodových stupňov a solenoidové ventily regulácie tlaku spojky automatickej prevodovky v hydraulickom pohone a riadi radenie prevodových stupňov v prevodovke a blokovaciu spojku meniča krútiaceho momentu.
