Тормозной щит барабанных тормозов

Тормозной щит — это основа, на которой держится весь тормозной механизм. Он надежно крепится с помощью болтов к кожуху полуоси или к поворотному кулаку. На нем находится опорный палец колодки, и он обычно передает тормозной момент от опорного пальца к кожуху полуоси или к поворотному кулаку.

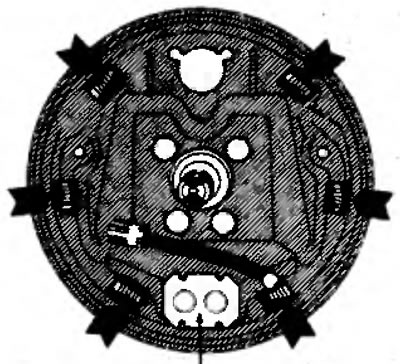

У большинства тормозных щитов есть реборды или платформы, по которым скользят выступы тормозной колодки. Эти реборды поддерживают колодку в перпендикулярном положении относительно поверхности барабана. В сочетании с опорным пальцем они обеспечивают нормальное расположение колодки и барабана относительно друг друга. Кроме того, на тормозном щите есть отверстия и выпуклости, предназначенные для крепления колесного цилиндра, прижимных пружин и троса стояночного тормоза (рис. 3.13).
