Съдържание: Двигателно отделение ⇊ Табло за управление ⇊ Табло и под ⇊ Врати ⇊ Под/гръб ⇊ Задна врата ⇊ Покрив ⇊
Двигателно отделение

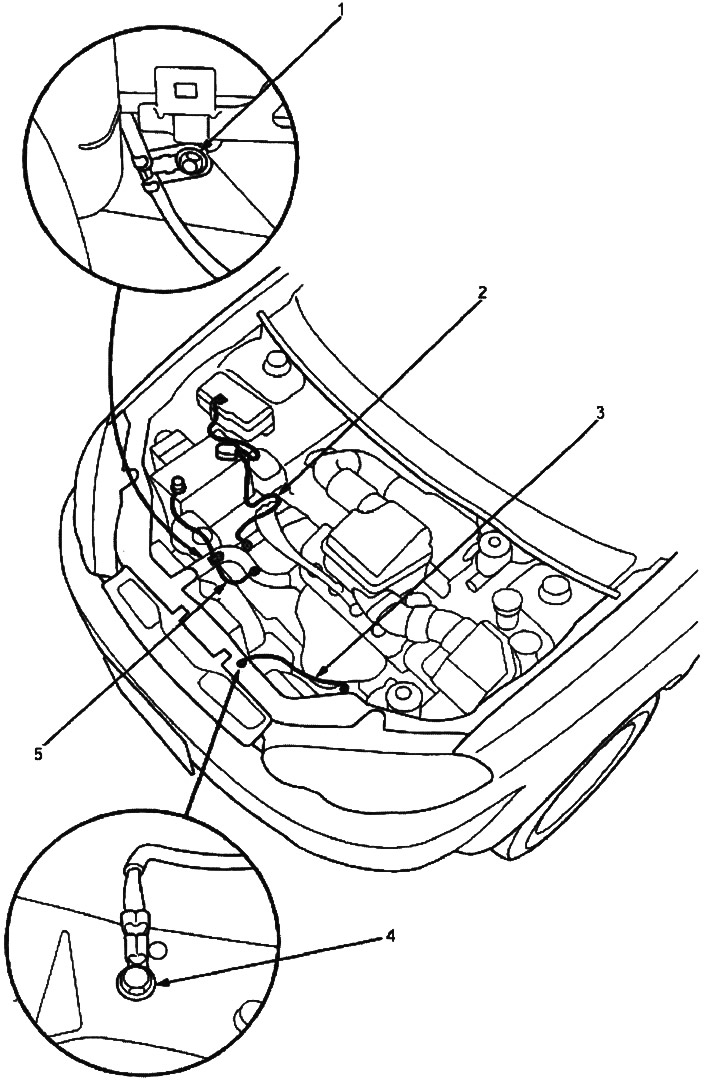

Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. G1
2. Стартерни кабели
3. Заземителен кабел на двигателя
4. G2
5. Кабел за заземяване на батерията

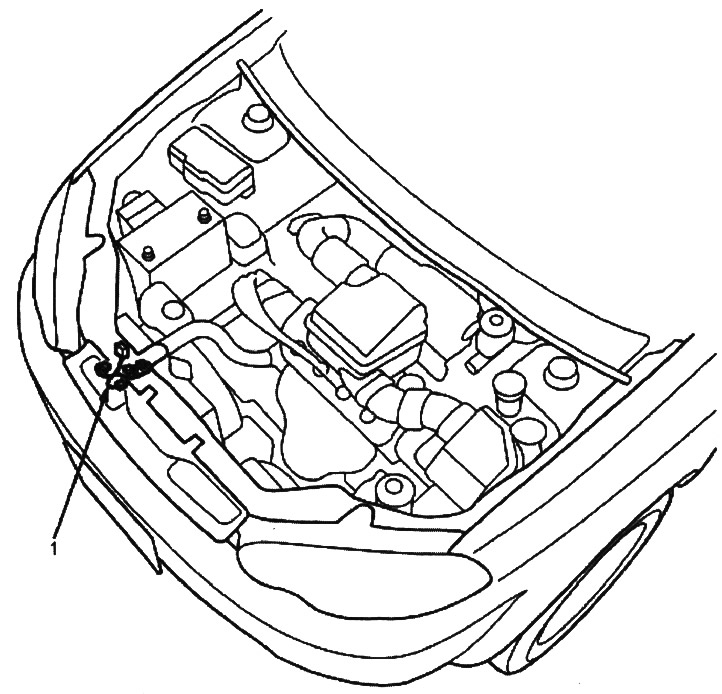

Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. Електромагнитен сноп (CVT)

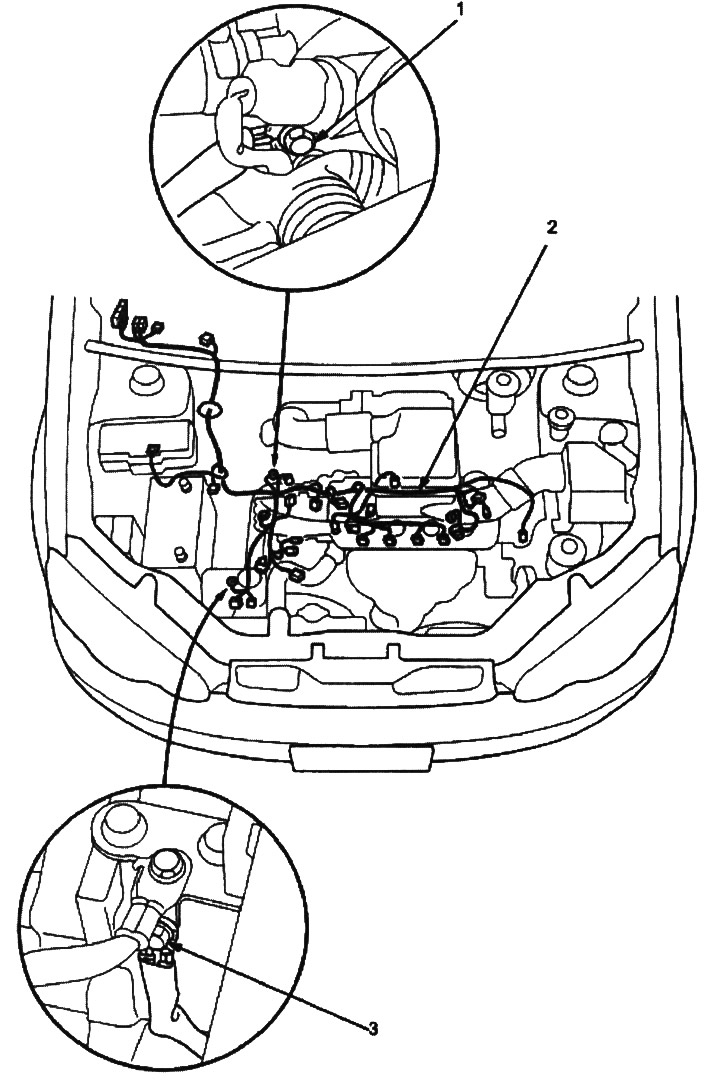

Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. G101 (ръчна скоростна кутия)
2. Колан на двигателя
3. G101 (CVT)

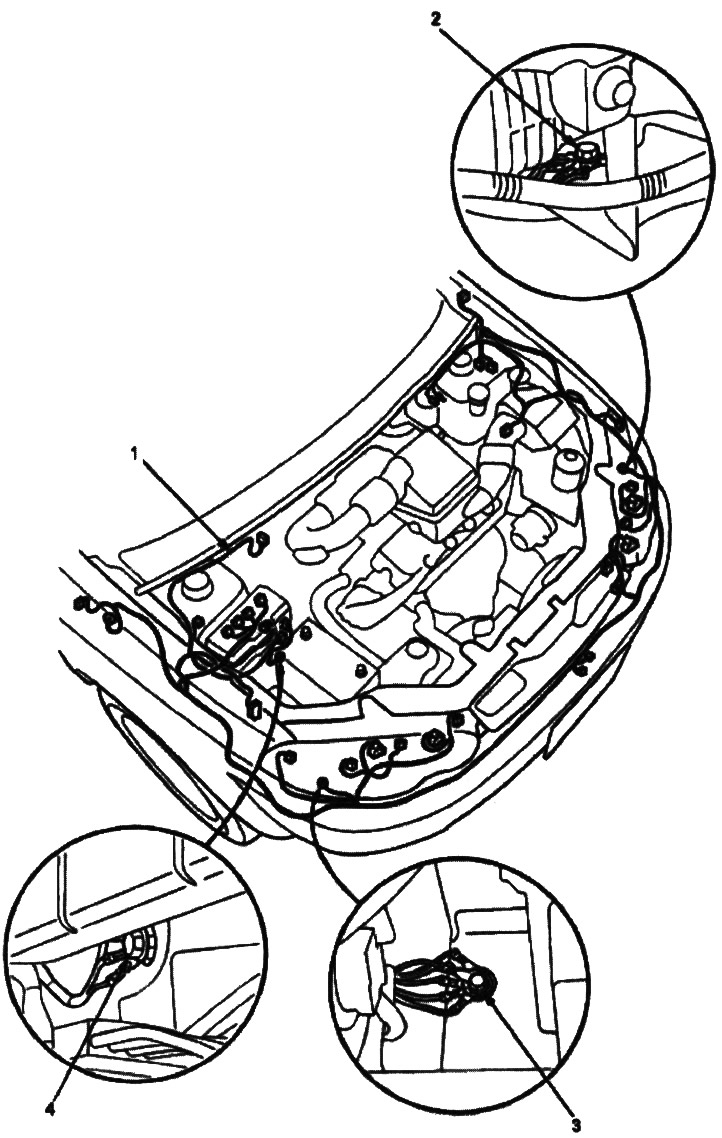

Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. Основен колан
2. G301
3. G201
4. G202
Табло за управление

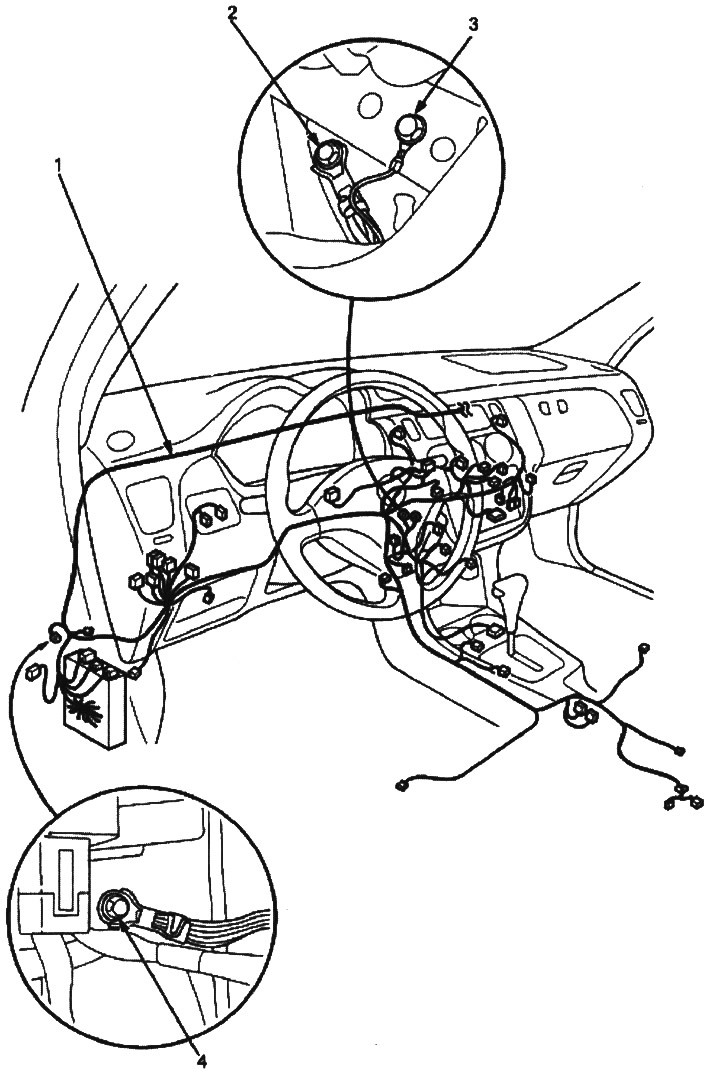

Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. Основен колан
2. G402
3. G403
4. G401
Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.

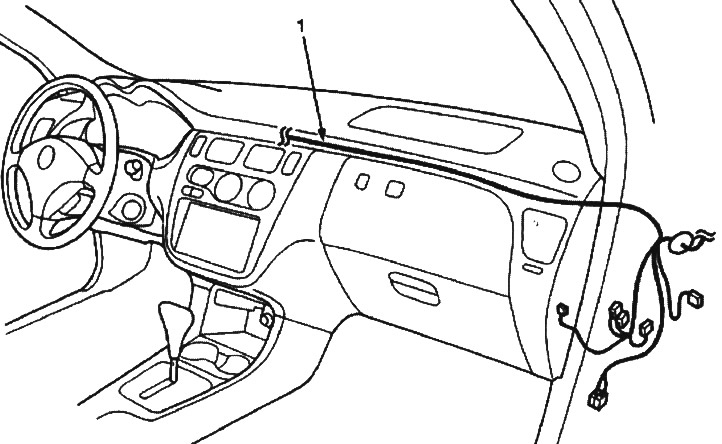

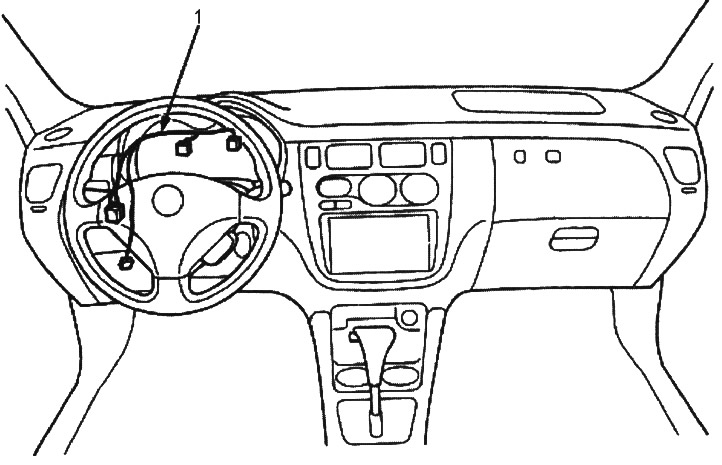

1. Междинен сноп на арматурното табло
Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. Основен колан
Табло и под

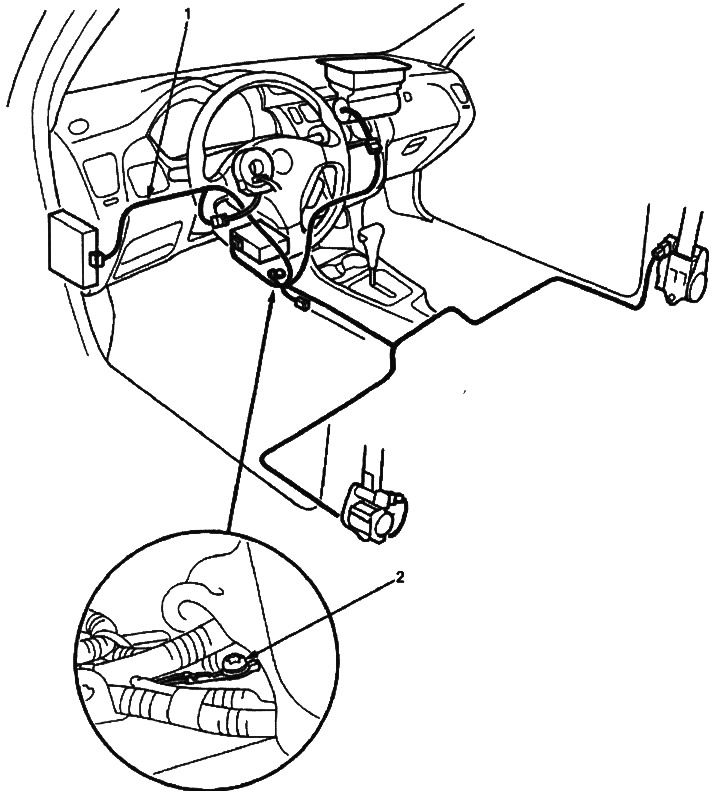

Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. SRS основен ремък
2. G801
Врати

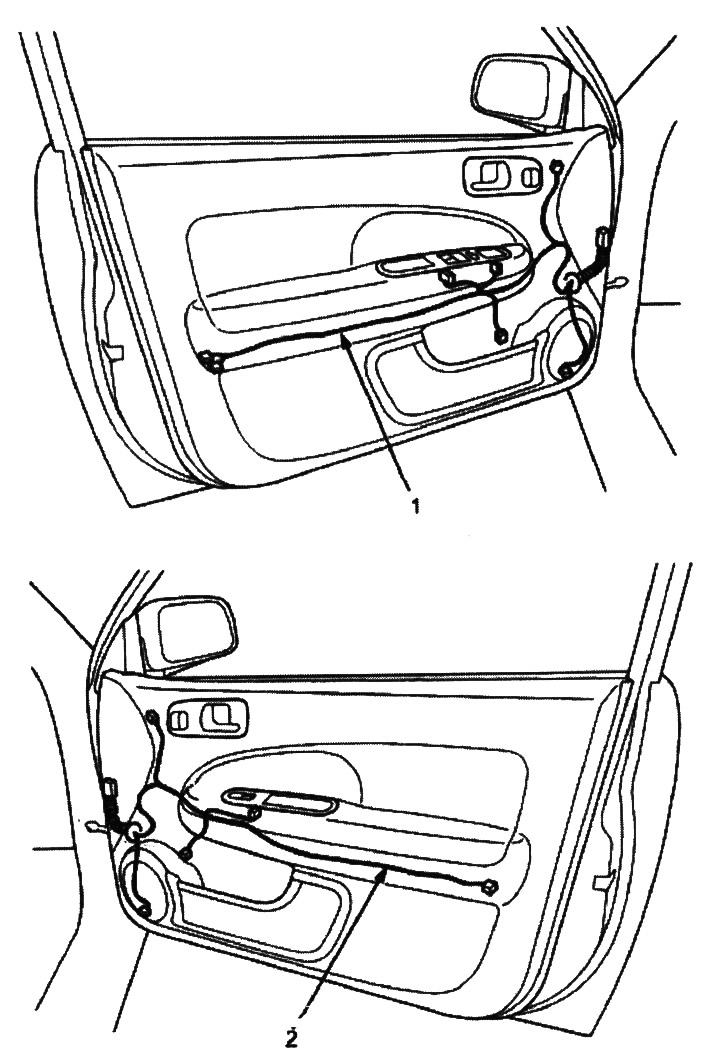

Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. Колан на вратата на водача
2. Колан на пътническата врата
Под/гръб
Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. G501
2. Заден колан
Задна врата
Забележка: Илюстрацията показва модел с ляв волан; местоположението е на модели с десен волан, контролите са подобни.
1. Колан на задната врата
Покрив

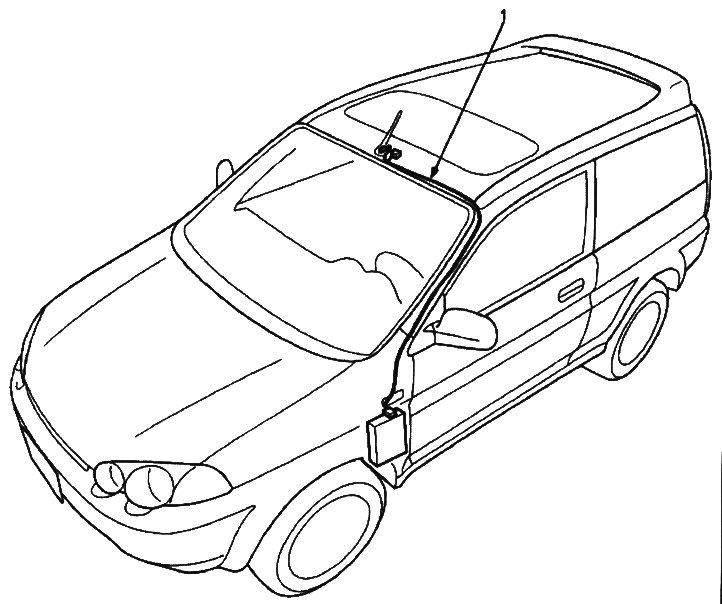

1. Покривна колана
(Оригинална статия на уебсайта: «www.hondabook.ru»)
