Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. датчик за нивото на горивото
2. арматурно табло
3. алармен модул за скорост на автомобила (модел ku)
4. датчик за нивото на спирачната течност
5. Сензор за налягане на маслото в двигателя
6. Сензор за измерване на температурата на охлаждащата течност
7. Сензор за скорост на превозното средство (vss)
8. превключвател на ръчната спирачка

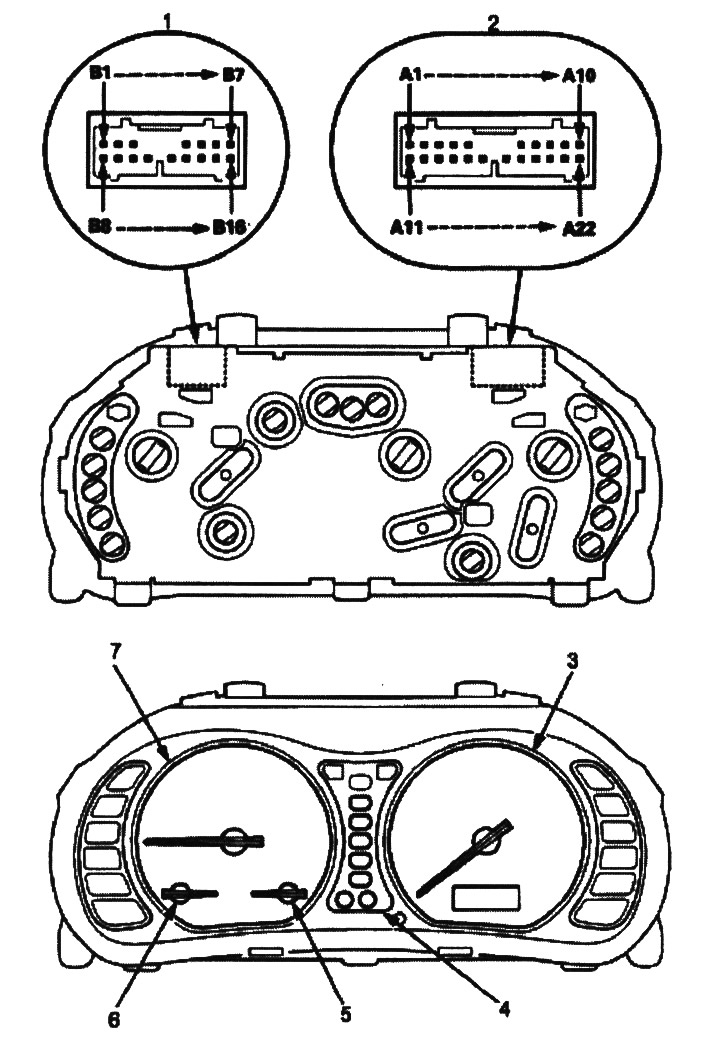

Места на измервателни уреди/контакти
1. КОНЕКТОР "B"
2. КОНЕКТОР "A"
3. СКОРОСТОМЕР: Показва 60 km/h при 637 rpm Сензор за скорост на автомобила (VSS)
4. ИНДИКАТОР ЗА ОБХВАТА НА ПРЕДАВИТЕ
5. ИНДИКАТОР ЗА НИВОТО НА ГОРИВОТО
6. МАНОМЕРАТ ЗА ТЕМПЕРАТУРАТА НА ОХЛАЖДАЩАТА ТЕЧНОСТ НА ДВИГАТЕЛЯ (ECT)
7. ОБОРОТОМЕР: Показва 100 оборота в минута при получаване на 200 импулса в минута от модула за управление на запалването (ICM)

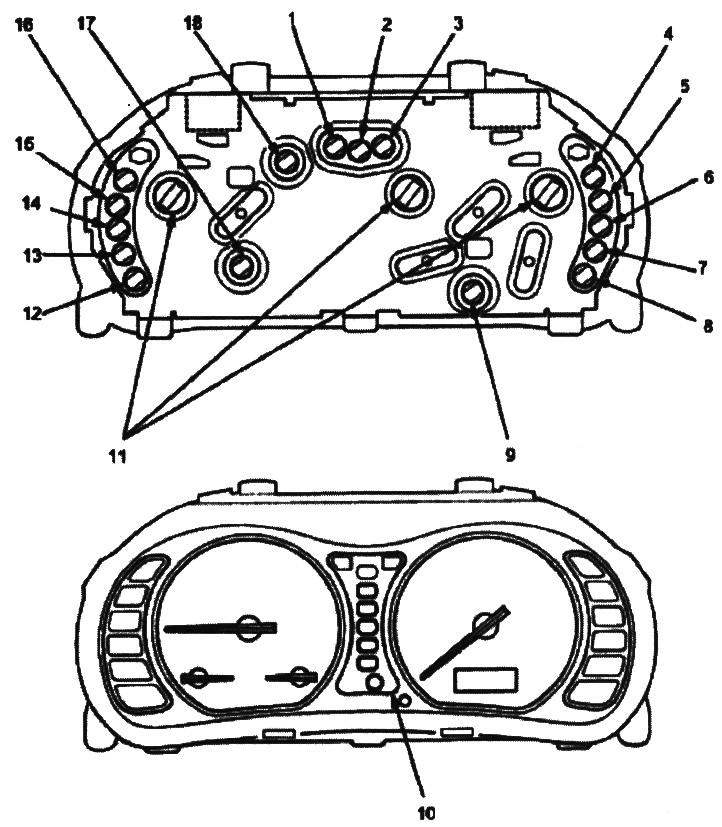

Местоположение на електрическите крушки
1. Лампа за десен пътепоказател (1,4 W)
2. ПРЕДУПРЕЖДИТЕЛНА ЛАМПА ЗА ДЪЛГИ СВЕТЛИНИ (1,4 W)
3. Предупредителна ЛАМПА за ляв мигач (1,4 вата)
4. ПРЕДУПРЕЖДИТЕЛНА ЛАМПА ЗА ИМОБИЛАЙЗЕР (1,4 W)
5. АВАРИЙНА ЛАМПА (1,4 W)
6. ИНДИКАТОРНА ЛАМПА ЗА НЕИЗПРАВНОСТ (MIL) (1,4 W)
7. ЛАМПА НА СИСТЕМАТА ЗА ЗАРЯДВАНЕ (1,4 W)
8. ПРЕДУПРЕЖДИТЕЛНА СВЕТЛИНА ЗА НИСКО НАЛЯГАНЕ НА МАСЛОТО В ДВИГАТЕЛЯ (1,4 W)
9. СВЕТЛИНА С НИСКО ГОРИВО (1,4 W)
10. ИНДИКАТОР ЗА ДИАПАЗОНА НА ПРЕДАВИТЕ (1,12 W x 6)
11. ОСВЕТЛЕНИЕ НА ИНСТРУМЕНТА (3,4 W)
12. ПРЕДУПРЕЖДИТЕЛНА ЛАМПА ЗА ВРАТА (1,4 W)
13. ПРЕДУПРЕЖДИТЕЛНА ЛАМПА SRS (1,4 W)
14. СПИЧНА ЛАМПА (1,4 W)
15. ПРЕДУПРЕЖДИТЕЛНА СВЕТЛИНА ABS (1,4 W)
16. ПРЕДУПРЕЖДИТЕЛНА СВЕТЛИНА ЗА ПРЕДПАЗЕН КОЛАН (1,4 W)
17. ЗАДНА СВЕТЛИНА (1,4 W)
18. КОМБИНИРАНО ОСВЕТЛЕНИЕ НА ИНСТРУМЕНТИ (3,0 W)
