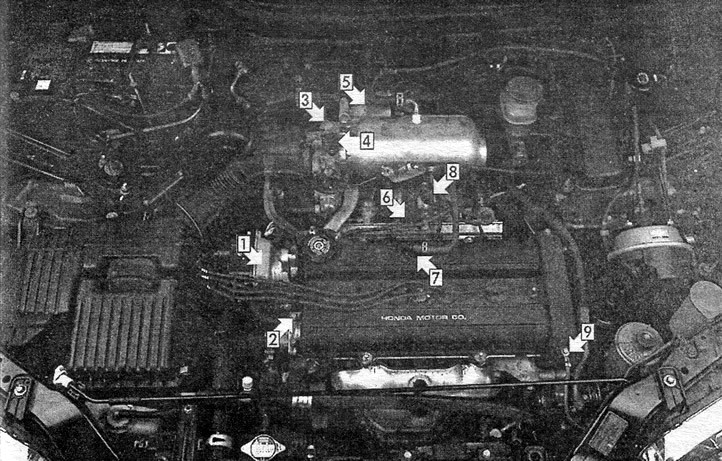

Местоположение на устройства и инструменти за намаляване на токсичността и системи за автоматично управление на двигателя (CR-V): 1. Сензор за въртене на коляновия вал (сензор на ТРС); 2. Сензор за температура на охлаждащата течност; 3. Сензор за положение на дроселовата клапа; 4. Сензор за абсолютно налягане във всмукателния колектор; 5. Коректор на оборотите на празен ход на въздуха; 6. Електромагнитен вентил за продухване на резервоара с абсорбатор; 7. Вентилационен клапан за картера; 8. Сензор за температура на входящия въздух; 9. Сензор за колебания на скоростта на коляновия вал

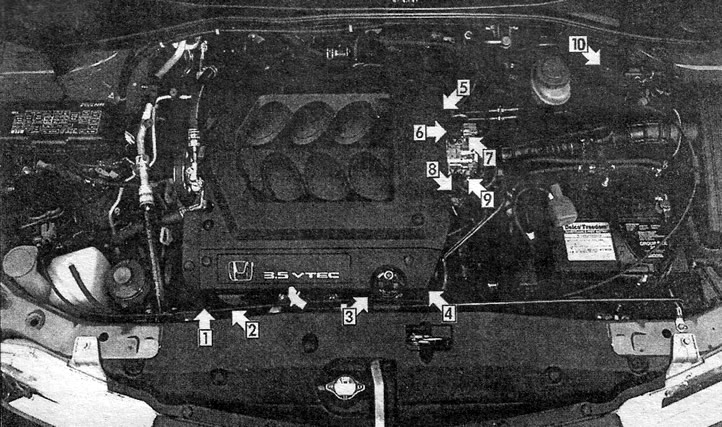

Местоположение на устройства и инструменти на системите за намаляване на токсичността и автоматичното управление на двигателя (Odyssey V6): 1. Сензор на ТРС; 2. Сензор за въртене на коляновия вал; 3. Сензор за детонация; 4. Сензор за температура на охлаждащата течност; 5. Вентилационен клапан за картера; 6. Сензор за температура на входящия въздух; 7. Сензор за абсолютно налягане във всмукателния колектор; 8. Коректор на оборотите на празен ход на въздуха; 9. Сензор за положение на дроселовата клапа; 10. Електромагнитен вентил за продухване на резервоара с абсорбатор

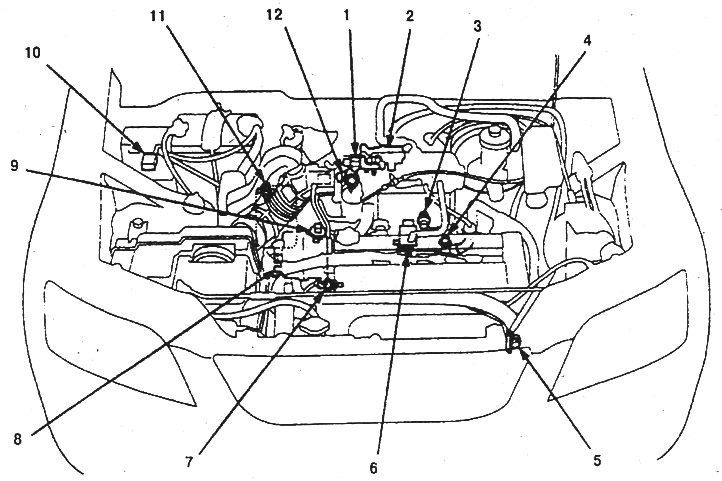

Местоположение на устройства и инструменти на системите за намаляване на токсичността и автоматичното управление на двигателя (CR-V 1997-98): 1. Сензор за абсолютно налягане във всмукателния колектор; 2. Коректор на оборотите на празен ход на въздуха; 3. Сензор за температура на входящия въздух; 4. Сензор за налягане на хидравличното управление; 5. Сензор за колебания на скоростта на коляновия вал; 6. Електромагнитен вентил за продухване на резервоара с абсорбатор; 7. Сензор за температура на охлаждащата течност; 8. Сензор за въртене на коляновия вал (сензор за горна мъртва точка/положение на буталото в цилиндъра); 9. Сензор за скоростта на превозното средство; 10. Детектор за натоварване на генераторния ток; 11. Електромагнитен спирателен вентил на резервоара с абсорбатор; 12. Сензор за положение на дроселовата клапа

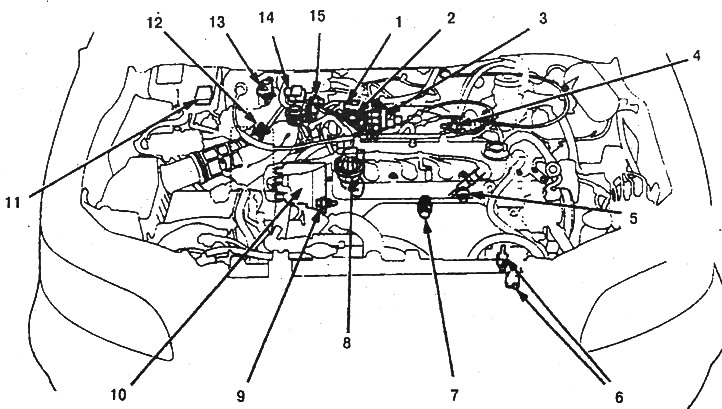

Местоположение на устройства и инструменти на системите за намаляване на токсичността и автоматичното управление на двигателя (Odyssey 1995-98): 1. Сензор за абсолютно налягане във всмукателния колектор; 2. Сензор за положение на дроселовата клапа; 3. Коректор на оборотите на празен ход на въздуха; 4. Сензор за температура на входящия въздух; 5. Сензор за налягане на хидравличното управление; 6. Сензор за въртене на коляновия вал (сензор на ТРС); 7. Сензор за детонация; 8. Рециркулационен клапан; 9. Сензор за температура на охлаждащата течност; 10. Сензор за положение на буталото в цилиндъра; 11. Детектор за токово натоварване на генератора; 12. Електромагнитен спирателен вентил на резервоара с абсорбатор; 13. Електромагнитен вентил за продухване на резервоара с абсорбатор; 14. Сензор за налягане в резервоара за гориво; 15. Байпасен клапан на системата за регенериране на бензинови пари
Местоположение на устройства и инструменти на системите за намаляване на токсичността и автоматичното управление на двигателя (Odyssey 1999-00): 1. Детектор на токовото натоварване на генератора; 2. Сензор за абсолютно налягане във всмукателния колектор; 3. Сензор за положение на дроселовата клапа; 4. Сензор за температура на охлаждащата течност; 5. Сензор за детонация; 6. Сензор за въртене на коляновия вал; 7. Сензори за горна мъртва точка 1 и 2; 8. Сензор за температура на входящия въздух

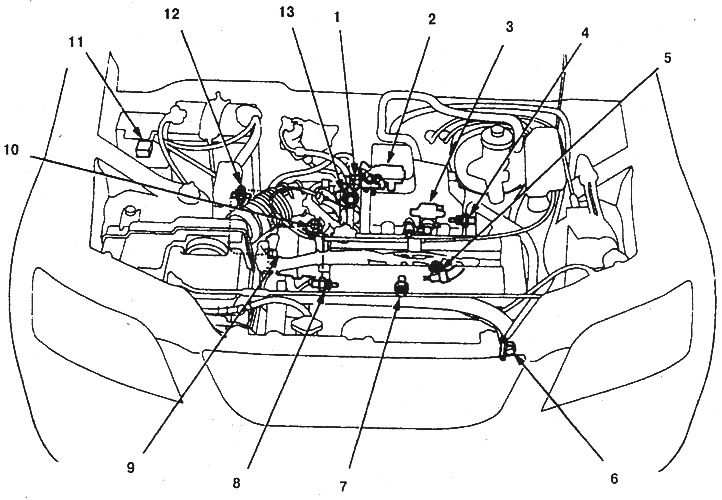

Местоположение на устройства и инструменти на системите за намаляване на токсичността и автоматичното управление на двигателя (CR-V 1999-00): 1. Сензор за абсолютно налягане във всмукателния колектор; 2. Коректор на оборотите на празен ход на въздуха; 3. Електромагнитен спирателен вентил на резервоара с абсорбатор; 4. Сензор за температура на входящия въздух; 5. Сензор за налягане на хидравличното управление; 6. Сензор за колебания на скоростта на коляновия вал; 7. Сензор за детонация; 8. Сензор за температура на охлаждащата течност; 9. Сензор за въртене на коляновия вал (сензор за горна мъртва точка/положение на буталото в цилиндъра); 10. Сензор за скоростта на превозното средство; 11. Детектор на токовото натоварване на генератора; 12. Електромагнитен спирателен вентил на резервоара с абсорбатор; 13. Сензор за положение на дроселовата клапа
