Система заряда (Honda Civic 6)

  • Главная
  • Хонда Цивик
  • 6 (1995-2000)
  • Электрооборудование
  • Электрические схемы
  • Система заряда
0

Система заряда

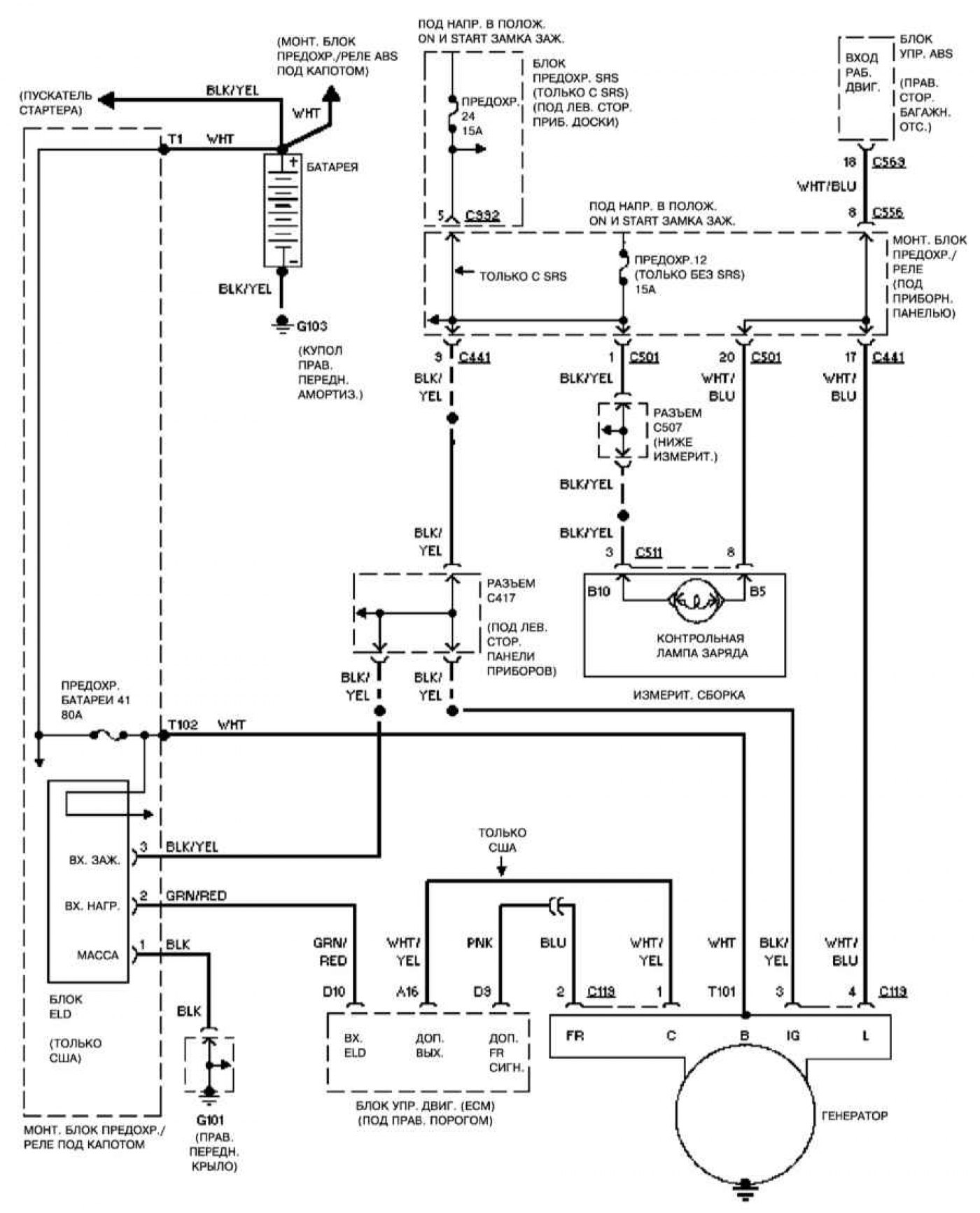

1994

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

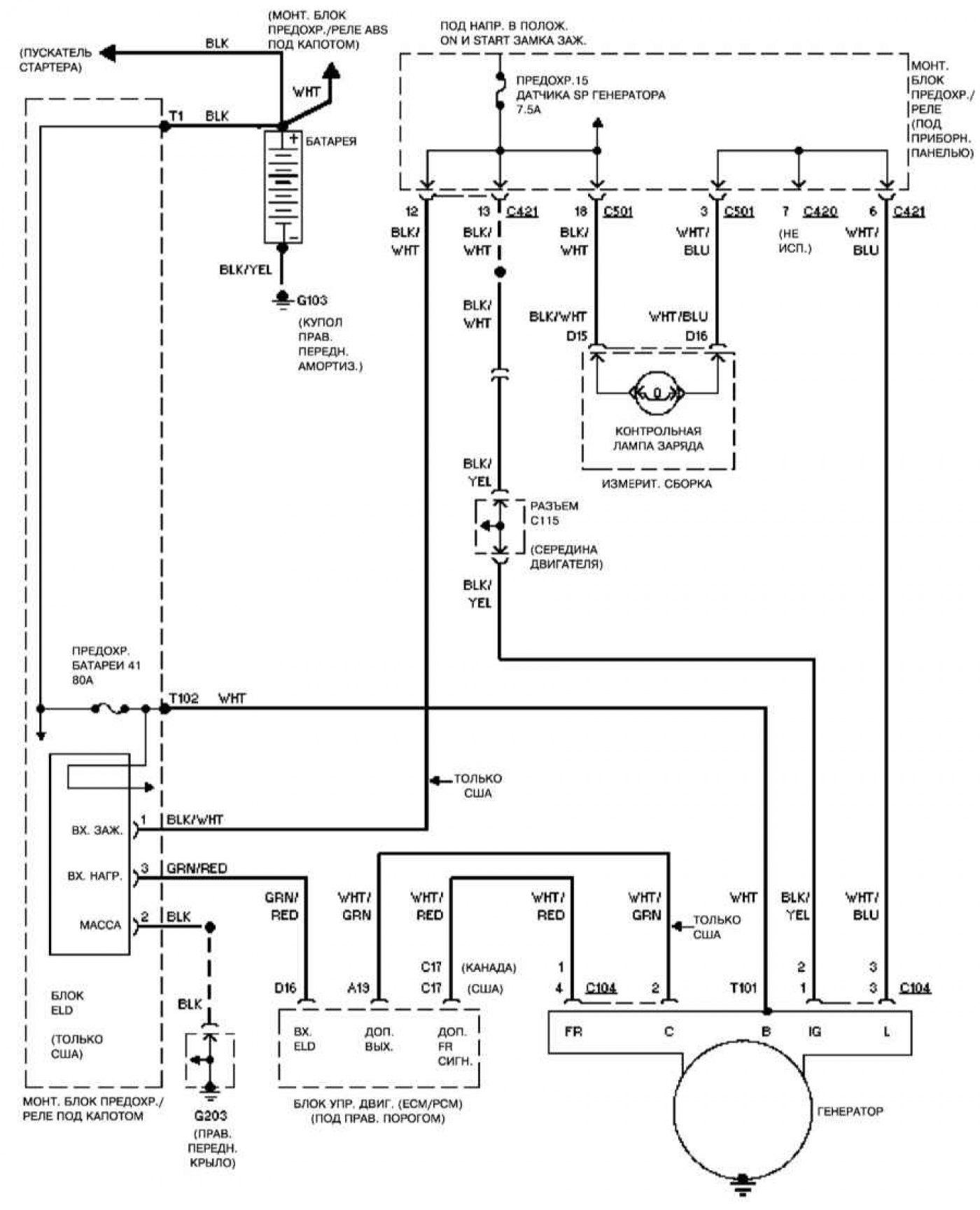

1995

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »


1996 – 1998

Открыть большую картинку в новой вкладке…
Открыть большую картинку в новой вкладке »

Список используемых в схемах аббревиатур и обозначения цветов электропроводки смотрите здесь →

(Оригинал расположен на сайте www.HondaBook.ru)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Эта информация была проверена: Тимофей Горячев
