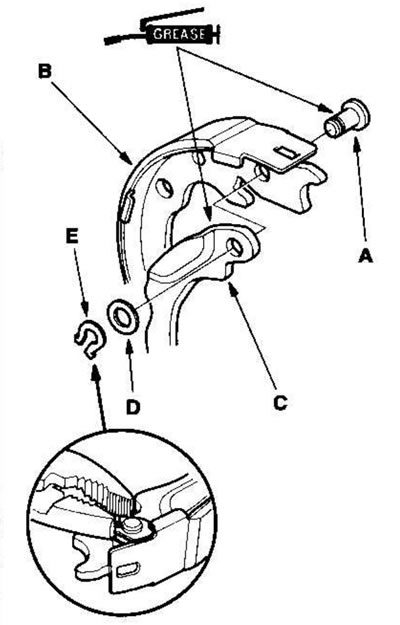

2. Установите рычаг стояночного тормоза (С) и волнистую шайбу (D) на ось и закрепите U-образным зажимом (Е).
- Ставьте волнистую шайбу выпуклой стороной наружу.
- Чтобы ось не сошла с тормозной колодки, надежно обожмите U-образный зажим.

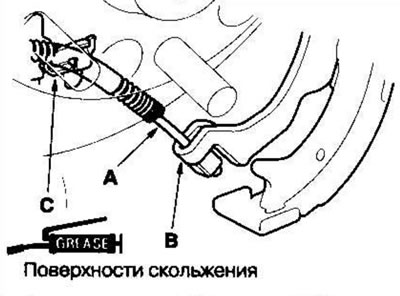

3. Подсоедините трос стояночного тормоза (А) к рычагу стояночного тормоза (В). Нанесите силиконовую смазку на контактную поверхность троса (С) на опорном диске.

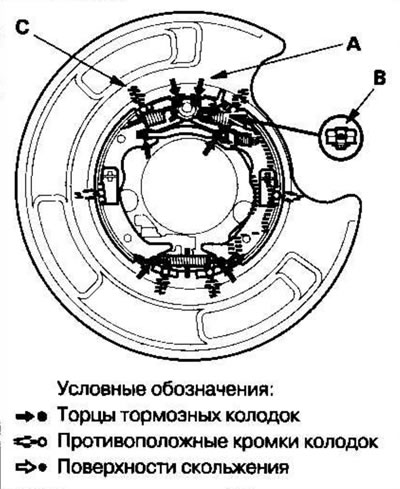

4. Нанесите смазку Molykote 44 МА на торцы тормозных колодок (А), поверхности скольжения (В) и противоположные кромки колодок (С), как показано на рисунке. Удалите излишек. Не допускайте попадания смазки на фрикционные поверхности.

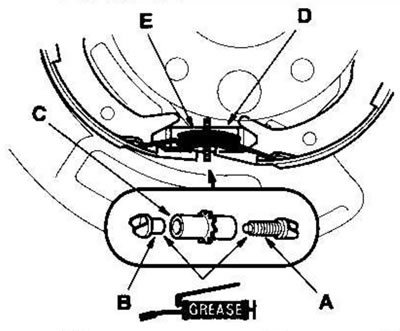

5. Очистите резьбовые участки серьги (А) и нанесите смазку на резьбу серьги. Очистите поверхность скольжения серьги (В) и нанесите смазку на поверхность скольжения серьги (В). Установите серьги (А) и (В) на регулятор (С) и укоротите серьгу (А), вращая регулятор.
6. Установите регулятор тормозной колодки в сборе (D) и прицепите нижнюю возвратную пружину (Е) к колодкам стояночного тормоза.

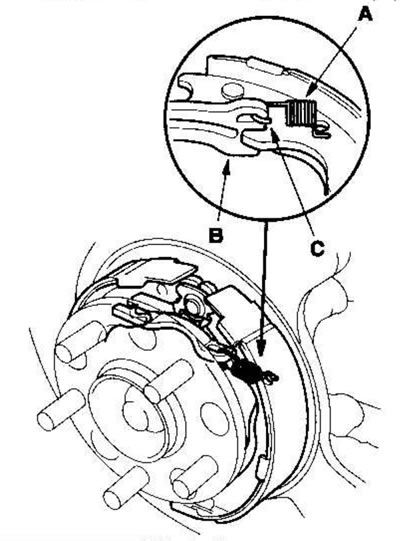

7. Зацепите пружину (А) за соединительную тягу (В) сначала концом пружины (С), направленным вниз. Затем зацепите пружину соединительной тяги за колодку стояночного тормоза и установите соединительную тягу на колодки стояночного тормоза.

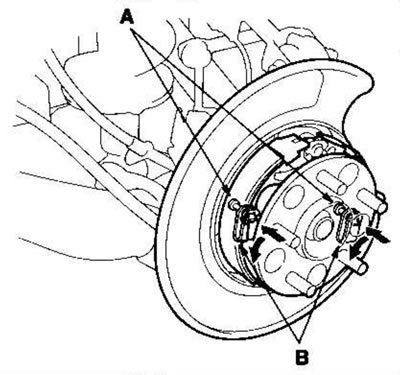

8. Поставьте натяжные штифты (А) и пружины фиксаторов (В). Убедитесь, что натяжные штифты не касаются рычага стояночного тормоза.

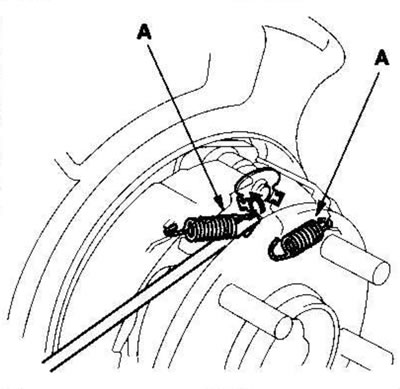

9. Прицепите верхние возвратные пружины (А).
10. Установите диск/барабан и тормозной суппорт заднего колеса.
11. Выполните крупную регулировку стояночного тормоза.
