Обращайтесь к разделу "Распределительный вал, снятие и установка". Распределительный вал может быть снят после снятия коромысел, их осей и стоек в сборе.
Для всех двигателей SOHC
1. Отсоедините кабель от отрицательной клеммы аккумулятора.
2. Снимите крышку клапанов и приведите цилиндр номер один в верхнюю мертвую точку.
3. Удалите крепежные болты комплекта коромысел. Болты следует откручивать на два оборота каждый в перекрестном порядке (как указано на рис. 76 и 77), чтобы нагрузка на соединения коромысел с осью уменьшалась равномерно, во избежание их повреждений.
4. Снимите коромысла в сборе с осями. Оставьте болты креплений коромысел на месте, по мере освобождения осей, чтобы крышки подшипников, пружины и коромысла оставались на осях.
5. Если вам необходимо разобрать комплект коромысел, запомните места расположения всех деталей для последующей правильной сборки.
Для установки:
6. Покройте смазкой кулачки и шейки распределительного вала.
7. Установите комплект коромысел на место и вручную, слегка, приверните болты. Закручивайте их на два оборота каждый в надлежащем порядке, убедитесь, что коромысла не мешают правильному движению клапанов. Затягивают 6 мм болты с усилием 12 Нм, а 8мм - с усилием 22 Нм.
8. Установите крышку клапанов и подсоедините кабель к отрицательной клемме аккумулятора.
Для двигателей DOHC
1. Отсоедините кабель от отрицательной клеммы аккумулятора.
2. Снимите крышку клапанов и приведите цилиндр номер один в верхнюю мертвую точку.
3. Снимите кожух ремня привода распределительного вала и сам ремень.
4. Снимите крышки подшипников распредвала и сами распределительные валы.
5. Снимите комплект коромысел.
Для установки:
6. Убедитесь в том, что шпоночная канавка смотрит вверх. Перед установкой ослабить стопорные гайки клапанов и регулировочные винты.
7. Поместите коромысла на опорные болты и штоки (стержни) клапанов.
8. Установите распределительные валы и сальники. Сальники устанавливают подпружиненной стороной вовнутрь.

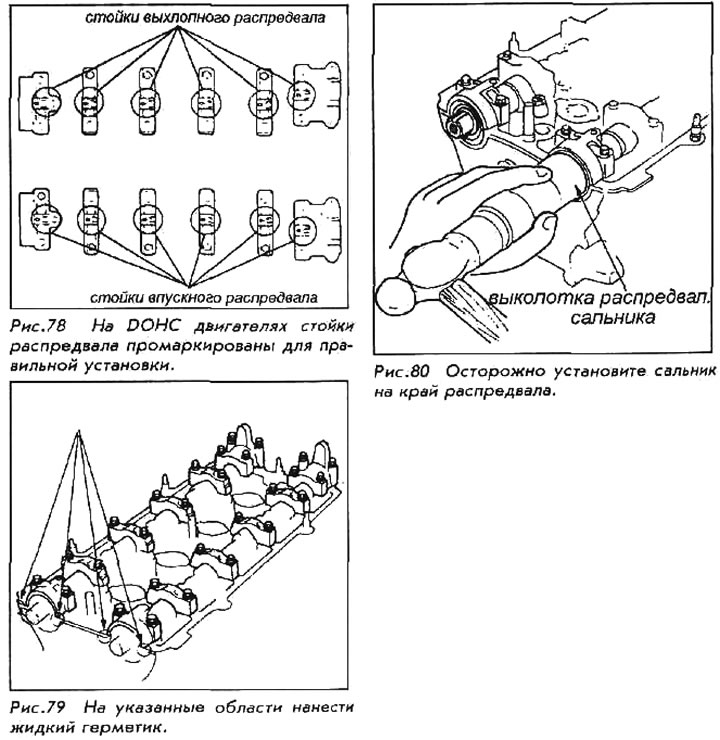

9. Обратите внимание, что стойки распредвала маркированы буквами "I" и "Е" и последовательно пронумерованы для возможности правильной их установки. Не используйте масло для смазки поверхностей стоек, сопряженных с сальниками. Нанесите жидкий герметик на сопрягаемые поверхности стоек №1 и №6 распредвала.
10. Установите стойки распределительного вала.
11. Временно затяните их.
12. Выбрав подходящего размера оправку, запрессуйте сальники на распределительном вале.
13. Затягивайте все болты на два оборота каждый, начиная с болта на 13 стойке. Переходите от болта к болту по расширяющейся спирали, закручивая каждый на два оборота и, дойдя до края, переходите снова к 13 болту, пока все болты не будут затянуты с усилием 12 Nm.
14. Отрегулируйте зазоры клапанов.
15. Установите крышку клапанов.
