L13A
1. Снимите крышку головки блока цилиндров.

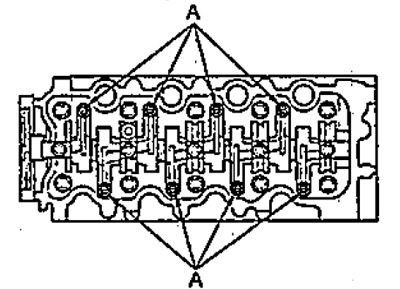

2. Ослабьте регулировочные винты коромысел.
А - регулировочный винт.

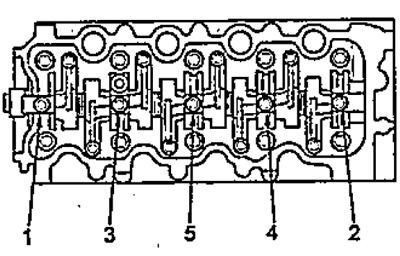

3. Выверните болты крепления оси коромысел в последовательности, показанной на рисунке.

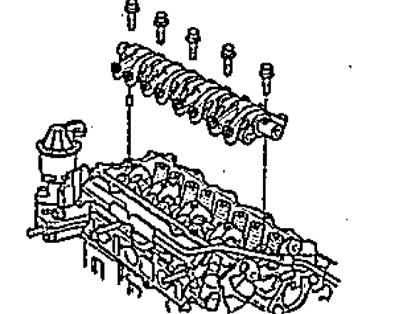

4. Снимите ось коромысел в сборе и установочные штифты.
L15A
1. Снимите крошку головки блока цилиндров.

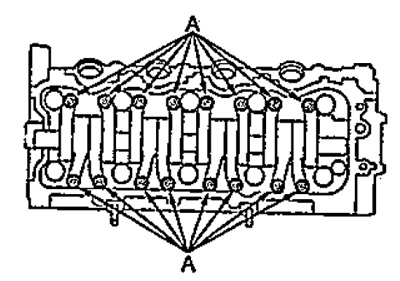

2. Ослабьте регулировочные винты коромысел.
А - регулировочный винт.

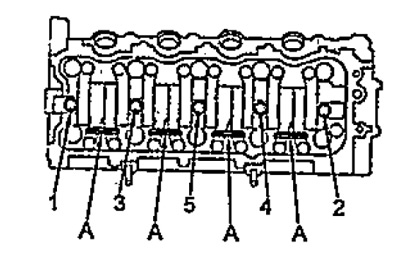

3. Скрепите коромысла попарно резиновым бандажом. Отвинтите болты крепления оси коромысел в несколько проходов в последовательности, показанной на рисунке.
А- бандаж.

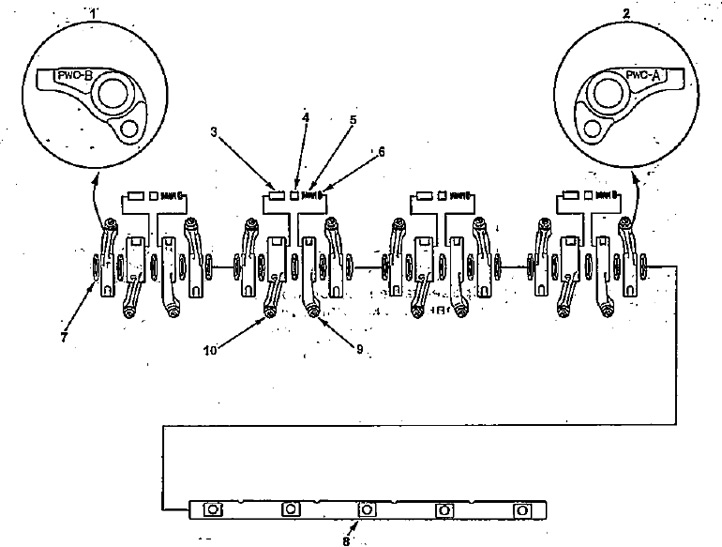

Разборка и сборка оси коромысел в сборе с коромыслами (L15А).
1 - коромысло выпускного клапана (с меткой "В"),
2 - коромысло выпускного клапана (с меткой "А"),
3 -синхронизирующий плунжер,
4 - стопорный плунжер,
5 - возвратная пружина,
6 - держатель,
7 - шайба,
8 - ось коромысел,
9 - коромысло №2,
10 - коромысло №1.

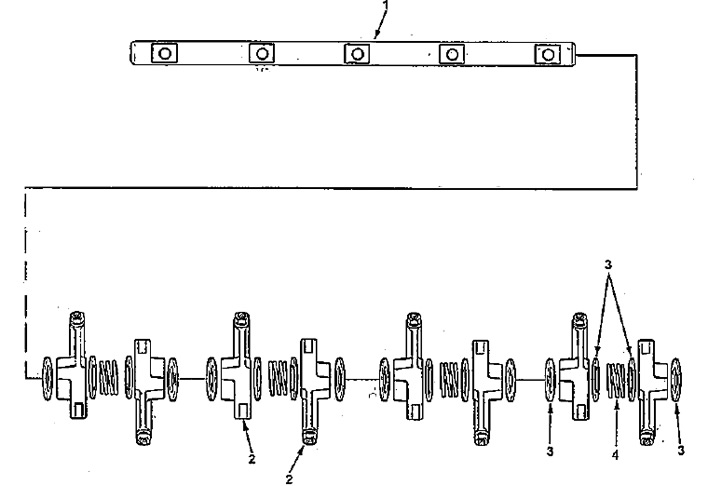

Разборка и сборка оси коромысел в сборе с коромыслами (L13A).
1 - ось коромысел,
2 - коромысло,
3 - шайба,
4 - пружина.

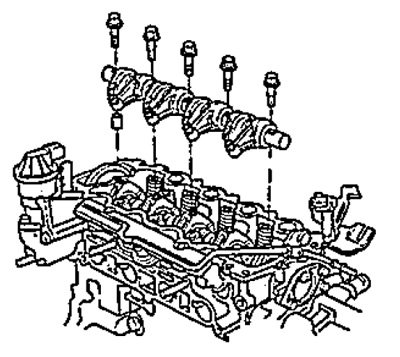

4. Снимите болты, ось коромысел в сборе и установочный штифт.
