Зміст: Розбирання ⇊ Для встановлення: ⇊
1. Надійно заблокуйте передні колеса.
2. Підняти та закріпити задню частину автомобіля.
3. Зняти заднє колесо.
4. Зняти затискач, що тримає задній гальмівний шланг.
5. Зняти стабілізатор із нижнього важеля.
6. Послабити поворотний болт нижнього важеля.
7. Послабити гайку реактивної штанги та болт, що кріпить маточину до нижнього важеля.
8. Зняти стопорний болт, що тримає основу стійки.
9. Зніміть три гайки кріплення вершини стійки. Опустіть підвіску та зніміть стійку.
Розбирання
10. Встановити пружинний знімач на пружину. Затягніть знімник рівно настільки, щоб зняти пружину на верхню чашку.
11. У разі стиснення пружини зніміть центральну гайку. Використовуйте шестигранний гайковий ключ потрібного розміру для утримання валу від обертання під час відкручування гайки.

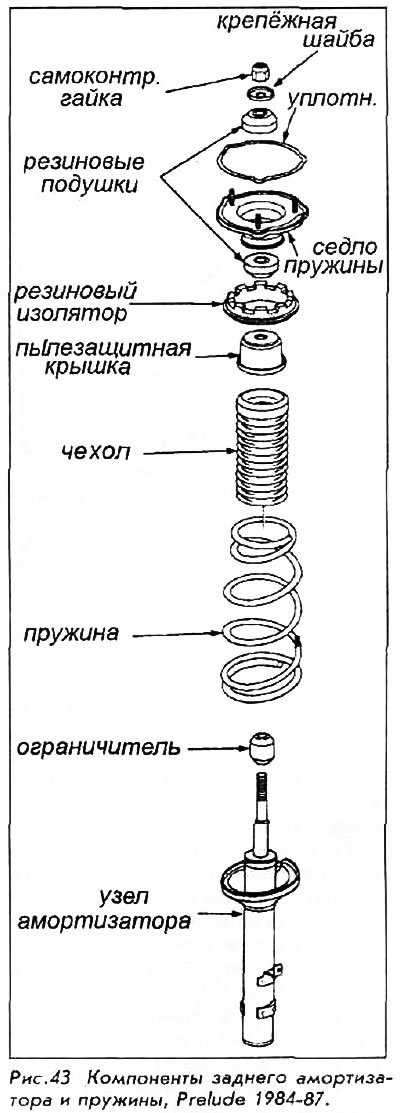

12. Зняти верхнє кріплення. Обережно зніміть ущільнювачі, прокладки, підшипник та інші компоненти зверху стійки; збережіть їх порядок для правильного наступного складання. Зніміть пружину наступного складання. Зніміть стиснуту пружину.
13. Якщо пружину потрібно перевірити або замінити, повільно ослабте напругу на важелях знімача. Зніміть інструмент, коли пружина ослабне до нормальної довжини.
14. Перевірте вручну амортизатор на плавність роботи по всій довжині ходу. Перевірте його на плавність протягом коротких (50-100 мм) ударів. Замініть вузол, якщо відчуєте будь-яку ознаку нерівності чи заїдання.
Для встановлення:
15. Поставте стійку вертикально. Якщо використовуються лещата - підкладіть щось між їхніми губками, щоб уникнути пошкоджень.
16. Встановити обмежувач, чохол та пилозахисну кришку. Встановіть стиснуту пружину, стежачи за тим, щоб її нижній кінець знаходився у чашці на своєму місці.
17. Встановити верхню чашку, втулки, підшипник, ущільнювачі та кріплення.

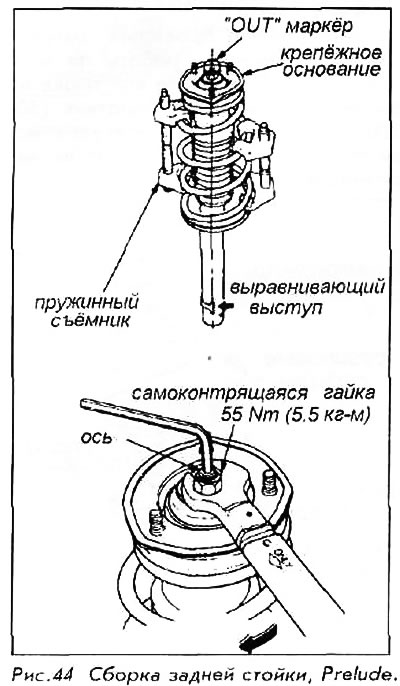

18. Встановити верхню кріпильну основу, встановивши маркер "OUT" навпроти напрямного виступу внизу стійки; затягніть її до 55 Nm.
19. Посадіть амортизатор у верхнє кріплення; вручну закрутіть верхні кріпильні гайки.
20. Опустіть важіль задньої підвіски та помістіть стійку у свою позицію. Встановіть монтажний болт. Виступ на стійці повинен вирівнятися з борозенкою в елементі кріплення маточини.
21. Помістити домкрат під нижнє кріплення стійки. Підніміть домкрат, доки вся вага автомобіля не опиниться на домкраті.
22. Затягніть нижній болт кріплення до 55 Nm. Затягніть верхні гайки до 22 Nm.
23. Затягнути гайку реактивної штанги до 65 Nm, а поворотний болт нижнього важеля – до 55 Nm.
24. Встановити стабілізатор поперечної стійкості.
25. Встановити гальмівний шланг і затягнути щільно.
26. Встановіть заднє колесо. Опустіть автомобіль на землю.
